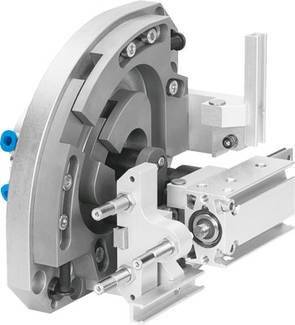

FESTO 562559 HSW-10-AP-AW rokovalni modul 8 bar

Slika je simbolična

Dostava tor, 29.9.

kos - zaloga Nemčija

Skupaj (3015,00 € / Kos)

3015,00 €

z DDV

Samo 108,00 €

Poudarki in podrobnosti

Delovni hod: 9 ... 15 mm
Velikost: 10
Vrsta pritrditve: s skozi odprtino in sredinskim ročajem
Obratovalni tlak: 4 ... 8 barov
Obratovalni medij: stisnjen zrak po ISO 8573-1: 2010 [7: -: -]
Blaženje: CC: amortizerji na obeh straneh
mehka lastnost
Namestitveni položaj: poljuben
Opomba na nosilcu delovanja in krmiljenja: Možno naoljeno delovanje (potrebno za nadaljnje delovanje)
Konstrukcija: linearno vodilo plus vrtljivi ležaj
Rotary pogon
pozitivno vodeno gibanje
Maksimalni linearni hod pod kotom 90 °: 90/90 mm
Največji trenutek Mx: 0,6 Nm
Največji trenutek moj: 0,6 Nm
Največji trenutek Mz: 0,6 Nm
Največja sila procesa v smeri Y: 30 N
Največji Z čakalni položaj: 10 mm
Največja nosilnost: 0,5 kg
Najmanjši čas cikla: 0,6 s
Pnevmatični priključek: M3
Čakalni položaj pnevmatske povezave: M5
Zaznavanje položaja: za stikala za bližino
Teža izdelka: 1360 g
Teoretična sila pri 6 bar: 30 N
Temperatura okolice: 0 ... 60 °C
Zaporni material: visoko legirano jeklo
Vzmetni bat materiala: visoko legirano jeklo
Material osnovne plošče: Kovana aluminijeva zlitina
eloksiran
Držalo za material: kovana aluminijeva zlitina
eloksiran
Prečni vodilni material: kaljeno jeklo
Material za ozadje: Jeklo za kaljenje
utrjene
Ročica materiala: kaljeno jeklo
Zloščene
Material tipala tirnice: Kovana aluminijeva zlitina
eloksiran
Spletni material: kovana aluminijeva zlitina
eloksiran
Material vijaka: visoko legirano jeklo
Končni položaji ponovljivosti: +/- 0,02 mm
Z hod: 80 ... 100 mm
