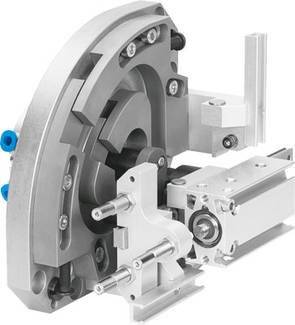

Slika je simbolična
FESTO 562560 HSW-12-AP-AW rokovalni modul 8 bar
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (3885,00 € / Kos)
3885,00 €
z DDV
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračilaPoudarki in podrobnosti
FESTO 562560 HSW-12-AP-AW rokovalni modul 8 bar
Tehnične specifikacije
- Delovni hod: 15 ... 25 mm
- Velikost: 12
- Vrsta pritrditve: s skozi odprtino in sredinskim ročajem
- Obratovalni tlak: 4 ... 8 barov
- Obratovalni medij: stisnjen zrak po ISO 8573-1: 2010 [7: -: -]
- Blaženje: CC: amortizerji na obeh straneh
- mehka lastnost
- Namestitveni položaj: poljuben
- Opomba na nosilcu delovanja in krmiljenja: Možno naoljeno delovanje (potrebno za nadaljnje delovanje)
- Konstrukcija: linearno vodilo plus vrtljivi ležaj
- Rotary pogon
- pozitivno vodeno gibanje
- Maksimalni linearni hod pod kotom 90 ° vrtljaja: 142/142 mm
- Največji trenutek Mx: 1,5 Nm
- Največji trenutek moj: 1,5 Nm
- Največji trenutek Mz: 1,5 Nm
- Največja procesna sila v smeri Y: 35 N
- Največji Z čakalni položaj: 15 mm
- Največja nosilnost: 1 kg
- Najmanjši čas cikla: 0,8 s
- Pnevmatični priključek: M5
- Čakalni položaj pnevmatske povezave: M5
- Zaznavanje položaja: za stikala za bližino
- Teža izdelka: 3.060 g
- Teoretična sila pri 6 bar: 35 N.
- Temperatura okolice: 0 ... 60 °C
- Zaporni material: visoko legirano jeklo
- Vzmetni bat materiala: visoko legirano jeklo
- Material osnovne plošče: Kovana aluminijeva zlitina
- eloksiran
- Držalo za material: kovana aluminijeva zlitina
- eloksiran
- Prečni vodilni material: kaljeno jeklo
- Material za ozadje: Jeklo za kaljenje
- utrjene
- Ročica materiala: kaljeno jeklo
- Zloščene
- Material tipala tirnice: Kovana aluminijeva zlitina
- eloksiran
- Spletni material: kovana aluminijeva zlitina
- eloksiran
- Material vijaka: visoko legirano jeklo
- Končni položaji ponovljivosti: +/- 0,02 mm
- Z hod: 80 ... 100 mm
- Vrsta izdelka
rokovalni modul
- Centrifugalna sila pri 6 barih
35 N
- Obratovalna temperatura
0 °C (min)
- Maks. obratovalni pritisk
8 bar
- Obratovalna temperatura (min.)
0 °C
- Proizv. št. delov
562560
- Teža
3060 g
- Obratovalni tlak (maks.)
8 bar
- Min. obratovalni pritisk
4 bar
- Delovna temperatura (maks.)
60 °C
- Delovna temperatura min.
0 °C
- Vrsta
HSW-12-AP-AW
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204496 FESTO 562560 HSW-12-AP-AW rokovalni modul 8 bar
