Slika je simbolična

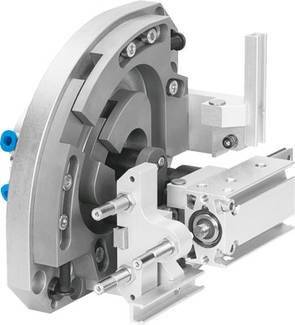

FESTO 562561 HSW-16-AP-AW rokovalni modul 8 bar
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (4735,00 € / Kos)
4735,00 €
z DDV
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračilaPoudarki in podrobnosti
FESTO 562561 HSW-16-AP-AW rokovalni modul 8 bar
Tehnične specifikacije
- Delovni hod: 20 ... 35 mm
- Velikost: 16
- Vrsta pritrditve: s skozi odprtino in sredinskim ročajem
- Obratovalni tlak: 4 ... 8 barov
- Obratovalni medij: stisnjen zrak po ISO 8573-1: 2010 [7: -: -]
- Blaženje: CC: amortizerji na obeh straneh
- mehka lastnost
- Namestitveni položaj: poljuben
- Opomba na nosilcu delovanja in krmiljenja: Možno naoljeno delovanje (potrebno za nadaljnje delovanje)
- Konstrukcija: linearno vodilo plus vrtljivi ležaj
- Rotary pogon
- pozitivno vodeno gibanje
- Največji linearni hod pod kotom vrtljivosti pod kotom 90 °: 175/175 mm
- Največji trenutek Mx: 2,5 Nm
- Največji trenutek moj: 2,5 Nm
- Največji trenutek Mz: 2,5 Nm
- Največja sila procesa v smeri Y: 50 N
- Najvišji čakalni položaj z Z: 25 mm
- Največja nosilnost: 1,5 kg
- Najmanjši čas cikla: 1 s
- Pnevmatični priključek: M5
- Čakalni položaj pnevmatske povezave: M5
- Zaznavanje položaja: za stikala za bližino
- Teža izdelka: 5.500 g
- Teoretična sila pri 6 bar: 55 N
- Temperatura okolice: 0 ... 60 °C
- Zaporni material: visoko legirano jeklo
- Vzmetni bat materiala: visoko legirano jeklo
- Material osnovne plošče: Kovana aluminijeva zlitina
- eloksiran
- Držalo za material: kovana aluminijeva zlitina
- eloksiran
- Prečni vodilni material: kaljeno jeklo
- Material za ozadje: Jeklo za kaljenje
- utrjene
- Ročica materiala: kaljeno jeklo
- Zloščene
- Material tipala tirnice: Kovana aluminijeva zlitina
- eloksiran
- Spletni material: kovana aluminijeva zlitina
- eloksiran
- Material vijaka: visoko legirano jeklo
- Končni položaji ponovljivosti: +/- 0,02 mm
- Z hod: 80 ... 100 mm
- Vrsta izdelka
rokovalni modul
- Centrifugalna sila pri 6 barih
55 N
- Obratovalna temperatura
0 °C (min)
- Maks. obratovalni pritisk
8 bar
- Obratovalna temperatura (min.)
0 °C
- Proizv. št. delov
562561
- Teža
5500 g
- Obratovalni tlak (maks.)
8 bar
- Min. obratovalni pritisk
4 bar
- Delovna temperatura (maks.)
60 °C
- Delovna temperatura min.
0 °C
- Vrsta
HSW-16-AP-AW
- UKCA
da
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204497 FESTO 562561 HSW-16-AP-AW rokovalni modul 8 bar
