Name: FESTO servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A
Brand: FESTO
SKU: 2207824
Availability: BackOrder

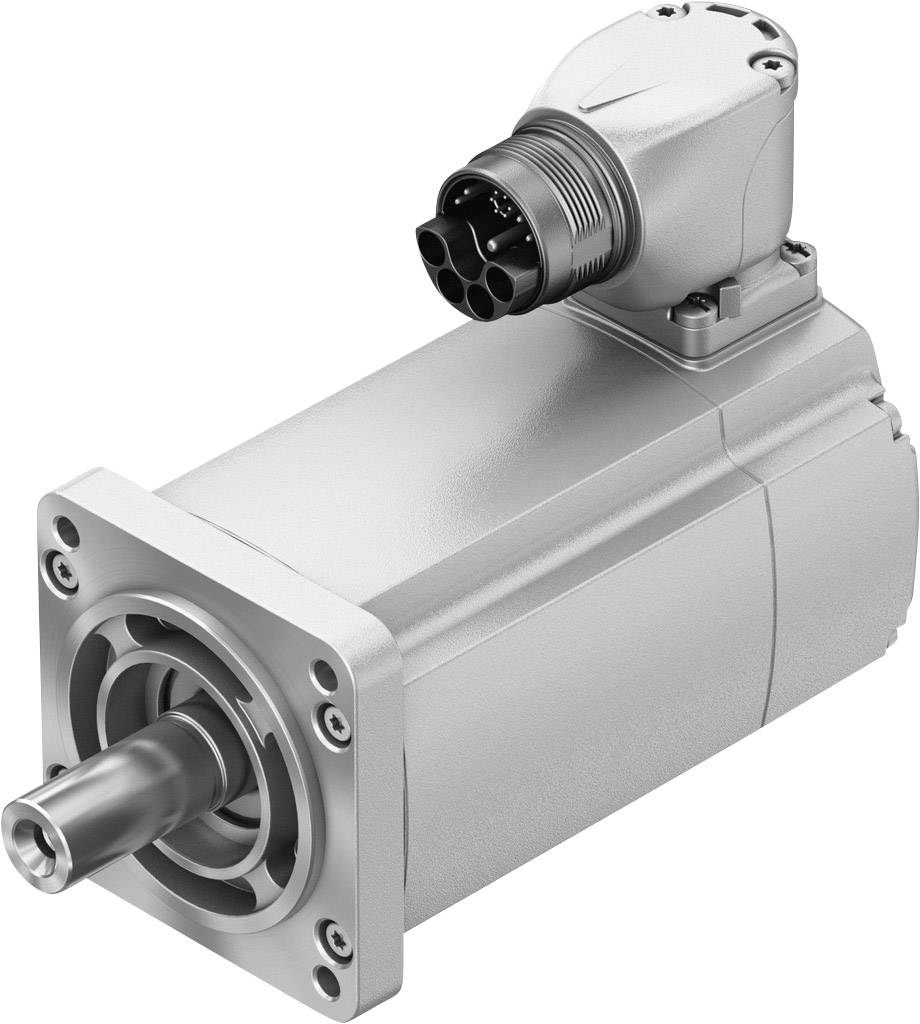

Srebrn elektromotor s poševno priključno konico na zgornji strani, pritrjen s vijaki na prirobnici. Primeren za industrijske aplikacije.

Ean:

Koda proizvajalca:

Št. izdelka:

Skupaj (1095,00 € / Kos)

1095,00 €

z DDV

Samo 71,00 €

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

FESTO servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A

Tehnične specifikacije

Temperatura skladiščenja: -20 ° C - +70 ° C
Relativna vlažnost: 0 - 90%
Opomba glede temperature okolice: do 80 ° C z zmanjšanjem -1,5% / ° C
Največja nadmorska višina: 4.000 m
Opomba o največji nadmorski višini: od 1.000 m samo z zmanjšanjem -1% na 100 m
Najvišja temperatura navijanja: 155 ° C
Kotirni razred po EN 60034-1: S1
Nadzor temperature: digitalni prenos temperature motorja prek EnDat 2.2
Zasnova motorja po EN 60034-7: IM B5, IM V1, IM V3
Namestitveni položaj: kateri koli
Opomba glede zaščitnega razreda: gred motorja IP40 brez RWDR, gred motorja IP65 z RWDR, IP67 za ohišje motorja, vključno s priključno tehnologijo
Koncentričnost, koaksialnost, osno iztekanje po DIN SPEC 42955: N
Kakovost ravnotežja: G 2.5
Zadrževalni navor: 1% največjega navora
Življenjska doba ležajev pri nominalnih pogojih: 20.000 h
Koda vmesnika Motor Out: 60P
Električni priključek 1, vrsta povezave: hibridni konektor
Električni priključek 1, tehnologija povezave: M23x1
Električni priključek 1, število zatičev / žic: 15
Stopnja onesnaženosti: 2
Razred korozijske odpornosti CRC: 0 - ni izpostavljen koroziji
Tip preklopa navitja: zvezda znotraj
Število parov polov: 5
Navor v mirovanju: 0,7 Nm
Največji navor: 1,6 Nm
Največja hitrost: 7.100 vrt / min
Največja mehanska hitrost: 16.000 vrt / min
Neprekinjen tok mirovanja: 1,7 A.
Najvišji tok: 5,4 A
Konstanta motorja: 0,41 Nm / A
Konstanta navora v mirovanju: 0,49 Nm / A
Napetostna konstantna faza-faza: 29,9 mVmin
Fazna upornost navijanja: 11,7 Ohm
Fazna faza induktivnosti navijanja: 21 mH
Induktivnost navitja Ld (faza): 13 mH
Prečna induktivnost navitja Lq (faza): 15,5 mH
Električna časovna konstanta: 2,1 ms
Termična časovna konstanta: 40 min
Toplotna odpornost: 1,3 K / W
Merilna prirobnica: 250 x 250 x 15 mm, jeklo
Skupni vztrajnostni moment: 0,169 kgcm²
Dovoljena osna obremenitev gredi: 70 N
Dovoljena obremenitev radialne gredi: 350 N
Dajalnik položaja rotorja: Dajalnik absolutnih več obratov
Dajalnik položaja rotorja Oznaka proizvajalca: EQI 1131
Dajalnik položaja rotorja popolnoma zaznavne vrtljaje: 4.096
Vmesnik dajalnika položaja rotorja: EnDat 22
Načelo merjenja dajalnika položaja rotorja: induktivno
Delovna napetost dajalnika položaja rotorja DC: 5 V
Dajalnik položaja rotorja Območje delovne napetosti: 3,6 V / DC - 14 V / DC
Vrednosti položaja dajalnika položaja rotorja na vrtljaj: 524.288
Ločljivost dajalnika položaja rotorja: 19 bitov
Merjenje kota natančnosti sistema dajalnika položaja rotorja: -120 ... 120 lok

Vrsta izdelka: servomotor

Proizv. št. delov: 5242197

Vrsta: EMMT-AS-60-S-LS-RM

Število vrtljajev: 3000 U/min

Teža: 1180 g

Nazivni vrtilni moment: 0.64 Nm

Nazivna moč: 200 W

Nazivna napetost: 325 V

Nazivni tok: 1.6 A

Število polov: 15.

Širina: 250 mm

: IP40

Maks. temperatura okolice: +40 °C

Min. temperatura okolice: -15 °C

UKCA: da

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2207824 FESTO servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A

Opis

• Dinamični, brezkrtačni, trajno vzbujeni sinhronski servo motorji • Izjemno nizek navorni moment - podpira visoko sinhronizacijo tudi pri nizkih hitrostih • Digitalni absolutni merilni sistem je izbran: - Singleturn - Multiturn, brez baterij • Enostavna tehnologija priključitve (OCP: En kabelski vtič) - Hibridni kabel: motor in priključni kabel za napajanje in Dajalnik v enem • Priključek lahko priključite na motor • Optimiziran navor • Optimiziran hitrost • Zaščitni razred: - IP40 (gred motorja) - IP67 (ohišje motorja s tehnologijo povezave) - IP65 (gred motorja z radialnim tesnilnim obročem gredi iz PTFE) • Prenos temperature motorja v digitalni obliki preko EnDat 2.2; Zaščita motorja prek CMMT-AS • Neobvezno: - zadrževalna zavora - gred s ključem - gred motorja z tesnilnim obročem gredi
