Name: FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

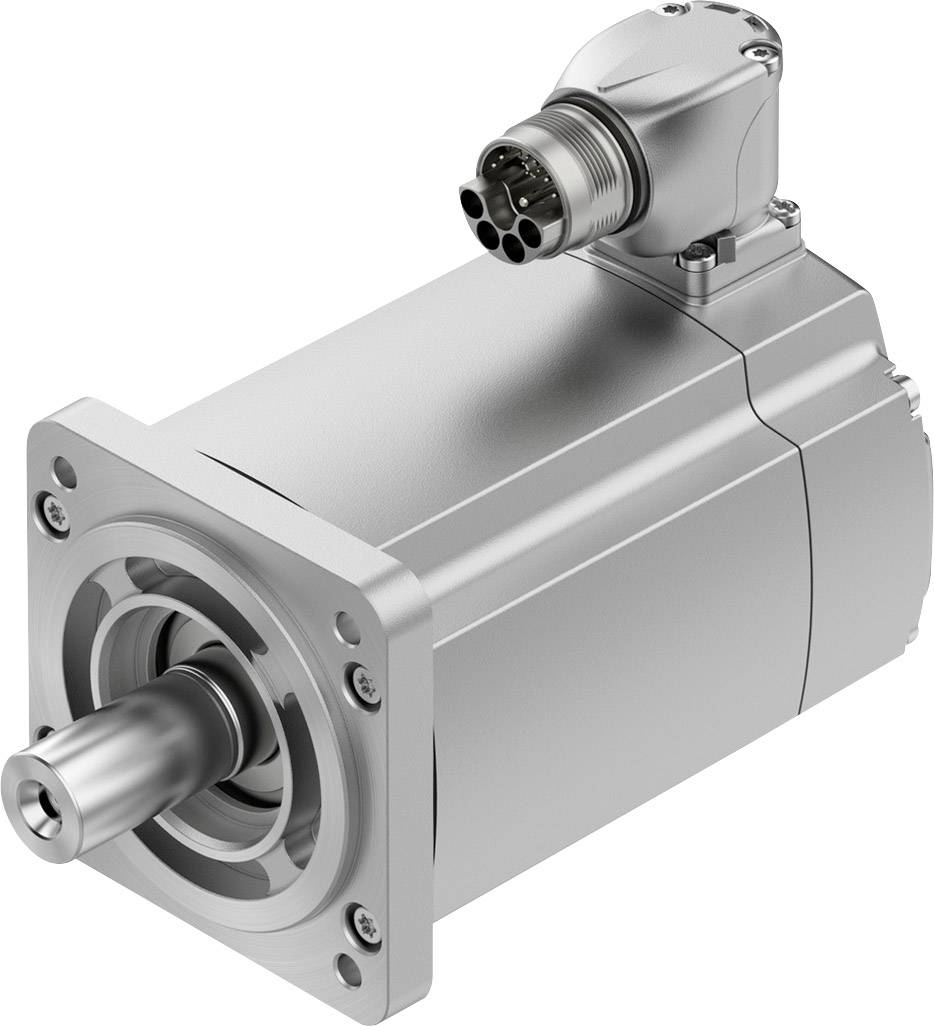

Kompakten servomotor s cilindričnim kovinskim ohišjem in priključno vtičnico, primeren za natančno upravljanje gibanja.

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Skupaj (1079,00 € / Kos)

1079,00 €

z DDV

Samo 71,00 €

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Tehnične specifikacije

Temperatura okolice: -15 ... 40 ℃
Temperatura skladiščenja: -20 ... 70 °C
Najvišja namestitvena višina: 4.000 m
Opomba na maks. Namestitvena višina: od 1.000 m samo z znižanjem -1.0% na 100 m
Relativna vlažnost: 0 - 90%
Toplotni razred po EN 60034-1: F
Najvišja temperatura navitja: 155 ° C
Razredni razred po EN 60034-1: S1
Spremljanje temperature: digitalni prenos temperature motorja prek EnDat 2.2
Zasnova motorja po EN 60034-7: IM B5
IM V1
IM V3
Namestitveni položaj: poljuben
Vrsta zaščite: IP40
Stopnja zaščite: Gred motorja IP40 brez RWDR
Gred motorja IP65 z RWDR
IP67 za ohišje motorja, vključno s tehnologijo povezave
Zasučni navor:<1,0% največjega navora
Življenjska doba ležaja pri nominalnih pogojih: 20.000 h
Koda vmesnika Motor Izhod: 80P
Električni priključek 1, vrsta povezave: Hibridni priključek
Električni priključek 1, tehnologija povezave: M23x1
Električni priključek 1, število polov / žic: 15
Stopnja onesnaženosti: 2
Razred odpornosti proti koroziji KBK: 0 - brez korozije
Način preklopa navitja: zvezda v notranjosti
Število parov parov: 5
Navor v mirovanju: 1,46 Nm
Nominalni navor: 1,3 Nm
Največji navor: 2,8 Nm
Največja hitrost: 7440 1 / min
Največja mehanska hitrost: 14000 1 / min
Nazivna moč motorja: 408 W.
Brezstopenjski tok mirovanja: 2 A
Konstanta motorja: 0,74 Nm / A
Stalna navor v mirovanju: 0,89 Nm / A
Fazna faza napetosti: 53,6 mVmin
Fazni fazni upor za navijanje: 12,4 ohma
Induktivnost navijanja fazne faze: 39,8 mH
Induktivnost navitja Ld (faza): 25 mH
Prečna induktivnost navitja Lq (faza): 29,8 mH
Električna časovna konstanta: 4,8 ms
Toplotna časovna konstanta: 42 min
Toplotna odpornost: 0,95 K / W
Merilna prirobnica: 250 x 250 x 15 mm
Skupni vztrajnostni moment: 1,33 kgcm2
Teža izdelka: 2020 g
Dovoljena obremenitev osne gredi: 120 N
Dovoljena obremenitev radialne gredi: 620 N
Vrtljaji vrtljivega dajalnika položaja, ki jih je mogoče zaznati popolnoma:
Vmesnik dajalnika položaja rotorja: EnDat 22
Načelo merjenja dajalnika položaja rotorja: induktivno
Delovna napetost dajalnika položaja rotorja DC: 5 V
Območje napetosti dajalnika položaja rotorja DC: 3,6 ... 14 V
Vrednosti položaja dajalnika položaja rotorja po vrtljaju: 262.144
Ločljivost dajalnika položaja rotorja: 18 bit
Meritev kota natančnosti sistema dajalnika položaja rotorja: -120 ... 120 arcsec
MTTF, delna komponenta: 190 let, dajalnik položaja rotorja
MTTFd, delna komponenta: 380 let, dajalnik položaja rotorja

Vrsta izdelka: servomotor

Mere prirobnice: 250 mm

Zaviralni navor: 1.46 Nm

Maks. fazni tok: 5.4 A

Proizv. št. delov: 5255429

Vrsta: EMMT-AS-80-S-HS-RS

Število vrtljajev: 3000 U/min

Teža: 2020 g

Nazivni vrtilni moment: 1.3 Nm

Nazivna moč: 408 W

Nazivna napetost: 565 V

Nazivni tok: 1.76 A

Maks. temperatura okolice: 40 °C

Min. temperatura okolice: -15 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2207940 FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2207940 FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Opis

• Dinamični, brezkrtačni, trajno vzbujeni sinhronski servo motorji • Izjemno nizek navorni moment - podpira visoko sinhronizacijo tudi pri nizkih hitrostih • Digitalni absolutni merilni sistem je izbran: - Singleturn - Multiturn, brez baterij • Enostavna tehnologija priključitve (OCP: En kabelski vtič) - Hibridni kabel: motor in priključni kabel za napajanje in Dajalnik v enem • Priključek lahko priključite na motor • Optimiziran navor • Optimiziran hitrost • Zaščitni razred: - IP40 (gred motorja) - IP67 (ohišje motorja s tehnologijo povezave) - IP65 (gred motorja z radialnim tesnilnim obročem gredi iz PTFE) • Prenos temperature motorja v digitalni obliki preko EnDat 2.2; Zaščita motorja prek CMMT-AS • Neobvezno: - zadrževalna zavora - gred s ključem - gred motorja z tesnilnim obročem gredi

Besedilo je strojno prevedeno.
