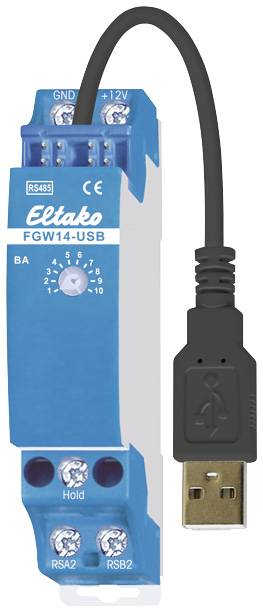

FGW14-USB Eltako RS485-Bus vstopna točka stojalo

Prehod s priključkom USB-A. Dvosmerno. Izguba v stanju pripravljenosti le 0,3 vata. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35. 1 enota koraka = 18 mm široka, 58 mm globoka. Prehod je širok le 1 TE, vendar ga je mogoče uporabiti večkrat: za povezavo Professional Smart Home Controller SafeIV ali osebnega računalnika preko USB vmesnika, za priklop do treh FEM, za povezavo na komponente vodila starejše serije 12 oz. kot konektor vodila dveh vodil serije 14 RS485. Priključek na vodilo Eltako RS485. Križno ožičenje vodila in napajalnik z mostičkom. Delovanje v povezavi s FAM14 ali FTS14KS. Zadrževalni terminal je priključen na FAM14 ali FTS14KS. Povezava z osebnim računalnikom poteka preko vmesnika USB s hitrostjo 9600 baud ali 58k baud. Radijski sprejemni moduli FEM so priključeni vzporedno na sponke subbus RSA2 in RSB2 ter na napajalne sponke GND in +12V. Do 10 vhodnih modulov s tipkami FTS12EM je zaporedno povezanih s priključki podvodila RSA2 in RSB2, po potrebi zaporedno z radijskimi sprejemnimi moduli FEM. Povezava SafeIV ali PC se izvede prek vmesnika USB. Pogoni serije 12 so priključeni na sponke podbusa RSA2 in RSB2. Tukaj ni zadrževalne povezave. Drugo vodilo serije 14 se napaja preko sponk RSA2/RSB2. Vrtljivo stikalo za način delovanja BA nastavite v skladu z navodili za uporabo.

Besedilo je strojno prevedeno.
