Fischer 090926 HM 5 x 65 WH K NV vložek za votli strop 65 mm 10 mm 1 set

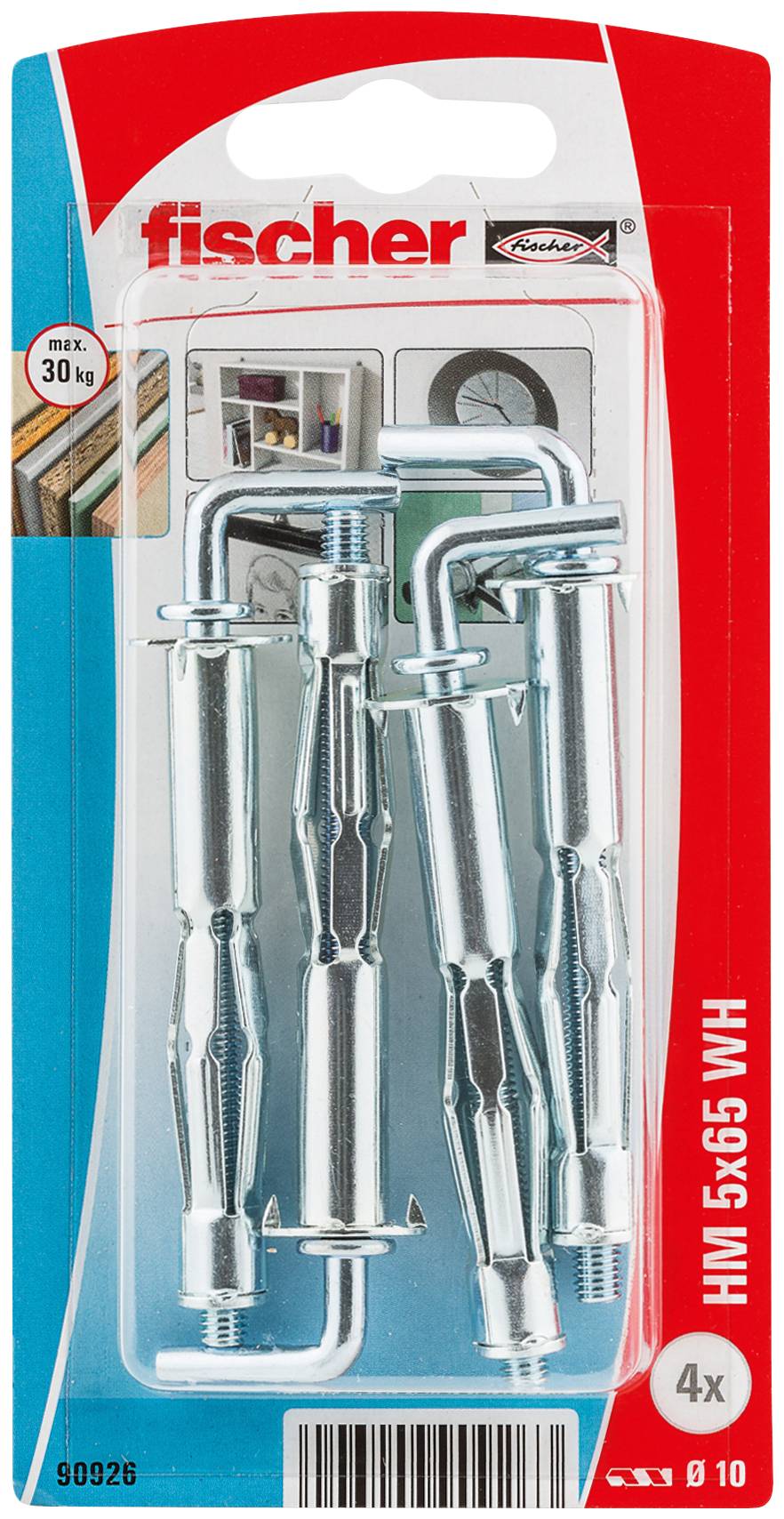

Paket sidrnih vijakov Fischer HM 5x65 WH za stene, komplet s 4 kosi, največja obtežba 30 kg, s kovinskimi sidri prikazanimi v mehurčkastih embalaži.

Komplet štirih kovinskih votlih vijačnih sider Fischer HM 5x65 WH, primernih za montažo na steno, z maksimalno nosilnostjo 30 kg. Embalaža prikazuje vijačna sidra.

Vrtalni stroj prodira skozi perforirno ploščo. Rdeča puščica prikazuje smer gibanja vrtalne naprave.

Diagram prikazuje stranski pogled vijaka, ki se montira v izolirano steno. Rdeča puščica kaže smer vijačenja.

Ilustracija prikazuje vijak, ki pritrjuje stensko držalo med dvema sponkama. Puščice nakazujejo pritrdilne točke.

Diagram vijaka: Vijak se zavrti v kovinsko razširitveno sidrno sidro, pritrjeno v perforiran zid.

Mantla se pritrdi v steno z vrtenjem vijaka v smeri urnega kazalca. Vijak stisne mantlo, da zagotovi oporo.

Shematski prikaz vijačnega vložka, nameščenega skozi steno, z vijakom in matico za pritrditev.

Slika puščice, ki kaže z desne strani na stenski pritrdilni element, da bi prikazala pravilno namestitev v steni.

Svedrov prodira skozi pikčast material od leve proti desni. Rdeča puščica kaže na konico svedra.

Ilustracija mehanizma za sidranje v steni. Rotirajoča puščica prikazuje smer privijanja vijaka.

Pritrjevanje sidra v steno z zavijanjem vijaka.

Bolzensidrni diagram: Prikazuje vgradnjo v steno, vijak z sidno držalo. Rdeča puščica simbolizira gibanje vijačenja.

Ilustracija stenskega sidra, pritrjenega v pikčasti steni. Sidro je sestavljeno iz vijaka in kovinske tulke.

Konstruktivna risba tehnične pritrditve z merami: d₀, dₛ, dₚ, tₓ, lₛ. Prikazuje komponente v prečnem prerezu.

1/15

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

14 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

Set (i) - zaloga Nemčija

Skupaj (19,99 € / Kos)

19,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer kovinski moznik za vdolbine HM 5 x 65 H s kotnim kavljem

V kompletu s kotnim kavljem.
Prilagodljiva namestitev: vijak je mogoče popustiti in ponovno priviti.
Brez obračanja: zatič na robu moznika drži moznik v gradbenem materialu plošče.
Drži težke predmete v panelnih gradbenih materialih zahvaljujoč veliki kontaktni površini razpiralnih rok.
Primerno za predhodno vstavljanje.

Tehnične specifikacije

Premer: 10 mm

Vrsta izdelka: vložek za votli strop

Material: kovina

Dolžina: 65 mm

Mere: (Ø x D) 10 mm x 65 mm

Primerno za: mavčne kartonske plošče
prednapeti beton - votle plošče
iverne plošče
vezane lesene plošče

Vsebina: 1 set

Zunanji premer: 10 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3065923 Fischer 090926 HM 5 x 65 WH K NV vložek za votli strop 65 mm 10 mm 1 set

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3065923 Fischer 090926 HM 5 x 65 WH K NV vložek za votli strop 65 mm 10 mm 1 set

Opis

Fischer kovinski vložek za vdolbine HM-H je vsestranski vložek za votle prostore s kotnimi kavlji za vse panelne gradbene materiale. Moznik se vstavi s pomočjo montažnih klešč fischer HM-Z 1 v vnaprej nameščen sklop. Klešče se uporabljajo za vlečenje moznika v votlini ob gradbeni material plošče. Razpiralne roke se prepognejo in pritisnejo na zadnjo stran plošče. Možna je tudi ročna montaža. Fischer kovinski vložek HM-H je primeren za pritrditev luči, slik in lahkih stenskih polic v notranjosti.

Besedilo je strojno prevedeno.

Obseg dostave

4 x kovinski vložki za vdolbine HM 5 x 65
4 x kotne kljuke z obročem M 5 x 86
