Fischer 090928 HM 5 x 52 S K NV vložek za votli strop 52 mm 10 mm 1 set

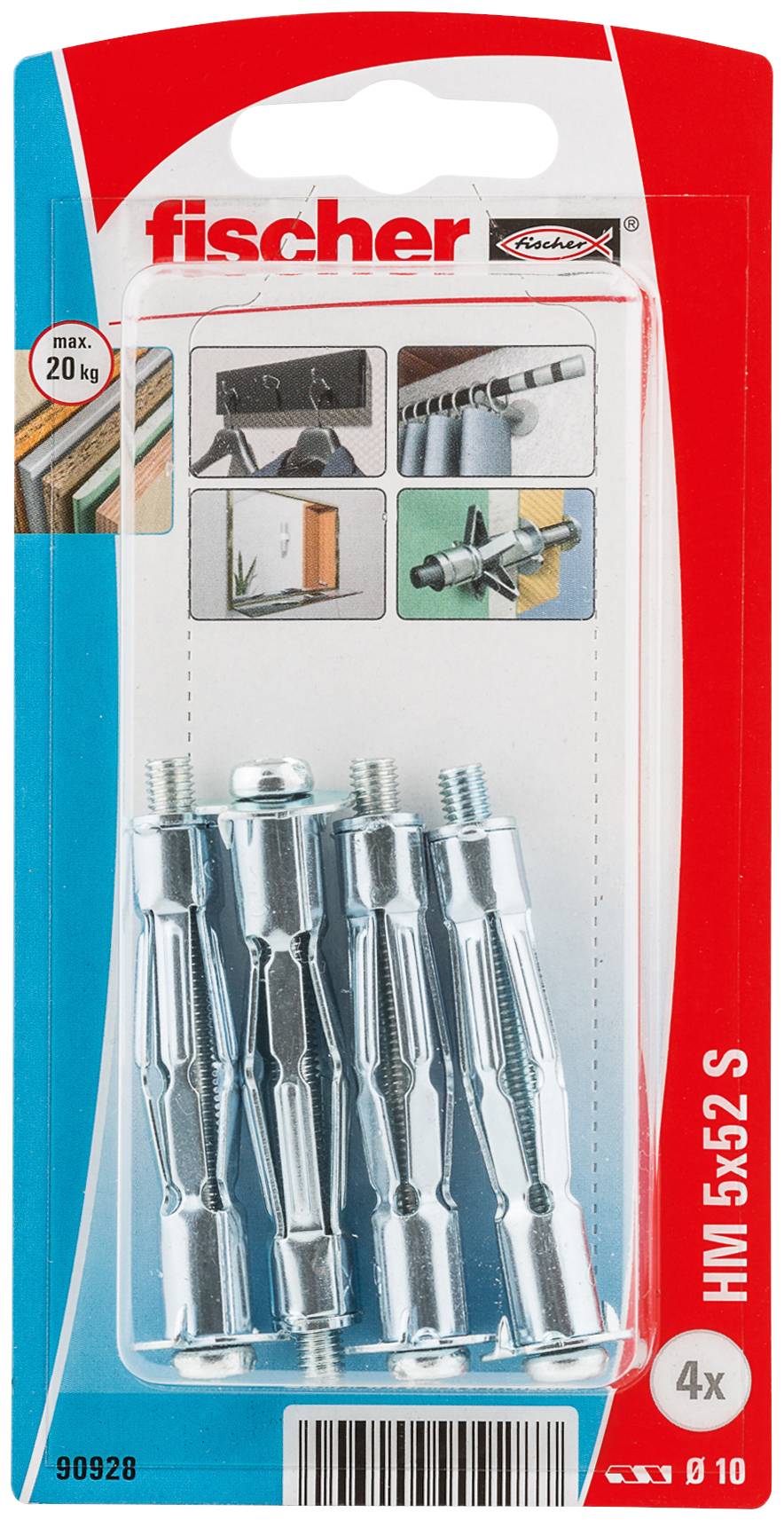

Paket 4 Fischer HM 5x52 S kovinskih stenskih sidrišč, max 20 kg, prikazan v mehurčkastom pakiranju z navodili za namestitev.

Fischer kovinski votli stenski vložki HM S, maks. 20 kg nosilnosti, za različne materiale; pakiranje s 4 vložki.

Svedrov prereže perforiran material od leve proti desni. Rdeča puščica kaže smer vrtenja svedra.

Diagram prikazuje vijačni sidrni element, ki se pritrjuje v steno. Puščica kaže na vijak, ki se zatega za utrditev sidra.

Prerez vijaka v steni prikazuje kovinski sidrni element, ki se širi za steno. Rdeči puščici poudarjata proces širjenja.

Ilustracija vložka v steni s priženjeno vijako. Puščica prikazuje smer vrtenja za privitje vijaka.

Razširitveni zidni vložek se zavaruje z zavijanjem vijaka v steno. Puščica kaže smer zavijanja.

Tehnična risba prečnega prereza vložka, nameščenega v steni, z vijakom in sidrom, ki ilustrirata način pritrjevanja.

'Ilustracija tiple s vijkom, ki se z vijakom zatiska v smeri urinega kazalca s ključem, vtisnjeno v pikčasto steno.'

Vrtalnik prodira z desne v pravokotnik, označen z luknjami; signalizira, da se v material izvrta luknjo.

Ilustracija montažnega sidra, ki se vstavi v steno. Rdeča puščica kaže smer vlečenja sidra.

Diagram vijačnega tička za montažo: Vijačni tičk se vodi skozi steno, razširi se in pritrdi, da zagotovi stabilnost. Puščica prikazuje smer vijačenja.

Prikaz sistema tipa vložka v steni. Vijak se zavrti v desno, da razširi in pritrdi vložek.

Prečni prerez stenske sidrne pritrditve z vijaki, podložko in povezovalnim elementom. Glavno gradivo je pikčasto kamenje.

Diagram mehanskega pritrdilnega sistema z osjo in vijakom. Prikazuje razdalje: d₀, dₛ, dₚ, tₓ in lₛ.

1/15

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

9 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

Set (i) - zaloga Nemčija

Skupaj (18,99 € / Kos)

18,99 €

z DDV

Na voljo samo 9 Set (i) - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer kovinski moznik za vdolbine HM 5 x 52 S z metričnim vijakom

Drži težke predmete v panelnih gradbenih materialih zahvaljujoč veliki kontaktni površini razpiralnih rok.
Prilagodljiva namestitev: vijak je mogoče popustiti in ponovno priviti.
Brez obračanja: zatič na robu moznika drži moznik v gradbenem materialu plošče.
Primerno za predhodno vstavljanje.
V kompletu z metričnim vijakom.

Tehnične specifikacije

Premer: 10 mm

Vrsta izdelka: vložek za votli strop

Material: kovina

Dolžina: 52 mm

Mere: (Ø x D) 10 mm x 52 mm

Primerno za: mavčne kartonske plošče
prednapeti beton - votle plošče
iverne plošče
vezane lesene plošče

Vsebina: 1 set

Zunanji premer: 10 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3065927 Fischer 090928 HM 5 x 52 S K NV vložek za votli strop 52 mm 10 mm 1 set

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3065927 Fischer 090928 HM 5 x 52 S K NV vložek za votli strop 52 mm 10 mm 1 set

Opis

Fischer kovinski vložek HM-S je vsestranski vložek z metričnim vijakom za vse panelne gradbene materiale z debelino stene od 3 do 50 mm. Moznik se vstavi s pomočjo montažnih klešč fischer HM-Z 1 v predhodno nameščen sklop. Klešče se uporabljajo za vlečenje moznika v votlini proti materialu plošče. Razpiralne roke se prepognejo in pritisnejo na zadnjo stran plošče. Alternativno je možna tudi montaža z izvijačem ali akumulatorskim vijačnikom. Zahvaljujoč metričnemu notranjemu navoju je nastavek mogoče večkrat pritrditi in sneti. Fischer kovinski vložek HM je primeren za pritrditev luči, slik in lahkih stenskih polic v notranjosti.

Besedilo je strojno prevedeno.

Obseg dostave

4 x kovinski vložki HM 5 x 52
4 x vijak M 5 x 60
