Fischer 090931 HM 6 x 37 S K NV vložek za votli strop 37 mm 12 mm 1 set

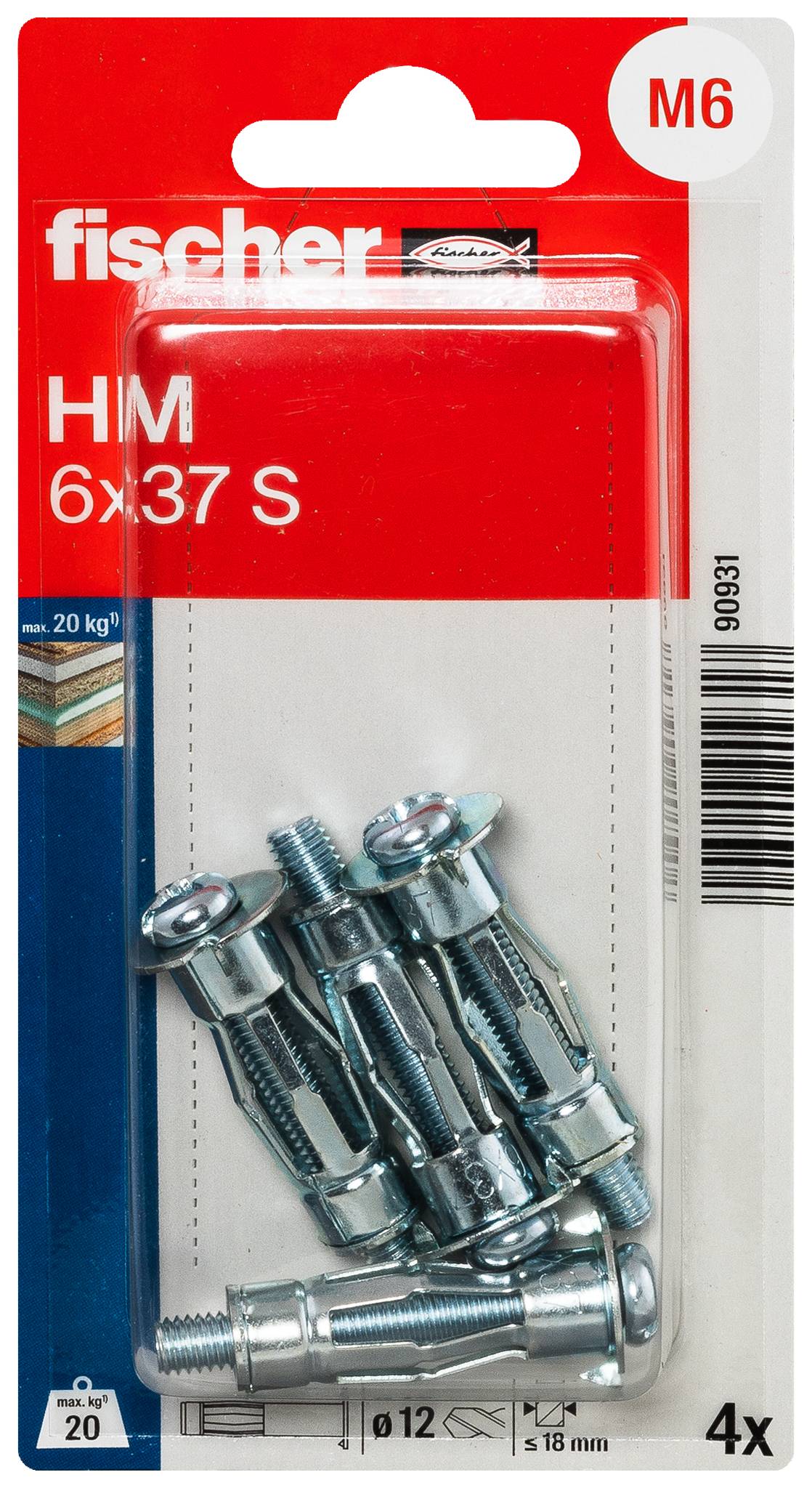

Paket Fischer HM M6x37 S votlih sidrnih čepov, 4 kosi, z vijaki prikazani v prozorni blister embalaži.

Embalaža Fischer HM-vijakov, velikost M6, mere 6x37 mm, 4 kosi. Vsebuje kovinske tesnilne sidrne elemente, primerne za trdne pritrditve.

Svedra prodira z desne strani v material s točkami; rdeča puščica kaže navznoter.

Diagram vijačnega sidra, ki se montira v steno. Rdeča puščica kaže smer pritegovanja.

Diagram prikazuje montažno pritrditev na steni z vložki in rdečimi sponkami za fiksiranje.

Razpirni zidni vložek se vstavi v luknjasto ploščo. Vijak se zavrti v desno, da pritrdi vložek.

Shema pritrditve konstrukcije: sidni vijak v steni, desno označen z rotacijskim gibanjem.

Prečni prerez stene z vijačnim sidrom, ki poteka skozi steno, prikazuje način pritrjevanja in namestitev.

Vtičnik se vstavi v vtičnico. Rdeča puščica kaže smer vstavljanja. Prekinjena črta nakazuje položaj pred priključitvijo.

Svedra prodira v material z rdečo puščično oznako. Material je opremljen s pikami, kar bi lahko nakazovalo na neko strukturo.

Prečni prerez sidranja v steni: Levo sidrna puša v steni, desno vijak z podložko, puščica kaže smer vleka.

Shematski prikaz razperne matice, pritrjene v stenski sidrni vijak. Puščica prikazuje smer vrtenja za zategnitev.

Navodila za montažo vijaka z vložkom v steni. Vijak se privije z vrtenjem, da se zagotovi varen prijem.

Prečni prerez zidarskega sidra v steni, ki prikazuje sidrni vijak, podložno ploščico in ploščo za pritrjevanje stene.

Tehnična risba sidra v steni z merskimi oznakami: d₀, dₛ, dₚ, tₓ, lₛ. Prikazuje pritrditev in globino vgradnje.

1/15

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

3 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

Set (i) - zaloga Nemčija

Skupaj (5,99 € / Kos)

5,99 €

z DDV

Na voljo samo 3 Set (i) - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer kovinski moznik za vdolbine HM 6 x 37 S z metričnim vijakom

Drži težke predmete v panelnih gradbenih materialih zahvaljujoč veliki kontaktni površini razpiralnih rok.
Prilagodljiva namestitev: vijak je mogoče popustiti in ponovno priviti.
Brez obračanja: zatič na robu moznika drži moznik v gradbenem materialu plošče.
Primerno za predhodno vstavljanje.
V kompletu z metričnim vijakom.

Tehnične specifikacije

Premer: 12 mm

Vrsta izdelka: vložek za votli strop

Material: kovina

Dolžina: 37 mm

Mere: (Ø x D) 12 mm x 37 mm

Primerno za: mavčne kartonske plošče
prednapeti beton - votle plošče
iverne plošče
vezane lesene plošče

Vsebina: 1 set

Zunanji premer: 12 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3065930 Fischer 090931 HM 6 x 37 S K NV vložek za votli strop 37 mm 12 mm 1 set

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3065930 Fischer 090931 HM 6 x 37 S K NV vložek za votli strop 37 mm 12 mm 1 set

Opis

Fischer kovinski vložek HM-S je vsestranski vložek z metričnim vijakom za vse panelne gradbene materiale z debelino stene od 3 do 50 mm. Moznik se vstavi s pomočjo montažnih klešč fischer HM-Z 1 v predhodno nameščen sklop. Klešče se uporabljajo za vlečenje moznika v votlini proti materialu plošče. Razpiralne roke se prepognejo in pritisnejo na zadnjo stran plošče. Alternativno je možna tudi montaža z izvijačem ali akumulatorskim vijačnikom. Zahvaljujoč metričnemu notranjemu navoju je nastavek mogoče večkrat pritrditi in sneti. Fischer kovinski vložek HM je primeren za pritrditev luči, slik in lahkih stenskih polic v notranjosti.

Besedilo je strojno prevedeno.

Obseg dostave

4 x kovinski vložki za vdolbine HM 6 x 37
4 x vijak M 6 x 45
