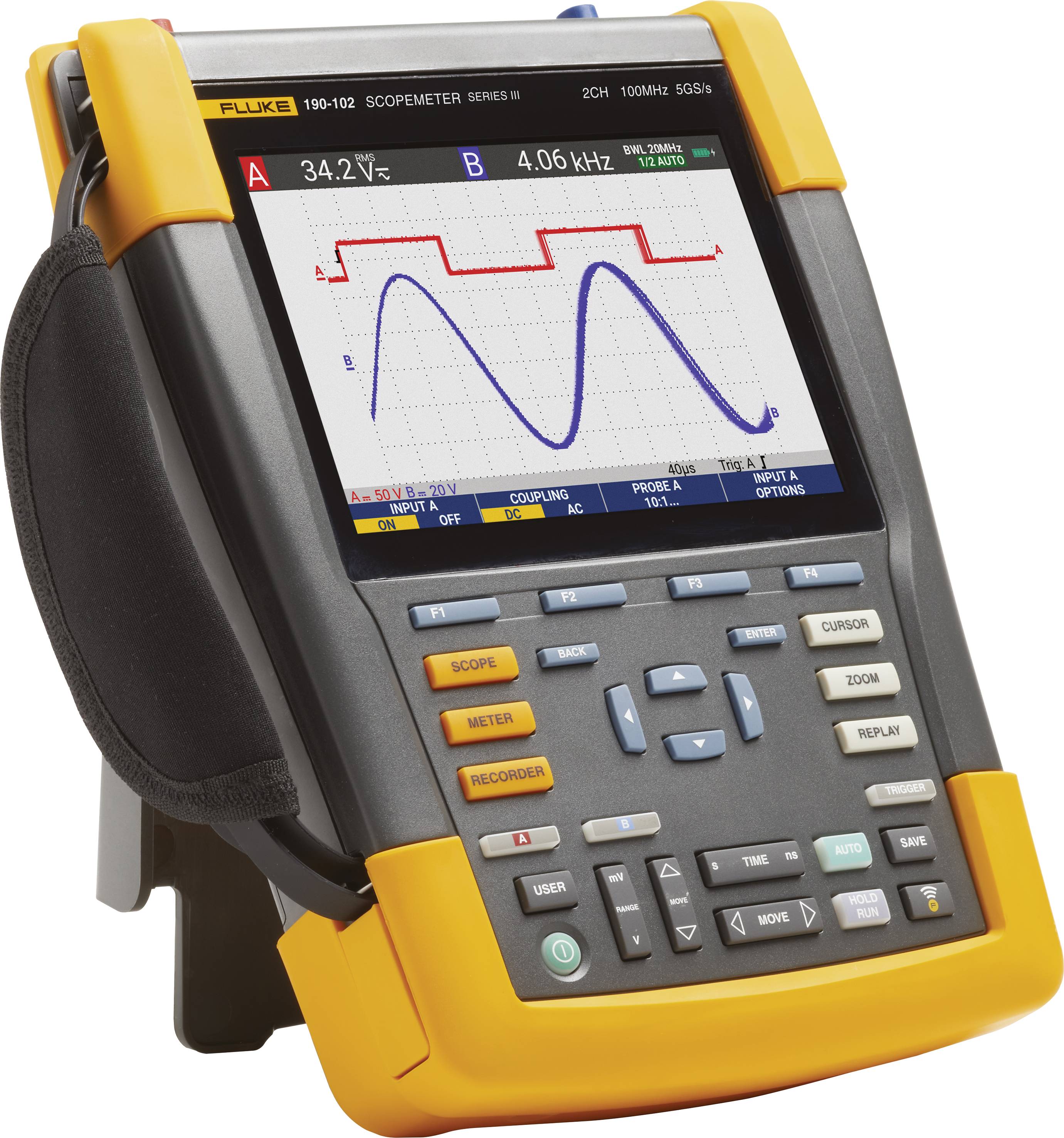

Slika je simbolična
Fluke 190-504-III ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 500 MHz 4-kanalni 5 GSa/s 30 kpts
Ean:
Koda proizvajalca:
Št. izdelka:
Poudarki in podrobnosti
Fluke 190-504-III ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 500 MHz 4-kanalni 5 GSa/s 30 kpts 8 Bit slušalka, funkcije multimetra, digitalni osciloskop (dso), spektralni analizator 1 set
- 500 MHz
- Število analognih vhodov maks. 4
Dodatne informacije
Tehnične specifikacije
- Vrsta izdelka
ročni osciloskop
- Pasovna širina
500 MHz
- Stopnja vzorčenje na kanal
5 GSa/s
- Prikaz
barvni LCD
- Izvedba
8 Bit
- Velikost zaslona
133 mm x 90 mm (5,3" x 3,5") LCD
- Značilnosti osciloskopa
slušalka
funkcije multimetra
digitalni osciloskop (dso)
spektralni analizator
- Časovna baza
1 ns/div do 4 s/div
- Število analognih vhodov maks.
4
DAkkS akreditiran laboratorij (dakks)
- Merilna kategorija
CAT III 1000 V
CAT IV 600 V
- Navpični odklon
Čas vzpona: 1,7 ns
- Vhodna impedanca
1 MΩ (±1 %) // 15 pF (±2,25 pF) MΩ
- Vhodni sklop
AC ali DC, z indikatorjem nivoja tal
- Vhodna napetost
V skladu z merilnimi kategorijami EN 61010-1 CAT III 1.000 V/CAT IV 600 V V
- Oskrba z napetostjo
230 V/AC; baterijski paket
- Mere
(D x Š x V) 265 x 192 x 70 mm
- Teža
2.2 kg
- Zaslon
1120x765 piksel
- Širina
192 mm
- Višina
70 mm
- Dolžina
265 mm
- Vmesnik
USB
WLAN
- Globina pomnilnika/kanal
30 kpts
- Vrsta
190-504-III
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2743028 Fluke 190-504-III ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 500 MHz 4-kanalni 5 GSa/s 30 kpts
Opis
Priročni visoko zmogljivi osciloskopi za težka okolja
Ročni osciloskopi Fluke 190 serije III so zasnovani tako, da gredo kamor koli in za skoraj vsako težavo. Združujejo robustnost, priročnost in varnost v skladu s CAT III 1000 V/CAT IV 600 V z visoko zmogljivostjo namiznih osciloskopov, tako da se lahko spopadete z izzivi
Preprosto obvladajte namestitev, zagon in vzdrževanje industrijskih strojev, avtomatizacijo in krmiljenje procesov ter elektroniko pretvornikov moči – od DC do 500 MHz.
Na izbiro so modeli z dvema in štirimi kanali ter različnimi hitrostmi vzorčenja in pasovnimi širinami. Hitra hitrost vzorčenja do 5,0 GS/s, ločljivost do 200 ps in velik pomnilnik z 10.000 vzorci na kanal omogočajo visoko natančno pridobivanje in podroben prikaz valovnih oblik, šuma in drugih lažnih signalov. Izvedite meritve, povezane s časom ali amplitudo, na trifaznih sistemih ali triosnih krmilnikih ali preprosto primerjajte več merilnih točk v preskušanem vezju. Funkcije, kot so brezpapirni snemalnik TrendPlot™, način ScopeRecord™, sprožitev Connect-and-View™ in edinstvena funkcija predvajanja na 100 zaslonih, vam pomagajo hitro diagnosticirati težave in tako zmanjšati stroške popravila in izpade. Zaradi teh funkcij so osciloskopi enostavni in prilagodljivi za uporabo, zlasti pri diagnosticiranju najtežjih težav, kot so zapletene oblike signalov, inducirani šumi, prekinitveni dogodki, nihanja signala ali odklon.
• Do štirje neodvisni, ločeni vhodi za plavajoče meritve do 1.000 V
• Hitrost vzorčenja v realnem času do 5 GS/s (odvisno od modela in uporabljenih kanalov)
• Velik pomnilnik: 10.000 točk na posneto valovno obliko (način osciloskopa)
• Preizkušen v skladu z merilnimi kategorijami CAT III 1.000 V ali CAT IV 600 V za industrijske aplikacije
• Do sedem ur delovanja neodvisno od električnega omrežja z baterijo BP291
• Velik, svetel barvni zaslon je enostaven za branje v skoraj vseh okoljih
• Enostavno shranjevanje in ogled podatkov skozi čas ter prenos v osebni računalnik prek USB ali WiFi
• Enostavno dostopen predal za baterije za hitro zamenjavo baterij na mestu
• Razred zaščite IP 51, zaščiten pred prahom in kapljanjem vode
• Proženje Connect-and-View™ za inteligentno, samodejno proženje pri hitrih, počasnih in kompleksnih signalih
• Frekvenčni spekter z analizo FFT
• Samodejni zajem in ponovno predvajanje 100 zaslonov
• Način ScopeRecord zagotavlja 30.000 točk na vhodni kanal za analizo nizkofrekvenčnih komponent signala
• Način TrendPlot deluje kot "brezpapirni snemalnik" z velikim pomnilnikom za samodejne dolgoročne meritve
• 2-kanalni modeli imajo zmožnosti multimetra na lestvici 5,00
Besedilo je strojno prevedeno.
Obseg dostave
- ScopeMeter 190-504-III
- AC adapter BC190/830
- komplet napajalnega kabla
- Litij-ionska baterija BP290
- Komplet testnih kablov TL175
- Sonda VPS421 (2x)
- Nosilni trak
- Nosilni trak
- USB-kabel
- Tiskana navodila
