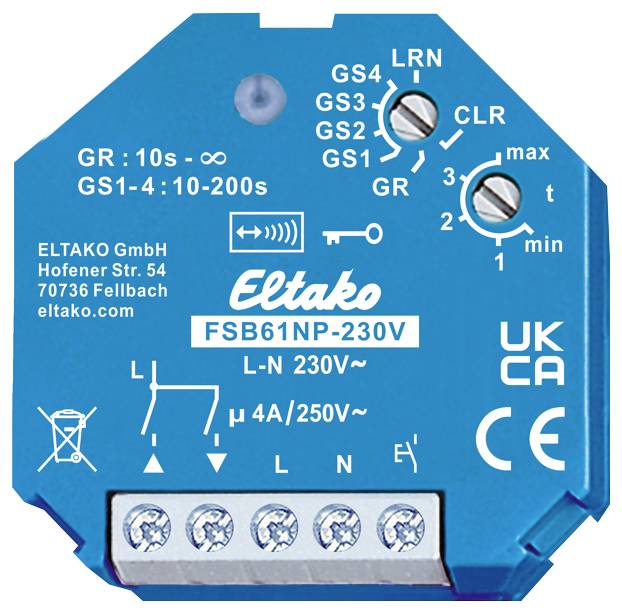

FSB61NP-230V Eltako brezžični aktuator za žaluzije/rolete element za zasenčenje podometna

Radijski aktuator 230V. 1+1 NO kontakt, ni brezpotencialni 4A/250V AC, za rolete in senčila. Vklopiti je mogoče šifriran radio, dvosmerni radio in funkcijo repetitorja. Izguba v stanju pripravljenosti le 0,9 W. Za podometno montažo. Dolžina 45 mm, širina 45 mm, globina 33 mm. Napajalna, preklopna in krmilna napetost lokalno 230V. Ob izpadu napajalne napetosti se sistem na določen način izklopi. Poleg radijskega nadzornega vhoda prek notranje antene je ta radijski aktuator mogoče upravljati tudi lokalno z običajnim krmilnim gumbom 230 V, ki se lahko namesti pred njim. Od tedna proizvodnje 36/19 je možno priključiti smerni gumb za dol preko diode RTD (katera koli polarnost). Drugi smerni gumb za navzgor je priključen neposredno na krmilni vhod. Ob 1 Krmilni impulz navzdol, FSB61 preklopi krmilni vhod na smerni gumb. Za preklop krmilnega vhoda nazaj na univerzalni gumb je treba za kratek čas izklopiti napajalno napetost. Šifrirane senzorje je mogoče naučiti. Vklopite lahko dvosmerni radio in/ali funkcijo repetitorja. Vsaka sprememba statusa in prejeti centralni nadzorni telegram se nato potrdi z radiotelegramom. Ta radijski telegram se lahko nauči v druge aktuatorje, programsko opremo GFVS in v univerzalne zaslone. Z zgornjim vrtljivim stikalom v položaju LRN je dodeljenih do 35 brezžičnih tipk, od katerih je ena ali več centralnih tipk za upravljanje. Nato se izbere želena funkcija tega prenapetostnega skupinskega stikala: GS1 = skupinsko stikalo z gumbnim krmiljenjem in zakasnitvijo sprostitve v sekundah. Izbirni gumb s funkcijo gor-stop-dol-stop je mogoče naučiti kot univerzalni gumb, prav tako radijski gumb kot smerni gumb. Položaj stikala ODPRTO se posebej aktivira z impulzom tipke na vrhu. Položaj stikala DOL je posebej aktiviran s spodnjim impulzom gumba. Drugi impulz ključa v isti smeri takoj prekine proces. Pri impulzu ključa v drugo smer pa se sistem po pavzi 500 ms zaustavi in preklopi v nasprotno smer. Izvaja se lahko dinamika centralnega nadzora s prednostjo in brez nje. GS2 = skupinsko stikalo kot GS1, osrednji gumb vedno brez prednosti. GS3 = skupinsko stikalo kot GS2, dodatno s funkcijo obračanja z dvojnim klikom za lokalni gumb in ustrezno naučeno izbirno tipko kot univerzalno tipko: Po dvojnem kliku se žaluzija premakne v nasprotno smer, dokler ni ustavil s kratkim pritiskom. GS4 = skupinsko stikalo kot GS2, dodatno s funkcijo obračanja konice: krmilni gumb je na začetku statičen. Rele je pod napetostjo, dokler je gumb pritisnjen, tako da lahko s kratkimi impulzi obrnemo roleto v nasprotno smer. GR = skupinski rele. Dokler je brezžična tipka zaprta, je kontakt sklenjen, nato pa se ponovno odpre. Z naslednjim radijskim signalom se drugi kontakt zapre, itd. Nadzor senčenja scene: S krmilnim signalom tipke z dvojnim preklopom, ki je bil naučen kot tipka scene, je mogoče priklicati do 4 predhodno shranjene čase delovanja. Pri krmiljenju s programsko opremo GFVS je mogoče zagnati potovalne ukaze za gor in dol z natančnimi informacijami o času potovanja. Ker aktuator poroča točno o prevoženem času po vsaki aktivnosti, tudi ko se za premikanje uporablja gumb, je položaj senčenja vedno pravilno prikazan v programski opremi GFVS. Položaj se samodejno sinhronizira, ko sta dosežena zgornji in spodnji končni položaj. Če je poleg gumba za sceno naučen tudi brezžični zunanji senzor svetlosti, se naučene scene 1, 2 in 4 samodejno izvedejo glede na zunanjo svetlost. Zakasnitev izklopa v položaju zaustavitve se nastavi v sekundah s spodnjim vrtljivim stikalom. Zakasnitev mora biti torej izbrana vsaj toliko časa, kolikor se mora senčilni element ali roleta premakniti iz enega končnega položaja v drugega. Če je naučen brezžični kontakt za okna/vrata FTK ali senzor okenske kljuke FFG7B-rw, se pri odprtih vratih nastavi zaščita pred zaklepanjem, ki preprečuje centralno dol in sceno navzdol. LED spremlja proces učenja v skladu z navodili za uporabo in označuje ukaze radijskega upravljanja med delovanjem s kratkim utripanjem.
