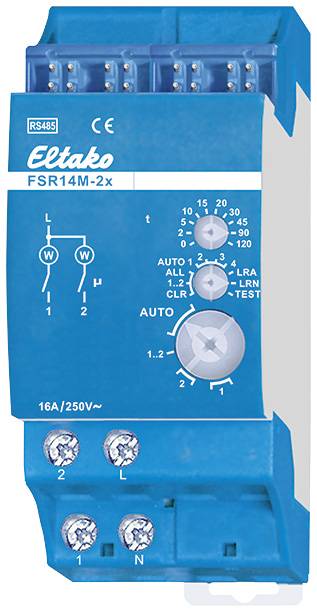

FSR14M-2x Eltako RS485-Bus pogon stikala za vodila stojalo Preklopna moč (maks.) 2000 W

Impulzni preklopni rele z 2 kanaloma in merjenjem delovne moči. 1+1 NO kontakt brezpotencialni 16A/250V AC, 230V LED sijalke do 600W, žarnice z žarilno nitko 2000W. Dvosmerno. Izguba v stanju pripravljenosti samo 0,1 W. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35. 2 naklonski enoti = 36 mm širok, 58 mm globok. Priključek na vodilo Eltako RS485. Križno ožičenje vodila in napajalnik z mostičkom. Trenutna moč se izmeri za vsak kanal posebej in se prenese na vodilo - npr. za prenos na zunanji računalnik - ter pošlje tudi v radijsko omrežje prek FAM14. Največji tok kot vsota na obeh kontaktih je 16 A, zato je pri L potrebna varovalka z največ 16 A. Preklop kontaktov v ničelnem prehodu za zaščito kontaktov in svetilk. Če napajalna napetost izpade, se preklopno stanje ohrani. Ko se napajalna napetost povrne, se izklopi na določen način. Kanale je mogoče učiti neodvisno drug od drugega kot ES in/ali ER kanale. Nadzor scene: Več kanalov enega ali več FSR14M-2x za eno sceno je mogoče vklopiti ali izklopiti z enim od štirih krmilnih signalov gumba z dvojnim preklopom, ki je bil naučen kot gumb scene. Centralni ukazi na osebnem računalniku se pošiljajo z brezžično programsko opremo za vizualizacijo in krmiljenje zgradb GFVS. Če želite to narediti, naučite enega ali več FSR14M-2x na osebnem računalniku. Gumbi se naučijo z vrtljivimi stikali in po potrebi se testirata 2 kanala. Za normalno delovanje sta srednje in spodnje vrtljivo stikalo nato nastavljena na AUTO. Z zgornjim vrtljivim stikalom se čas EW (0-120 sekund) za releje ali čas RV (0-120 minut) za impulzna stikala nastavi enako za vse kanale. Če so naučeni brezžični senzorji gibanja/svetlosti FBH (master) in/ali FBH (slave), se preklopni prag, pri katerem se osvetlitev vklopi ali izklopi, nastavi z zgornjim vrtljivim stikalom posebej za vsak kanal. Nastavitve zgornjega vrtljivega stikala v skladu z navodili za uporabo. Če so naučeni radijski svetlobni senzorji, se z zgornjim vrtljivim stikalom za vsak kanal posebej nastavi preklopni prag, pri katerem se osvetlitev vklopi ali izklopi glede na svetlost (od cca. 0lux v položaju 0 do cca. 50lux v položaju). položaj 120). Med vklopom in izklopom je stalno nastavljena histereza približno 300 luksov. Dodatno nastavljen čas RV se ne upošteva. Samo en FBH (master) ali FAH se lahko poučuje na kanal. Vendar se FBH (master) ali FAH lahko poučuje v več kanalih. Če so naučeni brezžični kontakti za okna/vrata FTK ali senzor okenske kljuke FFG7B, je mogoče nastaviti različne funkcije s srednjim vrtljivim stikalom v položajih AUTO 1 do AUTO 4 in povezati največ 116 FTK: AUTO 1 = okno zaprto, nato je izhod aktiven. AUTO 2 = odprto okno, nato je izhod aktiven. V položajih AUTO 3 in AUTO 4 se FTK, programirani na kanalu, samodejno povežejo. Pri AUTO 3 morajo biti vsi FTK zaprti, da se delovni kontakt zapre (npr. za klimatsko napravo). Pri AUTO 4 zadostuje odprt FTK za zapiranje normalno odprtega kontakta (npr. za alarmno sporočilo ali za vklop napajanja nape). Eno ali več FTK je mogoče naučiti v več kanalih, tako da so možne različne funkcije hkrati na FTK. Po izpadu električne energije se povezava vzpostavi po 15 minutah z novim signalom iz FTK ali z naslednjim statusnim poročilom. Dodatno nastavljen čas RV se ne upošteva. Funkcija z radijskimi javljalniki dima FRW ali vodnimi senzorji v skladu z navodili za uporabo. LED pod zgornjim vrtljivim stikalom spremlja postopek učenja v skladu z navodili za uporabo in s kratkim utripanjem označuje krmilne ukaze med delovanjem.
