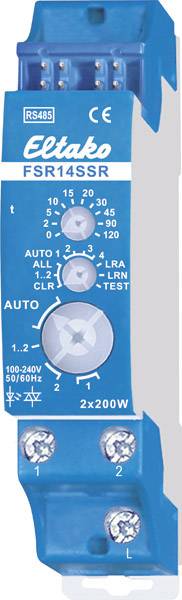

FSR14SSR Eltako RS485-Bus preklopni aktuator 2-kanalni vodilo Preklopna moč (maks.) 400 W

Impulzni stikalni rele brez zvoka z 2 kanali, 400 W. 2 polprevodniška releja brez potenciala. Dvosmerna. Izguba v stanju pripravljenosti le 0,1 vata. Povezava z Eltako RS485 avtobusom. Križni ožični avtobus in napajanje s skakalci. Če sta vklopljena oba releja FSR14, je potrebnih 0,4 W. Nazivna preklopna zmogljivost 400 W velja za en kontakt in tudi kot vsoto obeh kontaktov. Za povečanje zmogljivosti je dovoljena vzporedna povezava več naprav. Od proizvodnega tedna 12/17 z avtomatskim elektronskim izklopom previsoke temperature. Če je obremenitev manjša od 1 W, mora biti GLE priključen vzporedno z obremenitvijo. Če napajalna napetost ne uspe, se naprava določeno izklopi. Kanale lahko poučujete neodvisno drug od drugega kot ES in / ali ER kanale. Nadzor prizora: Z enim od štirih krmilnih signalov tipke, podučene kot potisni gumb scene z dvojnim zasukom, je mogoče za vsak prizor vklopiti ali izklopiti več kanalov enega ali več FSR14SSR. Centralni ukazi v računalniku se pošiljajo s programsko opremo za vizualizacijo in nadzor stavbe GFVS. Če želite to narediti, poučite v enem ali več FSR14SSR v računalniku. Gumbe učimo z vrtljivimi stikali in dva kanala se preizkusita, če je potrebno. Srednja in spodnja vrtljiva stikala so nato nastavljena na AUTO za normalno delovanje. Z zgornjim rotacijskim stikalom je za vse kanale nastavljen čas EW (0-120 sekund) za releje ali čas RV (0-120 minut) za impulzna stikala. Če se radijski senzorji svetlosti gibanja FBH (glavni) in / ali FBH (podrejeni) učijo, se zgornje rotacijsko stikalo za vsak kanal posebej uporablja za določitev preklopnega praga, pri katerem se osvetlitev vklopi ali izklopi. Nastavitve zgornjega vrtljivega stikala v skladu z navodili za uporabo. Če se učijo senzorji svetlosti radijske svetlosti FAH60, se zgornje rotacijsko stikalo za vsak kanal posebej uporablja za določitev preklopnega praga, pri katerem se osvetlitev vklopi ali izklopi, odvisno od svetlosti (od približno 0 luksov v položaju 0 do približno 50 luksov v položaj 120). Fiksna je histereza približno 300 luksov med vklopom in izklopom. Dodatni nastavljeni čas RV se ne upošteva. Na enem kanalu se lahko uči samo en FBH (glavni) ali FAH. Vendar se FBH (master) ali FAH lahko poučuje v več kanalih.
