GW Instek LCR-8201 visoko natančna merilna naprava digitalni zapisovalnik podatkov

GW Instek lansira novo serijo radiofrekvenčnih LCR testerjev ~ LCR 8200, ki vključuje štiri modele, največja frekvenca testiranja pa je do 30 MHz. Celotna serija ima 7-palčni barvni zaslon in visoko natančnost merjenja (0,08%). Rezultati meritev so lahko prikazani numerično ali grafično, odvisno od izbranega načina merjenja, tako da lahko uporabniki optimalno interpretirajo lastnosti preskusnega predmeta. Hkrati celotna paleta standardnih vmesnikov, kot sta naprava USB / RS-232C / upravljavec in GPIB, uporabnikom omogoča, da napravo upravljajo prek najbolj priljubljenega vmesnika, ne da bi morali skrbeti za dodatne stroške naložb v strojno opremo.

Poleg tega serija ponuja tudi funkcijo pomnilnika USB pri delovanju v grafičnem načinu. Izmerjene lastnosti in vrednosti preskusnega predmeta se shranijo za kasnejšo analizo. Več funkcij LCR-8200 lahko pomaga uporabnikom, da se enostavno odzovejo na potrebe testiranja pasivnih komponent pri raziskavah in razvoju, oblikovanju in proizvodnji.

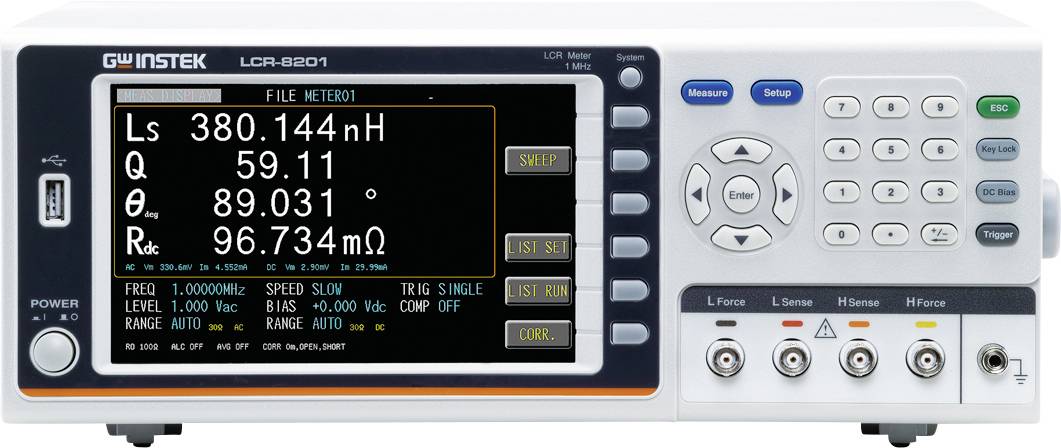

V numeričnem načinu merjenja je razdeljen na meritve MEAS in meritve LIST. V načinu merjenja MEAS lahko uporabniki izberejo do 4 (vsaj 1) želenih merilnih točk med 17 merilnimi parametri. Vsako izbrano merilno postavko je mogoče nastaviti za primerjavo (uspešno / neuspešno) ali funkcijo BIN za vrednotenje in razvrščanje, tako da lahko uporabniki zlahka prepoznajo rezultate meritve po barvi in tonu. V načinu LIST lahko uporabniki nastavijo 15 preskusnih točk in vsaka preskusna točka lahko neodvisno nastavi parametre, vključno s frekvenco / napetostjo / pristranskostjo, lahko pa celo nastavi neodvisno primerjalno funkcijo in način številskega prikaza (vrednost, vrednost razlike, odstotek razlike). Poleg tega je samodejni način sprožilca na voljo tudi v načinu LIST. Po vsakem merjenju LIST je naprava v sprožilnem mehanizmu v stanju pripravljenosti. Uporabniki morajo samo vstaviti naslednji DUT in test LIST se lahko samodejno zažene, prihrani čas s ponavljajočim se pritiskom na sprožilni gumb.

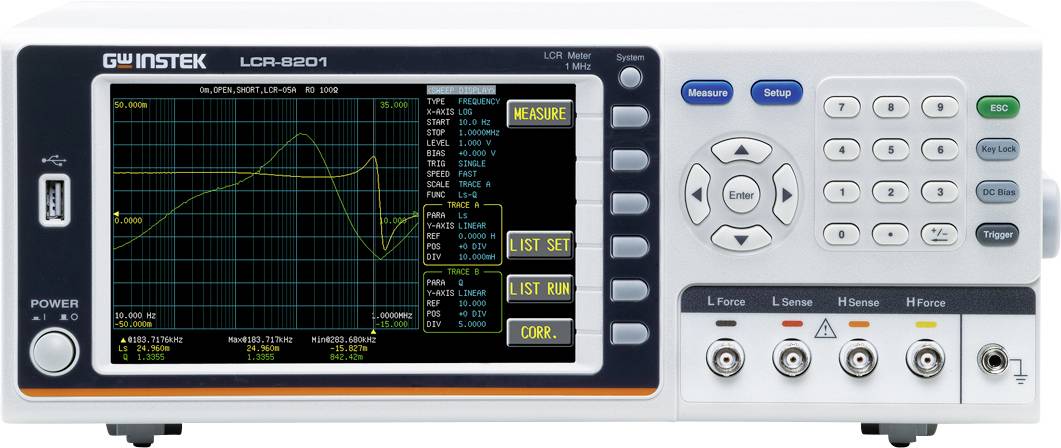

V grafičnem načinu merjenja SWEEP merjenje ponuja možnost skeniranja dveh parametrov hkrati (TRACK A / TRACK B). Relativne parametre pometanja, vključno z virom pometanja (frekvenca, napetost ali tok), vodoravnim / navpičnim merjenjem osi (LINEAR / LOG), hitrostjo itd., Tudi dodajanjem pristranskosti, lahko prilagodimo glede na dejanske potrebe uporabnika in biti testiran. Po končanem pometanju se lahko lestvica samodejno prilagodi glede na izbrano sled, tako da je celotno opazovanje jasnejše in lažje berljivo. Poleg tega lahko izbrisane grafike (bmp) in vrednosti (csv) shranite na bliskovni pogon za poznejše analize in aplikacije.

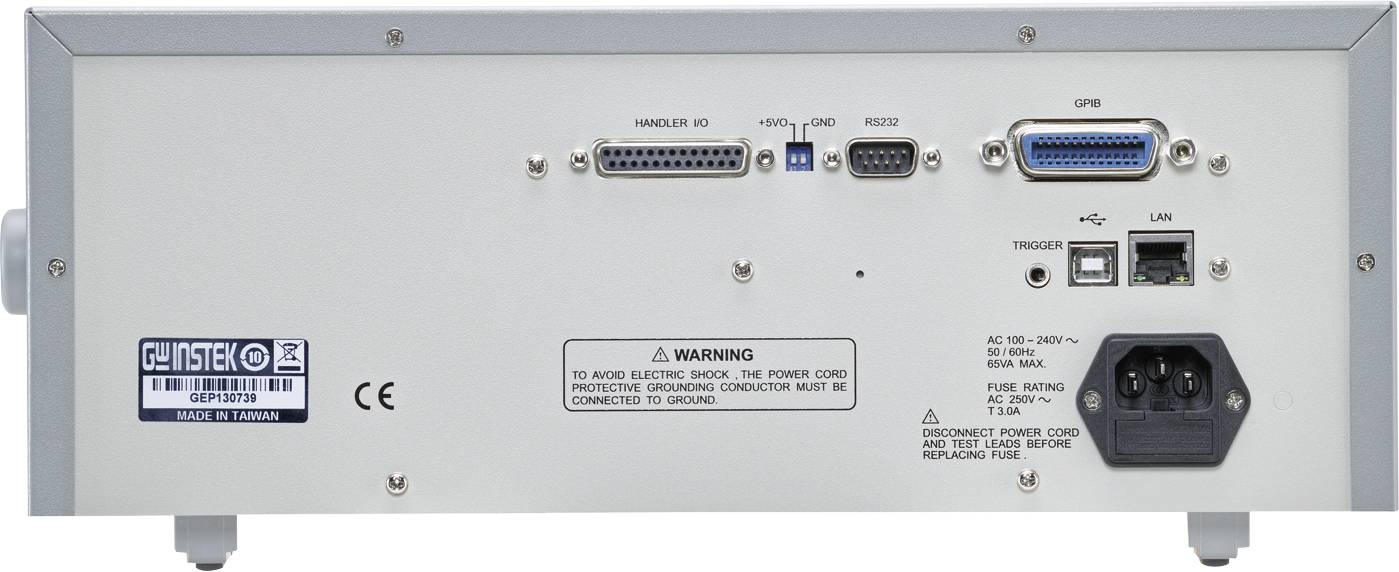

Ne glede na to, ali gre za zbiranje merilnih podatkov med preskusnim postopkom ali kolokacijo za sistemsko integracijo, serija LCR-8200 ponuja najobsežnejše komunikacijske vmesnike, vključno z USB napravo, RS-232C, LAN za povezavo z osebnim računalnikom in celo GPIB, ki so vsi standardni komunikacijski vmesniki. Uporabniki lahko izbirajo brez dodatnih stroškov glede na navade uporabe in udobje arhitekture sistema. Poleg tega serija LCR-8200 ponuja tudi upravljalni vmesnik za sistemsko integracijo PLC-jev ali sortirnikov.
