HARTING 09 66 356 6616 09663566616 konektor Število pinov: 25 THR 1 kos Piece

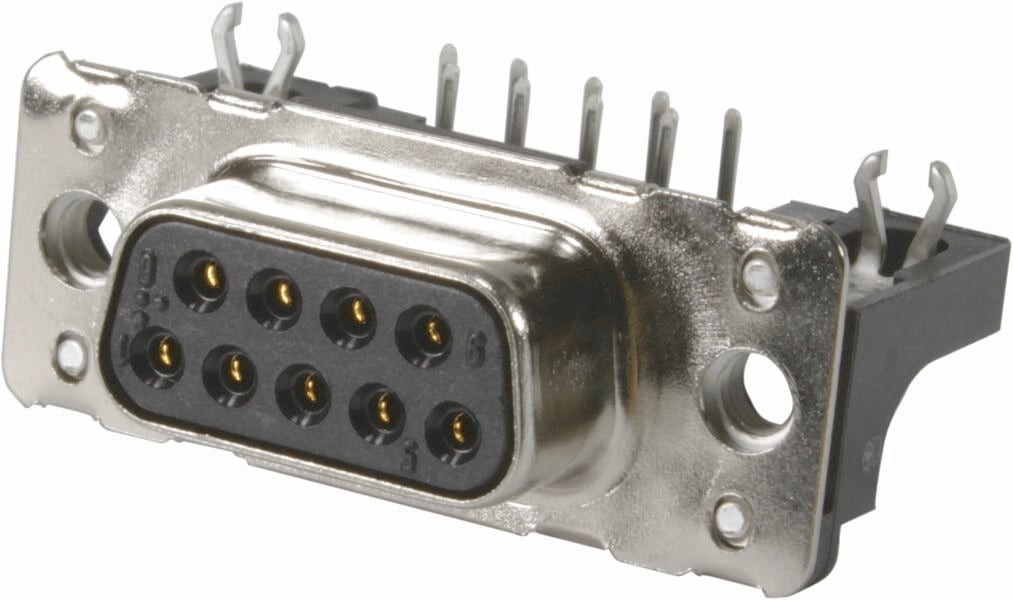

Kovinski D-Sub vtič z devetimi stiki, značilen za povezovanje računalniških perifernih naprav.
Vrsta embalaže
Piece
Vrsta izdelka
konektor
Izvedba
kotni ženski konektor
Število pinov
25
Priključek
THR
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,11.3.2027
Število
Skupaj (11,99 € / Kos)
11,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Konektor

  • Besedilo je strojno prevedeno.

Tehnične specifikacije

  • Serija: D-Sub
  • Sestavni del: konektor
  • Opis stika: preluknjana;
  • Vrsta povezave: spajkalna povezava za reflow (THR)
  • Vrsta povezave: matična plošča na hčerinsko kartico
  • Število stikov: 25
  • Dolžina žebljička: 2,9 mm
  • Vrsta zaklepanja: prirobnica z navojem 4-40 UNC
  • Razmak, priključna stran: 2,76 mm
  • Nazivni tok: ‌ 6,5 A
  • Izolacijska upornost:> 1010Ω
  • Kontaktni upor: ≤ 10 mΩ
  • Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 15 s)
  • Cikli parjenja: ≥ 250
  • Preskusna napetost Ueff: 1 kV
  • Skupina izolacijskih materialov: II (400 ≤ CTI< 600)
  • Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni (PCT); Ohišje: jeklo, ponikljano
  • Barvni vložek: siva
  • Material kontaktov: bakrova zlitina
  • Kontaktna površina: plemenita kovina preko Ni
  • Razred vnetljivosti materiala po UL 94: V-0
  • Standardi: DIN 41652
  • Neto teža: 12,88 g
  • Opis: Standard
  • Odmik: ≥ 1 mm
  • Plazna pot: ≥ 1 mm
  • Montaža tiskanega vezja: z zaskočnimi sponkami
  • Vroče priključitev: ne
  • Debelina tiskanega vezja: ≥1,6 mm
  • Vstavitvena sila: ≤ 83 N
  • Vlečna sila: ≥ 7,8 N;
  • Spol: ženski
  • Opis: Nizek profil
  • Zatezni moment: ≤0,6 Nm vijačnih vijakov
  • Velikost: D-Sub 3
  • Razmik med vrstami: 2,54 mm
  • Vgradna višina: ‌ 3,6 mm
Vrsta embalaže

Piece

Vrsta

D-Sub

Vrsta izdelka

konektor

Izvedba

kotni ženski konektor

Število pinov

25

Priključek

THR

Vsebina

1 kos

Vtični cikli

≥ 250

Proizv. št. delov

09663566616

Barva

siva

Vrsta kontakta

vtisnjeni kontakt

Material kontakta

bakrena zlitina

Kontaktna površina

žlahtne kovine

RM

2.76 mm

Značilnosti

za thr spajkalno povezavo

Vrsta

09 66 356 6616

Plug/bus

25

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3004216 HARTING 09 66 356 6616 09663566616 konektor Število pinov: 25 THR 1 kos Piece

Tehnični podatki 3004216 HARTING 09 66 356 6616 09663566616 konektor Število pinov: 25 THR 1 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3004216 HARTING 09 66 356 6616 09663566616 konektor Število pinov: 25 THR 1 kos Piece

Opis

Konektor, nizkoprofilni, priključek za reflow spajkanje (THR), nazivni tok: 6,5 A, vtičnica, velikost: D-Sub 3

Besedilo je strojno prevedeno.
