HARTING 09 67 515 8775 09675158775 konektor Število pinov: 15 spajkalni 1 kos Piece

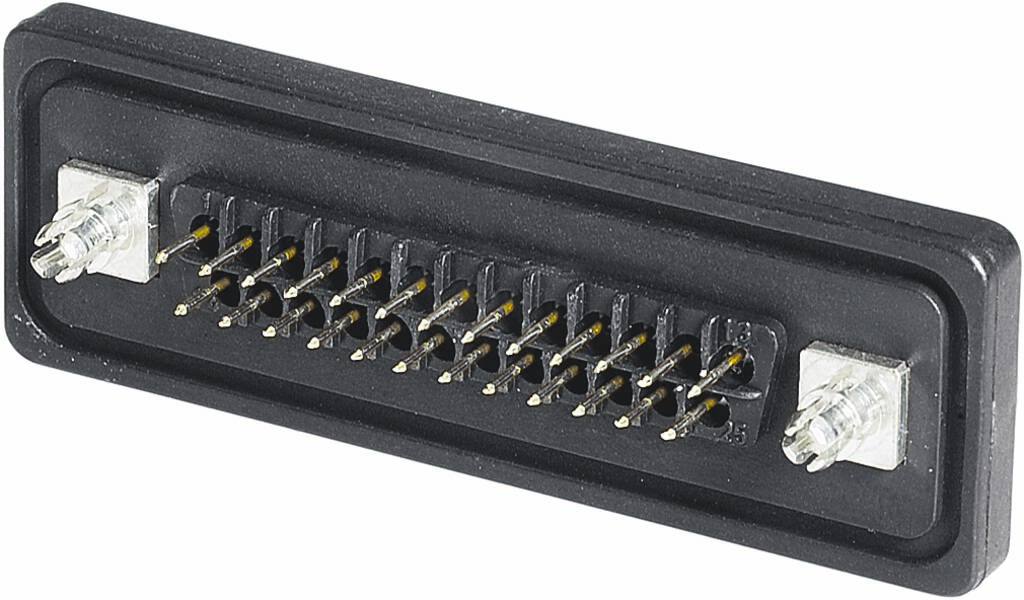

Črni konektorski priključek s 25 igli v dveh vrstah, pravokotne oblike, s stranskimi vijaki za pritrditev.
Vrsta embalaže
Piece
Vrsta izdelka
konektor
Izvedba
ravni ženski konektor
Število pinov
15
Priključek
spajkalni
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,20.4.2027
Število
Skupaj (39,99 € / Kos)
39,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Konektor

  • Besedilo je strojno prevedeno.

Tehnične specifikacije

  • Serija: D-Sub
  • Sestavni del: konektor
  • Opis kontakta: zasukan;ravni
  • Vrsta povezave: povezava z valovito spajko
  • Število stikov: 15
  • Način zaklepanja: prirobnica z navojem M3
  • Razmak, priključna stran: 2,74 mm
  • Nazivni tok: ‌ 5 A
  • Izolacijska upornost:> 5 x 109Ω
  • Kontaktni upor: ≤ 10 mΩ
  • Mejna temperatura: -25... +70 °C
  • Cikli parjenja: ≥ 500
  • Preskusna napetost Ueff: 1,2 kV
  • Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
  • Uporabljen material: termoplastični material, ojačen s steklenimi vlakni; lupina: medenina, pokositrena
  • Barvni vložek: rdeča
  • Material kontaktov: bakrova zlitina
  • Kontaktna površina: plemenita kovina preko Ni
  • Razred vnetljivosti materiala po UL 94: V-0
  • Standardi: DIN 41652
  • Neto teža: 13,58 g
  • Debelina sloja: ≥ 30 µinch
  • Oznaka: IP67
  • Odmik: ≥ 1 mm
  • Plazna pot: ≥ 1 mm
  • Montaža tiskanega vezja: z zaskočnimi sponkami
  • Vroče priključitev: ne
  • Material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
  • Debelina tiskanega vezja: ‌1,6 mm
  • Spol: ženski
  • Opis: z zadnjim okvirjem
  • Nadaljnji kontakti: z ozemljitvenim kontaktom
  • Razred zaščite po IEC 60529: IP67
  • Zatezni moment: 0,4... ‌0,6 Nm vijačni vijak
  • Velikost: D-Sub 2
  • Material tesnila: silikon
  • Barva tesnila: rdeča
  • Razmik med vrstami: 2,84 mm
  • Montažna višina: ‌ 8 mm
Vrsta embalaže

Piece

Vrsta

D-Sub

Vrsta izdelka

konektor

Izvedba

ravni ženski konektor

Število pinov

15

Priključek

spajkalni

Vsebina

1 kos

Vtični cikli

≥ 500

Razporeditev

15 signalnih kontaktov

Proizv. št. delov

09675158775

Barva

rdeča

Vrsta kontakta

strojni kontakt

Material kontakta

bakrena zlitina

Kontaktna površina

žlahtne kovine

RM

2.74 mm

IP67

Značilnosti

za spajkanje na tiskana vezja

Vrsta

09 67 515 8775

Plug/bus

15

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3004377 HARTING 09 67 515 8775 09675158775 konektor Število pinov: 15 spajkalni 1 kos Piece

Tehnični podatki 3004377 HARTING 09 67 515 8775 09675158775 konektor Število pinov: 15 spajkalni 1 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3004377 HARTING 09 67 515 8775 09675158775 konektor Število pinov: 15 spajkalni 1 kos Piece

Opis

Konektor, z zadnjim okvirjem, valovito spajkano povezavo, nazivni tok: 5 A, vtičnica, velikost: D-Sub 2
