HARTING 09051486951 večpolni moški konektor Število vrst 3 1 kos

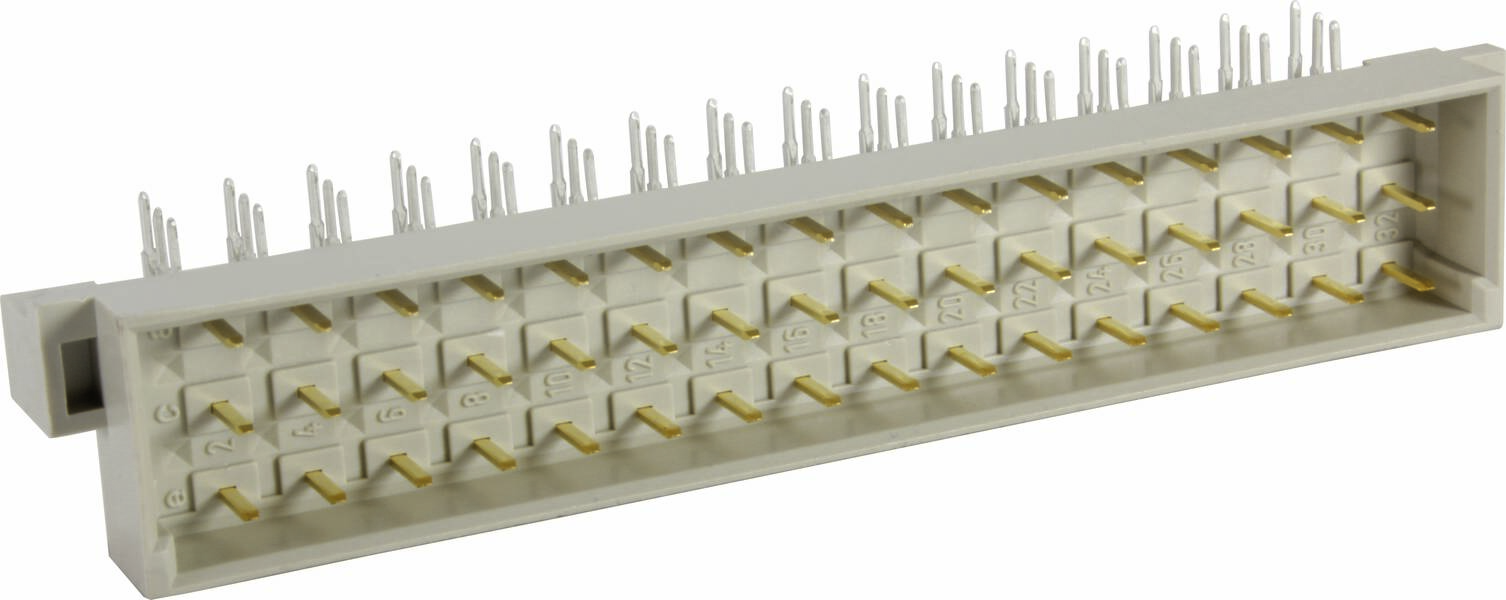

Pravokotni, večpolni, bel vtični priključek z mnogimi kovinskimi igli, razporejenimi v dveh vrstah.
Vrsta izdelka
večpolni moški konektor
Izvedba
pod kotom
RM
5.08 mm
Vsebina
1 kos
Skupno število polov
48
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,25.3.2027
Število
Skupaj (17,99 € / Kos)
17,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

HARTING 09 05 148 6951 večpolni moški konektor Število vrst 3 Skupno število polov 48 1 kos

  • Skupno število polov 48
  • Število vrst 3
  • Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

  • Serija: DIN 41612
  • Komponenta: moški konektor
  • Opis kontakta: pod kotom
  • Vrsta povezave: povezava z valovito spajko
  • Vrsta povezave: Matična plošča na hčerinsko kartico; Razširitvena kartica; PCB na kabel
  • Število stikov: 48
  • Vrstice vtičnih kontaktov: 3
  • Rešetka, priključna stran: 5,08 mm
  • Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
  • Izolacijska upornost:> 1012Ω
  • Kontaktni upor: ≤ 15 mΩ
  • Mejna temperatura: -55... +125 °C
  • Sila vstavljanja in izvleka: ≤ 75 N
  • Cikli parjenja: ≥ 400
  • Preskusna napetost Ueff: 1,55 kV
  • Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
  • Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
  • Barvni vložek: RAL 7032 (prodnato siva)
  • Material kontaktov: bakrova zlitina
  • Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
  • Razred vnetljivosti materiala po UL 94: V-0
  • Standardi: IEC 60603-2
  • Neto teža: 16,46 g
  • Oznaka: Tip E
  • Korak, vtična stran: 5,08 mm
  • Odmik: ≥ 3 mm
  • Plazna pot: ≥ 3 mm
  • Lastnosti: brez svinca
  • Montaža tiskanega vezja: s prirobnico
  • Vroče priključitev: ne
  • Železniška klasifikacija: F4/I3 po NFF 16-101/102
  • Kontaktni sklop: vrstice a, c in e, pozicije 2, 4, ... , 30, 32
  • Kodiranje: kodiranje lukenj; kodiranje izgub kontakta;
  • vodilni kontakt na položaju: a2;a32
Vrsta izdelka

večpolni moški konektor

Izvedba

pod kotom

Skupno število polov

48

Število vrst

3

RM

5.08 mm

Priključek

spajkalni

Barva

prodno siva (RAL 7032)

Material ohišja

PA

Proizv. št. delov

09051486951

Vsebina

1 kos

Material kontakta

bakrena zlitina

Vrsta

09 05 148 6951

Prehodna upornost

15 mΩ

Izolacijska upornost

1012 Ω

Printed circuit board to cable

Other

48

Other

-55-125 °C

Other

Soldering connection

Tin

5.08 mm

3

5.08 mm

Thermoplastic

0°/180° (horizontal)

Flange

6 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3003531 HARTING 09051486951 večpolni moški konektor Število vrst 3 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3003531 HARTING 09051486951 večpolni moški konektor Število vrst 3 1 kos

Opis

Moški konektor, valovito spajkalna povezava, nazivni tok: 6 A, kontakti: 48, pod kotom, bakrova zlitina
