Name: HARTING 09100033106 moški vložek Han® 1A 3 + PE stiskalni 1 kos
Brand: HARTING
SKU: 3007784
Availability: BackOrder

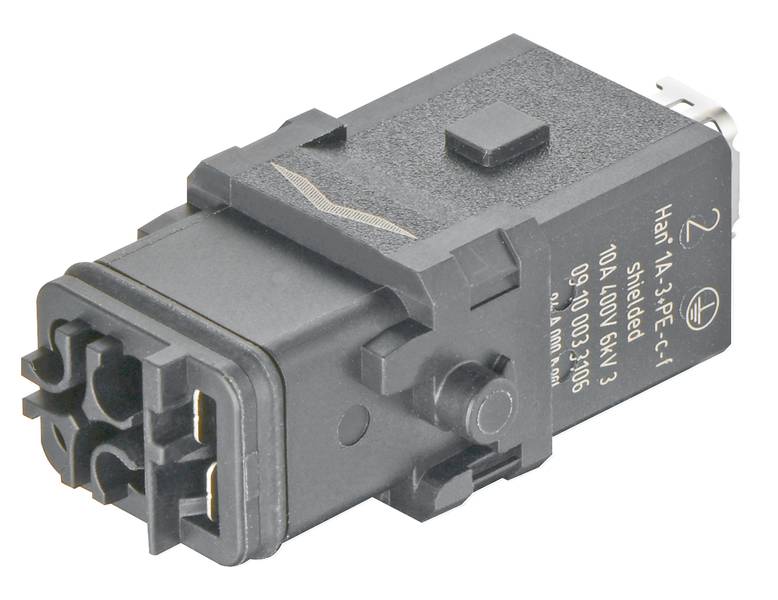

Črni elektronski priključek pravokotne oblike z več priključnimi točkami in napisom na strani.

Vrsta izdelka

moški vložek

Serija

Han® 1A

Priključek

stiskalni

Skupno število polov

3 + PE

Prečni prerez prevodnika (min.)

0.14 mm²

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,23.4.2027

Število

kos - zaloga Nemčija

Skupaj (9,49 € / Kos)

9,49 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Serija: Han® 1A
Vrsta povezave: stisnjena povezava
Število stikov: 3
Vrsta zaklepanja: vzdolžni nosilec
Nazivni tok: ‌ 10 A
Izolacijska upornost:> 108Ω
Mejna temperatura: -30... +90 ℃
Cikli parjenja: ≥ 100
Materialni vložek: poliamid (PA)
Barvni vložek: RAL 9005 (globoko črna)
Razred vnetljivosti materiala po UL 94: V-0
Standardi: EN 45545-2 Protipožarna zaščita v železniških vozilih; IEC 61373, razred 1; IEC 61984
Neto teža: 13 g
Nazivna napetost: 400 V
Nazivna impulzna napetost: 6 kV
Stopnja onesnaženosti: 3
Opombe: Konfiguracija Han® 1A, ki je sestavljena le iz kontaktnih vložkov (z ali brez razbremenitve napetosti, 09 10 000 5300), je konektor brez kapsule v skladu z IEC 61984. Zaščito pred električnim udarom mora uporabnik zagotoviti s tipom namestitve. Pri kontaktnem vložku Han® 1A ni prevodne povezave med PE kontaktom in zaščitnim elementom. Za zaščito pred električnim udarom mora uporabnik priključiti oklop priključenega kabla na oklopnem elementu na zaščitno ozemljitev (PE).;Kontaktni vložki ne smejo biti priključeni ali odklopljeni pod napetostjo/obremenitvijo.;Kontaktni vložki ne smejo biti pod napetostjo, ko so izklopljeni.
Požarna zaščita v tirnih vozilih: EN 45545-2 (2020-08)
Spol: ženski
Prerez vodnika: 0,14... 2,5 mm²
Oklop: s kabelskimi vezicami
dodatni kontakti: + oklop
Razred zaščite po IEC 60529: IP20
Velikost: 1 A
Odobritve: DNV GL
PE kontakt: da
Material tesnila: NBR
Nazivna napetost po UL: 600 V
Barva tesnila: črna
Nazivni tok po UL: 15 A AWG 14

Vrsta izdelka: moški vložek

Barva: intenzivna črna (RAL 9005)

Serija: Han® 1A

Priključek: stiskalni

Število pinov: 3

Skupno število polov: 3 + PE

Prečni prerez prevodnika (min.): 0.14 mm²

Prečni presek prevodnika (maks.): 2.5 mm²

Vtični cikli: 100

Serija: Han® 1A

Vsebina: 1 kos

Maks. temperatura: +90 °C

Min. temperatura: -30 °C

Število pola: da

: 400 V

: FALSE

: 3

: Bus

: -30-90 °C

: V0

: 6 kV

: Crimp connection

: Other

: 3

: FALSE

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: TRUE

: Other

: Thermoplastic

: 10 A

: Thermoplastic

: 100

: 3
