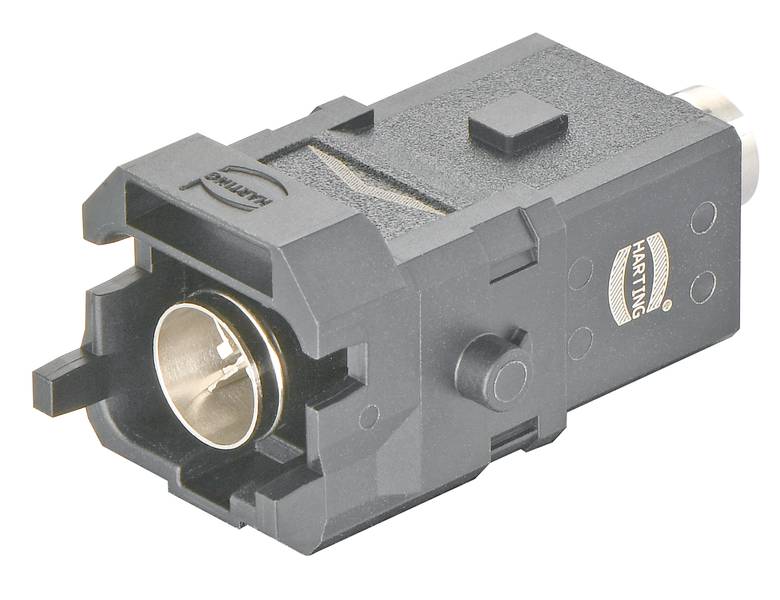

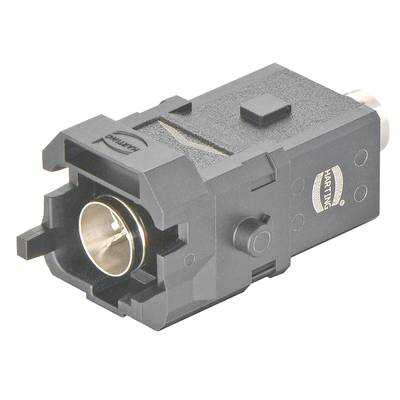

HARTING 09100083001 moški vložek Han® 1A 8 stiskalni 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Serija
Han® 1A
Priključek
stiskalni
Skupno število polov
8
Prečni prerez prevodnika (min.)
0.08 mm²
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
53,99 €
3
3% = 1,75 €
52,24 €
5
5% = 2,46 €
51,53 €
10
5% = 2,92 €
51,07 €
25
6% = 3,45 €
50,54 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (53,99 € / Kos)
53,99 €
z DDV
Tehnične specifikacije
- Serija: Han® 1A
- Vrsta povezave: stisnjena povezava
- Število stikov: 8
- Vrsta zaklepanja: zaskočna ključavnica
- Nazivni tok: 0,5 A
- Izolacijska upornost:> 108Ω
- Mejna temperatura: -30... +90 ℃
- Cikli parjenja: ≥ 100
- Materialni vložek: poliamid (PA)
- Barvni vložek: RAL 9005 (globoko črna)
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: EN 45545-2 Protipožarna zaščita v železniških vozilih; IEC 61373, razred 1; IEC 61984
- Neto teža: 19 g
- Nazivna napetost: 48 V
- Nazivna impulzna napetost: 0,8 kV
- Stopnja onesnaženosti: 3
- Opombe: Konfiguracija Han® 1A, ki je sestavljena le iz kontaktnih vložkov (z ali brez razbremenitve napetosti, 09 10 000 5300), je konektor brez kapsule v skladu z IEC 61984. Zaščito pred električnim udarom mora uporabnik zagotoviti z vrsto namestitve.;Kontaktni vložki ne smejo biti vstavljeni ali izklopljeni pod napetostjo/obremenitvijo.;Kontaktni vložki ne smejo biti pod napetostjo, ko so izključeni.
- Požarna zaščita v tirnih vozilih: EN 45545-2 (2020-08)
- Hitrost prenosa podatkov: 10 Mbit/s; 100 Mbit/s; 1 Gbit/s; 2,5 Gbit/s; 5 Gbit/s; 10 Gbit/s
- Spol: Pero
- Prerez vodnika: 0,08... 0,25 mm²
- Oklop: s kabelskimi vezicami
- dodatni kontakti: + oklop
- Prenosne lastnosti: Cat 6A Class EA do 500 MHz
- Razred zaščite po IEC 60529: IP20
- Velikost: 1 A
- Odobritve: DNV GL
- Vrsta izdelka
moški vložek
- Barva
intenzivna črna (RAL 9005)
- Serija
Han® 1A
- Priključek
stiskalni
- Število pinov
8
- Skupno število polov
8
- Prečni prerez prevodnika (min.)
0.08 mm²
- Prečni presek prevodnika (maks.)
0.25 mm²
- Vtični cikli
≥ 100
- Serija
Han® 1A
- Vsebina
1 kos
- Maks. temperatura
+90 °C
- Min. temperatura
-30 °C
48 V
FALSE
8
Pin
-30-90 °C
V0
0.8 kV
Crimp connection
Other
3
FALSE
0.08-0.25 mm²
0.08-0.25 mm²
FALSE
Other
Thermoplastic
0.5 A
Thermoplastic
100
8
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3007855 HARTING 09100083001 moški vložek Han® 1A 8 stiskalni 1 kos
Tehnični podatki 3007855 HARTING 09100083001 moški vložek Han® 1A 8 stiskalni 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3007855 HARTING 09100083001 moški vložek Han® 1A 8 stiskalni 1 kos
Opis
Vložki, stiskalni priključek, zatič, poliamid (PA), RAL 9005 (globoko črna), nazivni tok: 0,5 A, velikost: 1 A, kontakti: 8 + oklop
