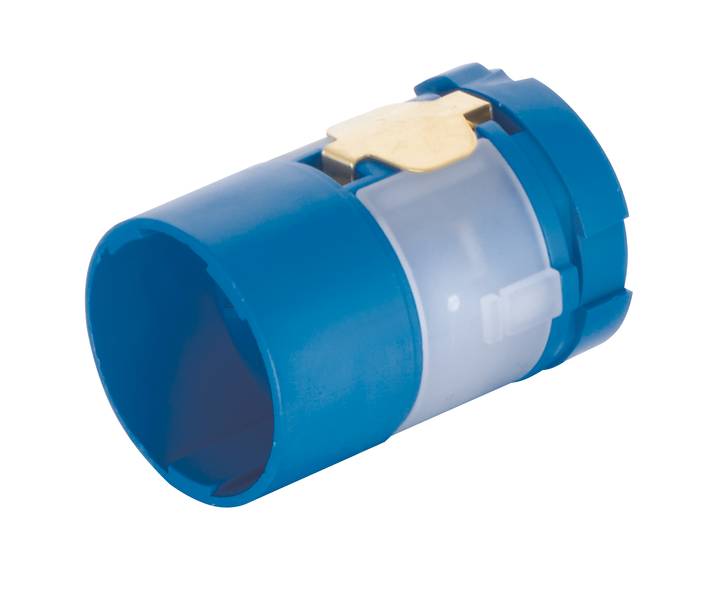

HARTING 09156083001 M23 vložek Skupno število polov: 8 + PE 1 kos
Vrsta izdelka
M23 vložek
Skupno število polov
8 + PE
Priključek
stiskalni
Vsebina
1 kos
Vrsta
09 15 608 3001
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
18 kos - zaloga Nemčija
Število
Skupaj (9,99 € / Kos)
9,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Serija: M23 krožni konektor
- Sestavni del: vstavki
- Vrsta povezave: stisnjena povezava
- Število stikov: 8
- Izolacijska upornost:> 1013Ω
- Mejna temperatura: -40... +125 °C
- Cikli parjenja: ≥ 500
- Preskusna napetost Ueff: 4 kV
- Materialni vložek: poliamid (PA)
- Barvni vložek: modra
- Razred vnetljivosti materiala po UL 94: V-0
- Neto teža: 7,84 g
- Ime: moč
- Število signalnih kontaktov: 4
- Število napajalnih kontaktov: 3
- Opombe: Stiskalne kontakte naročite posebej.;4x 2 mm;4x 1 mm
- Požarna zaščita v tirnih vozilih: EN 45545-2 (2020-08)
- Spol: Pero
- Prerez vodnika: 0,14... 4 mm²
- nadaljnji kontakti: PE kontakt
- Nazivni tok (signal): 8 A
- Nazivni tok (moč): 28 A
- Nazivna napetost (moč): 600 V
- Nazivna napetost (signal): 300 V
- Nazivna impulzna napetost (signal): 2,5 kV
- Stopnja onesnaženosti (signal): 3
- Nazivna impulzna napetost (moč): 4 kV
- Stopnja onesnaženja (moč): 3
- Vrsta
09 15 608 3001
- Vrsta izdelka
M23 vložek
- Skupno število polov
8 + PE
- Priključek
stiskalni
- Barva
modra
- Vsebina
1 kos
- Maks. temperatura
+125 °C
- Min. temperatura
-40 °C
- Število pola
da
- Teža
7.84 g
- Proizv. št. delov
09156083001
- Število pinov
8
- maks. prerez
4 mm²
- Min. prečni prerez
0.14 mm²
- Območje prečnega prereza
0.14 - 4 mm²
8
Pin
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
FALSE
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3007849 HARTING 09156083001 M23 vložek Skupno število polov: 8 + PE 1 kos
Tehnični podatki 3007849 HARTING 09156083001 M23 vložek Skupno število polov: 8 + PE 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3007849 HARTING 09156083001 M23 vložek Skupno število polov: 8 + PE 1 kos
Opis
Vložki, stisnjen priključek, zatič, poliamid (PA), modra, kontakti: 8 kontaktov PE, presek vodnika: 0,14...4 mm²
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
