HARTING 09380183102 moški vložek Han® Com 18 + PE stiskalni 1 kos Piece
Vrsta embalaže
Piece
Vrsta izdelka
moški vložek
Serija
Han® Com
Priključek
stiskalni
Skupno število polov
18 + PE
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (104,99 € / Kos)
104,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Serija: Han-Com®
- Vrsta povezave: stisnjena povezava
- Število stikov: 18
- Nazivni tok: 40 A
- Izolacijska upornost:> 1010Ω
- Mejna temperatura: -40... +125 °C
- Cikli parjenja: ≥ 500
- Materialni vložek: polikarbonat (PC)
- Barvni vložek: RAL 7032 (prodnato siva)
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60664-1; IEC 61984
- Neto teža: 67,19 g
- Oznaka: Han® K 6/12
- Število signalnih kontaktov: 12
- Število napajalnih kontaktov: 6
- Nazivna napetost: 690 V
- Nazivna impulzna napetost: 8 kV
- Stopnja onesnaženosti: 3
- Opombe: Kontakte za stiskanje naročite posebej.
- Požarna zaščita v tirnih vozilih: EN 45545-2 (2020-08)
- Spol: ženski
- Prerez vodnika: 1,5 ... 6 mm² moč 0,14 ... 2,5 mm² signala
- Velikost: 16 B
- Odobritve: DNV GL
- Nazivni tok (signal): 10 A
- PE kontakt: da
- Zunanji premer jedra: ≤5 mm
- Nazivna impulzna napetost (signal): 4 kV
- Stopnja onesnaženosti (signal): 3
- Nazivna napetost vodnik-ozemljitev (signal): 230 V
- Nazivna napetost prevodnik-prevodnik (signal): 400 V
- Vrsta embalaže
Piece
- Vrsta izdelka
moški vložek
- Barva
prodno siva (RAL 7032)
- Serija
Han® Com
- Priključek
stiskalni
- Število pinov
18
- Skupno število polov
18 + PE
- Prečni prerez prevodnika (min.)
0.14 mm²
- Prečni presek prevodnika (maks.)
6 mm²
- Presek vodnika moč kontakta (min.)
1.5 mm²
- Presek vodnika kontaktna moč (maks.)
6 mm²
- Prečni presek vodnika kontrola kontakta (min.)
0.14 mm²
- Prečni prerez vodnika kontakta za krmiljenje (maks.)
2.5 mm²
- Vtični cikli
≥ 500
- Serija
Han-Com®
- Vsebina
1 kos
- Maks. temperatura
+125 °C
- Min. temperatura
-40 °C
- Število pola
da
690 V
FALSE
18
Bus
-40-125 °C
V0
8 kV
Crimp connection
Other
3
FALSE
1.5-6 mm²
1.5-6 mm²
TRUE
Other
Thermoplastic
40 A
Thermoplastic
500
18
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3007827 HARTING 09380183102 moški vložek Han® Com 18 + PE stiskalni 1 kos Piece
Tehnični podatki 3007827 HARTING 09380183102 moški vložek Han® Com 18 + PE stiskalni 1 kos Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3007827 HARTING 09380183102 moški vložek Han® Com 18 + PE stiskalni 1 kos Piece
Opis

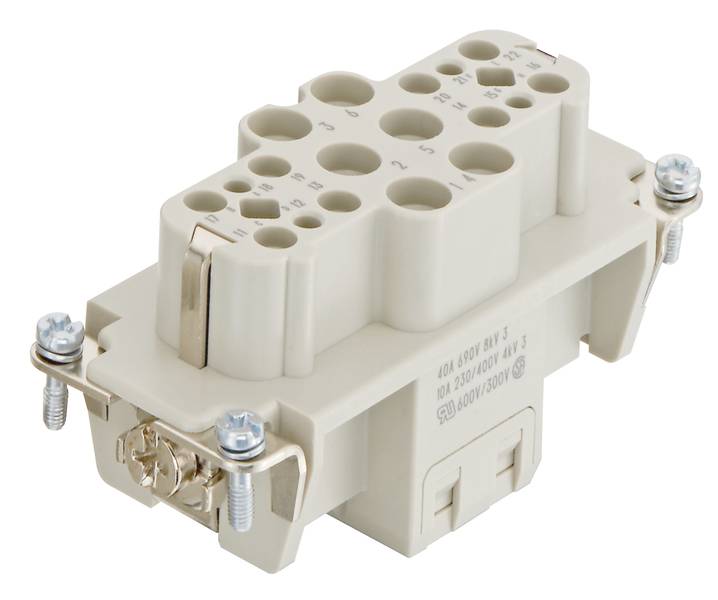

Vložki, stiskalni priključek, vtičnica, polikarbonat (PC), RAL 7032 (prodnato siva), nazivni tok: 40 A, velikost: 16 B, kontakti: 18
