Name: HARTING 15822082601333 vzmetna letev 1 kos
Brand: HARTING
SKU: 2999570
Availability: BackOrder

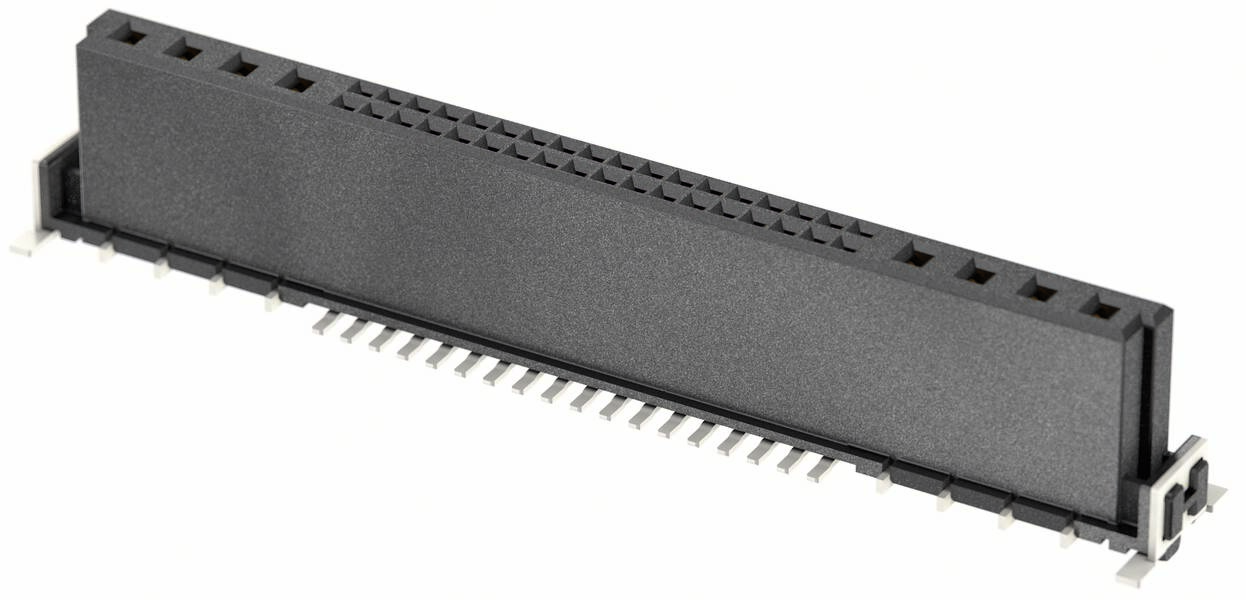

Črno pravokotno ohišje konektorja z več igli je postavljeno na beli površini.

Vrsta izdelka

vzmetna letev

Izvedba

raven

1.27 mm

2.54 mm

Vsebina

1 kos

Skupno število polov

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,8.3.2027

Število

kos - zaloga Nemčija

Skupaj (14,99 € / Kos)

14,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

HARTING 15 82 208 2601 333 vzmetna letev Skupno število polov 10 1 kos

Skupno število polov 10
Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

Serija: har-flex®
Komponenta: ženski konektor
Opis kontakta: naravnost
Vrsta povezave: spajkalna povezava z reflowom (SMT)
Vrsta povezave: matična plošča na hčerinsko kartico;
Število stikov: 10
Rešetka, priključna stran: 1,27 mm;
Izolacijska upornost:> 1010Ω
Kontaktni upor: ≤ 25 mΩ
Mejna temperatura: -55... +125 °C
Cikli parjenja: ≥ 500
Testna napetost Ueff: 0,5 kV signal/moč; 1,39 kV moč/moč
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Uporabljen material: polimer s tekočimi kristali (LCP)
Barvni vložek: črna
Material kontaktov: bakrova zlitina
Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
Razred vnetljivosti materiala po UL 94: V-0
Ime: Hibrid
Korak, vtična stran: 1,27 mm;
Razdalja med signalnimi kontakti ≥1,74 mm;
Plezna razdalja: ≥0,4 mm PCB: ≥1,11 mm PCB: signalni kontakti ≥1,89 mm priključek: ≥2,09 mm signal do napajalnih kontaktov
Višina sklada: 9,05 mm
Število signalnih kontaktov: 8
Število napajalnih kontaktov: 2
Nazivna napetost: v skladu z IEC 60664-1
Nazivna impulzna napetost: 1,5 kV
Stopnja onesnaženosti: 2
Raven občutljivosti na vlago (MSL): 1 po ECA/IPC/JEDEC J-STD-020D
Stopnja občutljivosti procesa (PSL): R0 v skladu z ECA/IPC/JEDEC J-STD-020D
Koplanarnost kontaktov: ‌ 0,12 mm

Vrsta izdelka: vzmetna letev

Izvedba: raven

Skupno število polov: 10

RM: 1.27 mm
2.54 mm

Priključek: SMT

Barva: črna

Material ohišja: PA

Proizv. št. delov: 15822082601333

Vsebina: 1 kos

Material kontakta: bakrena zlitina

Vrsta: 15 82 208 2601 333

Prehodna upornost: 25 mΩ

Izolacijska upornost: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2999570 HARTING 15822082601333 vzmetna letev 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2999570 HARTING 15822082601333 vzmetna letev 1 kos

Opis

Ženski konektor, reflow spajkalna povezava (SMT), kontakti: 10, ravni, bakrova zlitina, plemenita kovina preko Ni na priključni strani, Sn preko Ni na priključni strani
