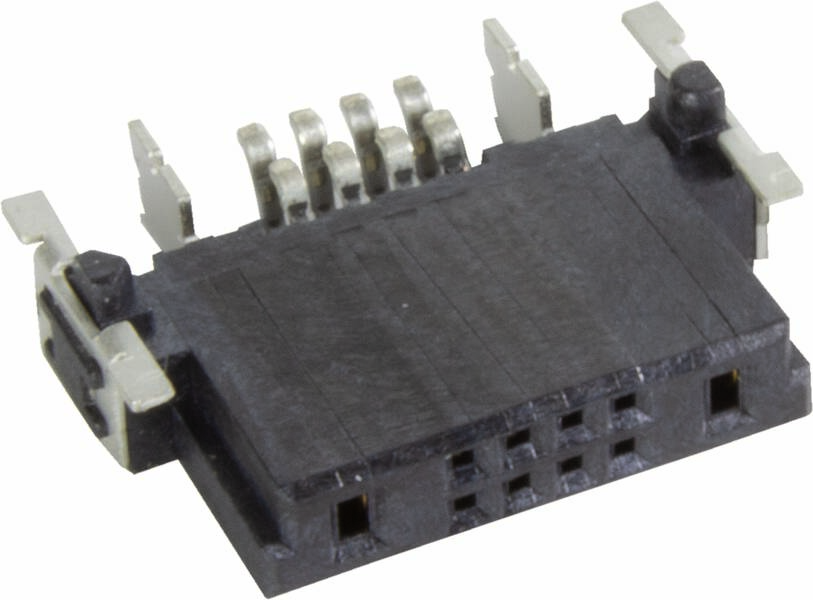

HARTING 15852082601000 vzmetna letev 400 kos
Vrsta izdelka
vzmetna letev
Izvedba
pod kotom
RM
1.27 mm
2.54 mm
Vsebina
400 kos
Skupno število polov
10
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število (velikost pakiranja 400 kos)
Skupaj (1985,00 € / Kos)
1985,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 15 85 208 2601 000 vzmetna letev Skupno število polov 10 400 kos
- Skupno število polov 10
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 400 kos
Tehnične specifikacije
- Serija: har-flex®
- Komponenta: ženski konektor
- Opis kontakta: pod kotom
- Vrsta povezave: spajkalna povezava z reflowom (SMT)
- Vrsta povezave: matična plošča na hčerinsko kartico; razširitvena kartica
- Število stikov: 10
- Rešetka, priključna stran: 1,27 mm;
- Nazivni tok: 22,5 A
- Izolacijska upornost:> 1010Ω
- Kontaktni upor: ≤ 25 mΩ
- Mejna temperatura: -55... +125 °C
- Cikli parjenja: ≥ 500
- Testna napetost Ueff: 0,5 kV signal/moč; 1,39 kV moč/moč
- Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
- Uporabljen material: polimer s tekočimi kristali (LCP)
- Barvni vložek: črna
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Ime: Hibrid
- Korak, vtična stran: 1,27 mm;
- Razdalja med signalnimi kontakti ≥1,74 mm;
- Plezna razdalja: ≥0,4 mm PCB: ≥1,11 mm PCB: signalni kontakti ≥1,89 mm priključek: ≥2,09 mm signal do napajalnih kontaktov
- Število signalnih kontaktov: 8
- Število napajalnih kontaktov: 2
- Nazivna napetost: v skladu z IEC 60664-1
- Nazivna impulzna napetost: 1,5 kV
- Stopnja onesnaženosti: 2
- Raven občutljivosti na vlago (MSL): 1 po ECA/IPC/JEDEC J-STD-020D
- Stopnja občutljivosti procesa (PSL): R0 v skladu z ECA/IPC/JEDEC J-STD-020D
- Koplanarnost kontaktov: 0,12 mm
- Vrsta izdelka
vzmetna letev
- Izvedba
pod kotom
- Skupno število polov
10
- RM
1.27 mm
2.54 mm
- Nazivni tok
22.5 A
- Nazivni tok - zaokrožen
22.5 A
- Priključek
SMT
- Barva
črna
- Material ohišja
PA
- Proizv. št. delov
15852082601000
- Vsebina
400 kos
- Material kontakta
bakrena zlitina
- Vrsta
15 85 208 2601 000
- Prehodna upornost
25 mΩ
- Izolacijska upornost
1010 Ω
Other
10
Other
-55-125 °C
Other
1.5 kV
Soldering connection
Tin
1.27 mm
1.27 mm
Liquid crystal polymer
0°/180° (horizontal)
Other
22.5 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2999557 HARTING 15852082601000 vzmetna letev 400 kos
Tehnični podatki 2999557 HARTING 15852082601000 vzmetna letev 400 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2999557 HARTING 15852082601000 vzmetna letev 400 kos
Opis
Ženski konektor, spajkalna povezava za reflow (SMT), nazivni tok: 22,5 A, kontakti: 10, pod kotom, bakrova zlitina
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
