HT Instruments PV-SERVICE KIT komplet vde preizkuševalne naprave
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Vrsta izdelka
komplet vde preizkuševalne naprave
delovni standardi (lastni)
- Merilna kategorija
CAT III 1000 V
- Merilno območje (VDE)
izolacijski upor
- DIN standard
DIN EN 62446
- Vrsta zaslona
LCD
- Natančnost
2.5 %
- Vrsta
PV-SERVICE KIT
- Značilnosti
preizkus PV sonde
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3208700 HT Instruments PV-SERVICE KIT komplet vde preizkuševalne naprave
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3208700 HT Instruments PV-SERVICE KIT komplet vde preizkuševalne naprave
Opis

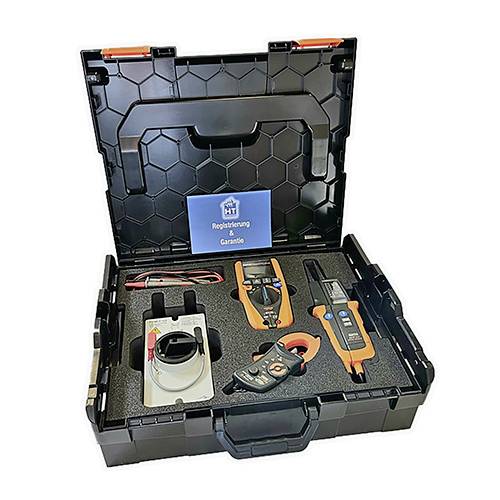

S PV-SERVICE KIT-om je mogoče izvesti vse potrebne meritve za prevzem fotonapetostnega sistema v skladu s specifikacijami VDE 0126-23 (EN 62446). Tester izolacije 1 kV s funkcijo multimetra in merjenjem nizkih ohmov. 2-polni tester napetosti (CAT IV) s priključkom bremena do 1000 V AC/DC. AC/DC tokovni transformator z 2 merilnima območjema - 40 A in 400 A AC/DC.
NEPTUN
Merjenje izolacije in nizkih ohmov
AC/DC napetost in smer vrtilnega polja
Test upornosti in kontinuitete z brenčalom
DC, AC TRMS, AC+DC TRMS napetost do 1000 V
Frekvenca napetosti in/ali toka
Funkcije MAX/MIN/PEAK/HOLD
natančen prikaz z 10.000 točkami
Meritve samodejnega obsega z avtomat. AC/DC detekcija
Določitev polarizacijskega indeksa (PI) in dielektričnega absorpcijskega razmerja (DAR)
HT10
Gumb za priključek bremena
Velik LCD zaslon z osvetlitvijo
Osvetlitev merilnega mesta z belo LED
19 mm kontaktna razdalja za testiranje z eno roko
Varnost po CAT IV 600 V, CAT III 1000 V
HT4006
Merilno območje (40A): 0,1A ÷ 40A AC/DC
Merilno območje (400A): 0,5A ÷ 400A AC/DC
Natančnost: ± 2,5 % rdg
maksimalni premer kabla 30 mm
Prenapetost kat. CAT III 600 V, CAT IV 300 V
Priključek preko banana vtiča na NEPTUNE, kabel 1 m
Besedilo je strojno prevedeno.
NEPTUN
Merjenje izolacije in nizkih ohmov
AC/DC napetost in smer vrtilnega polja
Test upornosti in kontinuitete z brenčalom
DC, AC TRMS, AC+DC TRMS napetost do 1000 V
Frekvenca napetosti in/ali toka
Funkcije MAX/MIN/PEAK/HOLD
natančen prikaz z 10.000 točkami
Meritve samodejnega obsega z avtomat. AC/DC detekcija
Določitev polarizacijskega indeksa (PI) in dielektričnega absorpcijskega razmerja (DAR)
HT10
Gumb za priključek bremena
Velik LCD zaslon z osvetlitvijo
Osvetlitev merilnega mesta z belo LED
19 mm kontaktna razdalja za testiranje z eno roko
Varnost po CAT IV 600 V, CAT III 1000 V
HT4006
Merilno območje (40A): 0,1A ÷ 40A AC/DC
Merilno območje (400A): 0,5A ÷ 400A AC/DC
Natančnost: ± 2,5 % rdg
maksimalni premer kabla 30 mm
Prenapetost kat. CAT III 600 V, CAT IV 300 V
Priključek preko banana vtiča na NEPTUNE, kabel 1 m
Besedilo je strojno prevedeno.
Izvedba
- Napetost odprtega tokokroga do 1000 V DC z Neptunom
- Tok kratkega stika do 20A DC z Neptune in tokovnim transformatorjem HT4006 v povezavi s stikalom za kratkostični tok
- Merjenje izolacije do 1000 V DC z Neptunom
- Nizkoohmsko merjenje/preizkus kontinuitete (testni tok 200 mA) z Neptunom
- Da bi lahko po potrebi ugotovili odsotnost napetosti na AC ali DC strani PV sistema, je v obsegu dobave vključen tudi 2-polni tester napetosti (model HT10)
