Name: Iduino ME234 pogon za motor 1 kos Primerno za (razvojni kompleti): Arduino
Brand: Iduino
SKU: 2315243
Availability: InStock

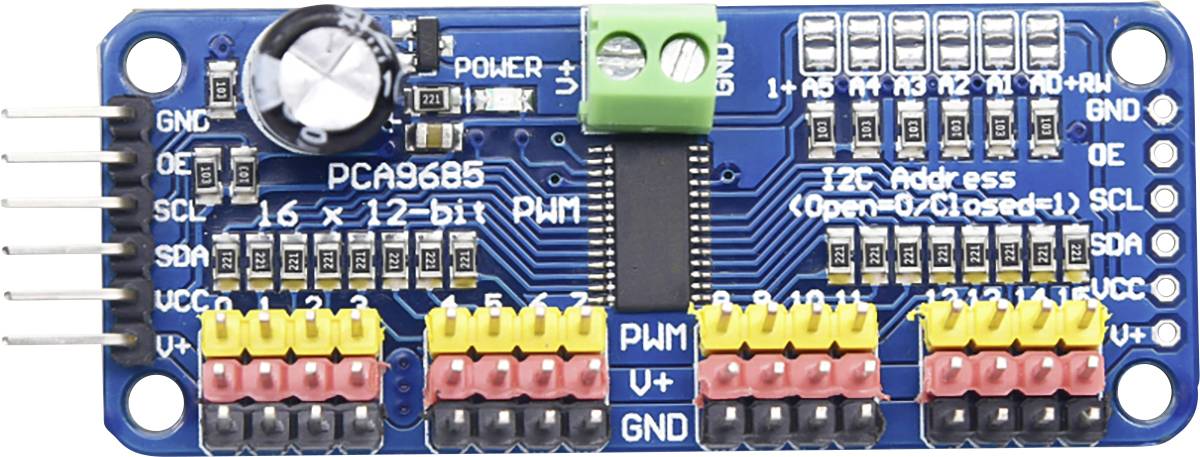

'PCA9685 PWM modul s priključki in LED indikatorji, primeren za servo krmiljenje pri mikrokrmilnikih z 16 kanali.'

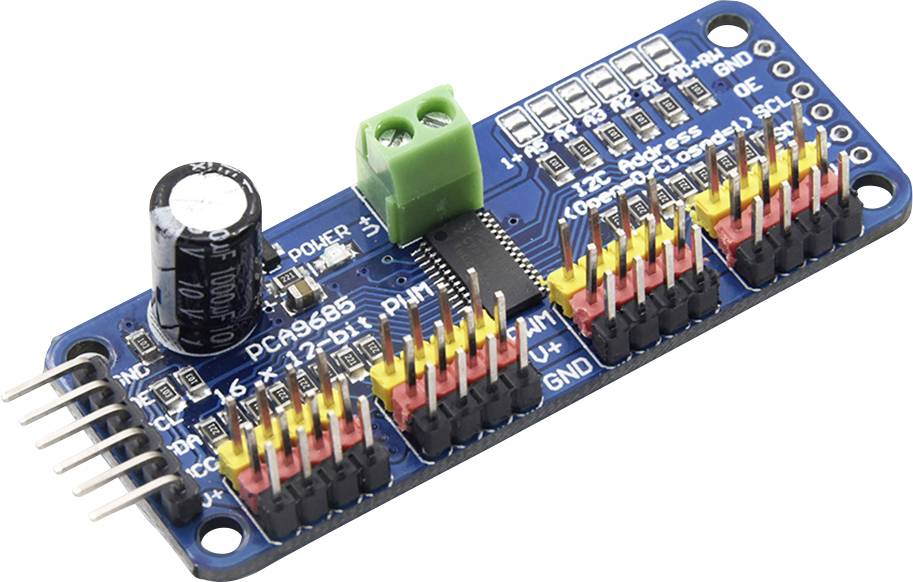

'Modro PCA9685 servo gonilno ploščo z rumenimi in rdečimi priključki, črnimi kondenzatorji in zeleno vijačno sponko.'

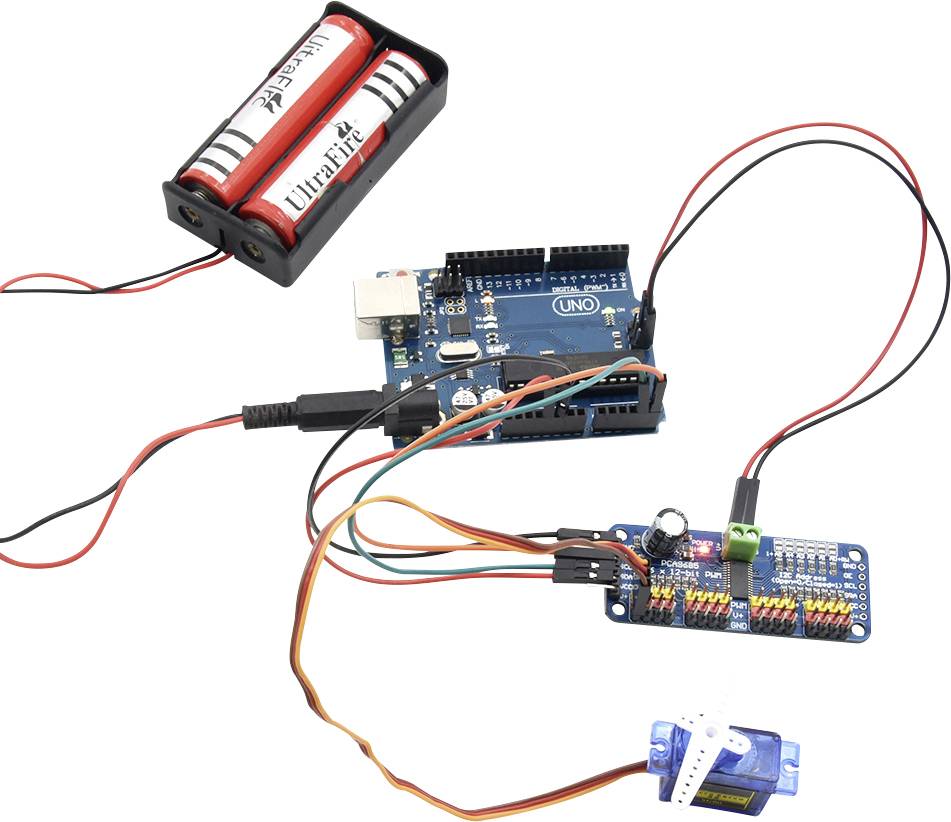

'Slika Arduino plošče, povezane z gonilnikom motorja in servo motorjem, napajane z dvema baterijama v baterijskem predalu.'

1/3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,6.11.

252 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (11,99 € / Kos)

11,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Iduino ME234 N/A 1 kos Primerno za (razvojni kompleti): Arduino

Ta kartica / čip uporablja 7-bitni naslov I2C med 0x60-0x80, ki ga lahko izberete s kratkospojniki
Priključni blok za napajanje
Zaščita pred povratno polarnostjo na vhodu priključnega bloka
Zelena moč dobra LED
3-pinski konektorji v skupinah po 4, tako da lahko hkrati povežete 16 servomotorjev
"Chainable" dizajn
Mesto za namestitev velikega kondenzatorja na linijo V + (v primeru, da ga potrebujete)
Upori serije 220 ohmov na vseh izhodnih vodih, da jih zaščitijo in naredijo gonilniške LED trivialne
Spajkalni mostovi za 6 zatičev za izbiro naslovov
z vgrajeno uro

Tehnične specifikacije

Vrsta embalaže: Bulk

Vrsta izdelka: pogon za motor

Primerno za: Arduino

Vmesnik: I²C

Izhodna napetost (maks.): 5 V

Izhodna napetost (min.): 3.3 V

Primerno za: Arduino

Vrsta orodja: gonilnik motorja

Višina: 15 mm

Dolžina: 68 mm

Širina: 25 mm

Teža: 10.6 g

Primerno za: Arduino

UKCA: ni pomembno

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2315243 Iduino ME234 pogon za motor 1 kos Primerno za (razvojni kompleti): Arduino

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2315243 Iduino ME234 pogon za motor 1 kos Primerno za (razvojni kompleti): Arduino

Opis

V nasprotju z družino TLC5940 vam ni treba pošiljati neprekinjenega signala, ki veže vaš mikrokrmilnik. Teče popolnoma brezplačno!
Skladen je s 5V, kar pomeni, da ga lahko krmilite iz 3,3V mikrokrmilnika in še vedno varno vozite do 6V izhodov (to je dobro, če imate bele ali modre LED z več kot 3, 4 želite nadzorovati naprej napetosti).
6 zatičev za izbiro naslovov, s katerimi lahko na posamezno vodilo i2c povežete do 62 od njih, skupno 992 izhodov - to je veliko servosvetlic ali LED in nastavljiva frekvenčna PWM do približno 1,6 KHz. Za vsak izhod je na voljo tudi 12-bitna ločljivost - za servo naprave to pomeni ločljivost približno 4us pri hitrosti posodabljanja 60 Hz. Konfigurabilni izhodni vtič ali odprt izpust in izhod omogočata hitro zatiranje vseh izhodov
