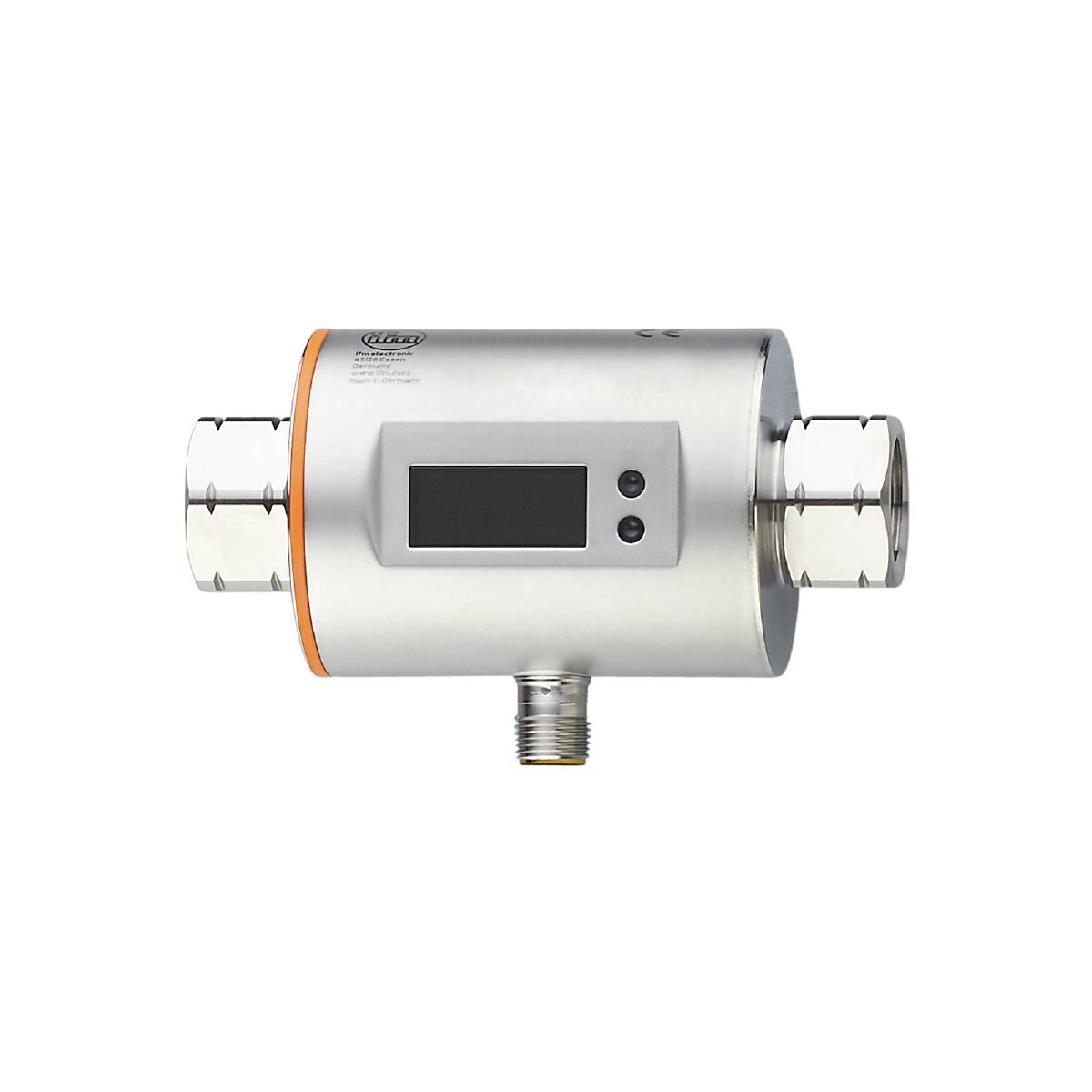

ifm Electronic magnetno-induktivni senzor pretoka SM6404 SM6404 Obratovalna napetost (območje): 20 - 30 V/DC 1 kos
Vrsta izdelka
magnetno-induktivni senzor pretoka
Min. obratovalna napetost
20 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
SM6404
Obratovalna napetost
20 - 30 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (995,00 € / Kos)
995,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic magnetno-induktivni senzor pretoka SM6404 SM6404 Obratovalna napetost (območje): 20 - 30 V/DC 1 kos
- Natančno merjenje pretoka, porabe in temperature medija
- Visoka natančnost, ponovljivost in dinamika merjenja
- Z dvema natančnima analognima izhodoma
- Lahko berljiv 4-mestni LED zaslon
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20; (razširljivo)
- Analogna končna točka - nadzor temperature [°C]: 0...80
- Analogna končna točka AEP [gpm]: 1,32...6,6
- Analogna končna točka AEP [l/min]: 5...25
- Analogno izhodišče - nadzor temperature [°C]: -20...60
- Analogna začetna točka ASP [gpm]: 0...5,28
- Analogna začetna točka ASP [l/min]: 0...20
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 1 l/min)
- Odzivni čas - nadzor pretoka [s]: 0,15; (dAP = 0, T19)
- Število analognih izhodov: 2
- Število vhodov in izhodov: Število analognih izhodov: 2
- Zaslon: Prikazovalna enota: 6 x LED, zelena (l/min, m³/h, gpm, gph, °C, °F); Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
- Razpon prikaza [gpm]: -7,92...7,92
- Razpon prikaza [l/min]: -30...30
- Tlačna trdnost [MPa]: 1,6
- Temperatura okolice -1 [°C]: -10...60
- Uporaba: za industrijsko uporabo
- Ločljivost [gpm]: 0,01
- Ločljivost [l/min]: 0,05
- Ločljivost - spremljanje temperature [°C]: 0,2
- Izhodni signal: analogni signal
- Čas zakasnitve pripravljenosti [s]: 5
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 20...30 DC; (glede na SEL/PEL)
- Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...3
- Tlačna trdnost [bar]: 16
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Natančnost - nadzor temperature [K]: ± 2,5 (Q> 1 l/min)
- Natančnost (v merilnem območju) - nadzor pretoka: ± (2% MW + 0,5% MW)
- Skupni rezultati: 2
- Teža [g]: 515.000
- V korakih po - Nadzor temperature [°C]: 0,2
- Temperatura skladiščenja [°C]: -25...80
- Največja obremenitev [Ω]: 500
- Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
- Temperatura medija [°C]: -10...70
- Merilno območje [gpm]: 0,03...6,6
- Merilno območje [l/min]: 0,1...25
- Merilno območje - nadzor temperature [°C]: -20...80
- MTTF: 175
- Procesni priključek: navojni priključek Rc 1/2 notranji navoj DN15
- Velikost koraka [gpm]: 0,01
- Povečanje [l/min]: 0,05
- Stopnja zaščite: IP 67
- Zaščitni razred: III
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]: 120; (24V)
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); PEEK; FKM
- Ponovljivost - nadzor pretoka: ± 0,2 % MEW
- Vrsta izdelka
magnetno-induktivni senzor pretoka
- Vrsta
SM6404
- Min. obratovalna napetost
20 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
20 - 30 V/DC
- Značilnosti
LED zaslon
- Priključek
M12
- Čas odziva
0.15 s
- Izhod
analogni tokovni
- Material
nerjaveče jeklo
- Tesnilni material
FKM
- Nominalni premer
15 mm
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
70 °C
- Obratovalni tlak (maks.)
16 bar
- Kontakt
analogni
- Teža
515.000 g
- Min. temperatura okolice
-10 °C
- Maks. temperatura okolice
60 °C
- Vsebina
1 kos
- Skladnost z RoHS
Ja
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321669 ifm Electronic magnetno-induktivni senzor pretoka SM6404 SM6404 Obratovalna napetost (območje): 20 - 30 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321669 ifm Electronic magnetno-induktivni senzor pretoka SM6404 SM6404 Obratovalna napetost (območje): 20 - 30 V/DC 1 kos
Opis
ifm SM6404 magnetno-induktivni senzor pretoka
