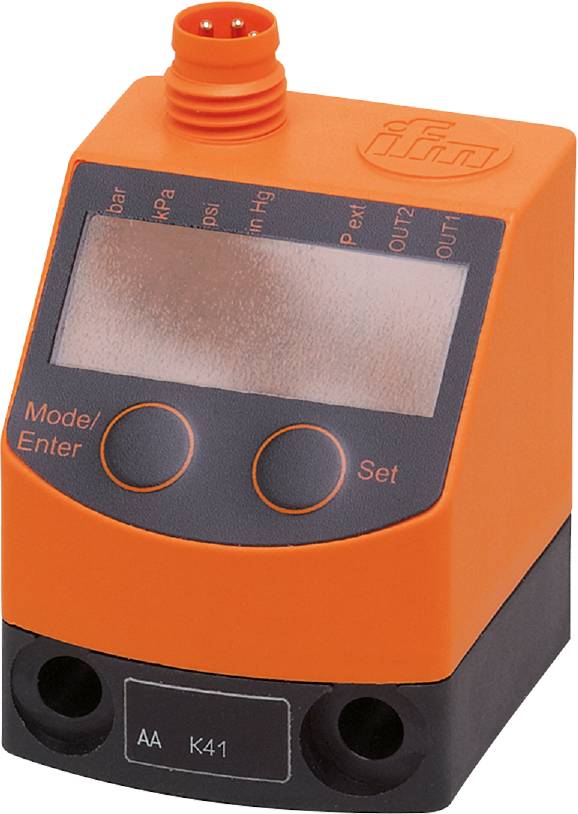

Slika je simbolična
ifm Electronic senzor tlaka 1 kos PQ3809 -100 kPa do 100 kPa M8 1 odpiralo, 1 zapiralo, analogni
Vrsta izdelka
senzor tlaka
Priključek
M8
Izvedba
nadtlak
Merilno območje (tlaka) (maks.)
100 kPa
Maks. obratovalna napetost
32 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (405,00 € / Kos)
405,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PQ3809 -100 kPa do 100 kPa M8 1 odpiralo, 1 zapiralo, analogni
- Zanesljivo spremljanje sistemskega tlaka v sistemih za pnevmatiko in stisnjen zrak
- Zelo visok nadtlak in vakuumska odpornost
- Preprosto berljiv poševni LED zaslon
- Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
- S programabilnim preklopom in analognim izhodom
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20
- Odzivni čas [ms]:< 6
- Število analognih izhodov: 1
- Število digitalnih izhodov: 1
- Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
- Zaslon: Prikazovalna enota: 4 x LED, zelena; Preklopno stanje: 1 x LED, rumena; Prikaz funkcij: alfanumerični prikaz, 4 števke; Izmerjene vrednosti: alfanumerični zaslon, 4-mestni
- Prikazovalnik: vrstica; kPa; psi; inHg
- Tlačna trdnost [psi]: 290
- Revizija IO-Link: 1.1
- Odklon karakteristične krivulje:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = Best Fit Straight Line (nastavitev najmanjše vrednosti); LS = nastavitev mejne točke)
- Območje natančnosti preklopne točke:< ±0,5
- Standard SDCI: IEC 61131-9 FDIS
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: 0...70
- Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K)
- Uporaba: za industrijsko uporabo
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; povezava IO; (nastavljivo)
- Lahko se uporablja v omejenem obsegu za: druge medije na zahtevo
- Zahtevani glavni razred vrat: A
- Čas zakasnitve stanja pripravljenosti [s]: 0,5
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...32 DC; (glede na SEL/PEL)
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 100
- Vrsta tlaka: relativni tlak; diferenčni tlak; vakuum
- Tlačna trdnost [bar]: 20
- Tlačna trdnost [inHg]: 591
- Tlačna trdnost [kPa]: 2000
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Nastavljiv čas zakasnitve dS, dr [s]: 0; 0,002...5
- Električna različica: PNP
- Skupni rezultati: 2
- Teža [g]: 87.000
- Histerezno odstopanje:< ±0,25
- V korakih po [bar]: 0,01
- V korakih po [inHg]: 0,3
- V korakih po [kPa]: 1
- V korakih po [psi]: 0,2
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -25...85
- Dolgoročna stabilnost:< ±0,05; (na 6 mesecev)
- Največja obremenitev [Ω]: 500
- Maks. preklopni izhod napetosti DC [V]: 2
- Temperatura medija [°C]: 0...60
- Merilno območje [bar]: -1...1
- Merilno območje [inHg]: -29,4...29,4
- Merilno območje [kPa]: -100...100
- Merilno območje [mbar]: -1000...1000
- Merilno območje [psi]: -14,6...14,6
- Min. porušitveni tlak [bar]: 30
- Najmanjši porušitveni tlak [inHg]: 886
- Min. porušitveni tlak [kPa]: 3000
- Min. porušitveni tlak [psi]: 435
- Najmanjši cikli tiskanja: 50 milijonov
- Min. izolacijska upornost [MΩ]: 100; (500 V DC)
- Najmanjši čas procesnega cikla [ms]: 2,3
- MTTF: 437
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; analogni izhod; povezava IO; preklopna logika; zakasnitev dviga/spadanja; Dušenje; Prikazovalnik
- Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave
- Procesni priključek: navojni priključek G 1/8 notranji navoj notranji navoj: M5
- Analogni procesni podatki: 1
- Binarni procesni podatki: 2
- Preklopna točka rP [bar]: -0,99...0,99
- Točka ponastavitve rP [inHg]: -29,1...29,1
- Točka ponastavitve rP [kPa]: -99...99
- Točka ponastavitve rP [psi]: -14,4...14,4
- Preklopna frekvenca DC [Hz]:< 100
- Preklopna točka SP [bar]: -0,98...1
- Preklopna točka SP [inHg]: -28,8...29,4
- Preklopna točka SP [kPa]: -98...100
- Preklopna točka SP [psi]: -14,2...14,6
- Stopnja zaščite: IP 65
- Zaščitni razred: III
- Način SIO: da
- Koračni odzivni čas analognega izhoda [ms]: 6
- Vtična povezava: Razporeditev nožic: 0060 - Vtična povezava: 1 x M8; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 50
- Temperaturni koeficient ničelne točke: 0,2; (0...60 °C)
- Razpon temperaturnega koeficienta: 0,2; (0...60 °C)
- Prenapetostna zaščita: da; (< 40V)
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: medenina; FKM; silicij (prevlečen); PBT
- Vrsta izdelka
senzor tlaka
- Vrsta
PQ3809
- Priključek
M8
- Izvedba
nadtlak
- Izhod
PNP
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Vmesnik
IO-Link
- Merilno območje (tlaka) (min.)
-100 kPa
- Merilno območje (tlaka) (maks.)
100 kPa
- Merilno območje (tlak)
-100 kPa do 100 kPa
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
18 - 32 V/DC
- Kontakt
1 odpiralo
1 zapiralo
analogni
IP65
- Cevni priključek
G1/8 IG
M5 IG
- Min. temperatura
0 °C
- Maks. temperatura
70 °C
- Teža
0.1080 kg
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3320169 ifm Electronic senzor tlaka 1 kos PQ3809 -100 kPa do 100 kPa M8 1 odpiralo, 1 zapiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3320169 ifm Electronic senzor tlaka 1 kos PQ3809 -100 kPa do 100 kPa M8 1 odpiralo, 1 zapiralo, analogni
Opis
ifm PQ3809 Elektronski senzor tlaka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
