Joy-it Measurement Kit osciloskop, generator signalov, multimeter 1 kHz - 100 kHz trikotni, pulzni, pravokotni, sinus
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- SPECIFIKACIJE OSCILOSKOPA
- Hitrost vzorčenja: 10MS/s
- Analogna pasovna širina: 0 - 500 kHz
- Vhodni upor: 1MΩ
- Sklop: AC/DC
- Razpon preskusne napetosti
- 1:1: 80 Vpp (-40 V - 40 V)
- 10:1: 800 Vpp (-400 V - 400 V)
- Vertikalna občutljivost: 10 mV/div - 10 V/div
- Horizontalni časovni razpon: 10 μs - 10 s
- Načini proženja Samodejno, Normalno, Posamezno
- Vrste sprožilcev Padajoči rob, Naraščajoči rob
- Merljive komponente
- hFE večji od 10, hFE manjši od 600
- faktor ojačenja (hFE),
- Napetost baza-emiter (Ube)
- Povratni tok kolektor-emiter
- (Iceo, Ices),
- Napredni padec napetosti zaščitne diode (Uf)
- Dioda
- Padec napetosti naprej manj kot 5V,
- prehodna zmogljivost,
- povratni tok
- Zener diode
- 1-2-3: padec napetosti naprej,
- Napetost naprej v obratni smeri
- Testno območje: 0,01 - 4,5 V
- KAA: vhodna napetost naprej
- Smer blokiranja
- Testno območje: 0,01 - 24V
- tranzistorji z učinkom polja
- JFET: kapacitivnost vrat (Cg), odvodni tok (Id pri Vgs), padec napetosti naprej zaščitne diode (Uf)
- IGBT: odvodni tok (Id pri Vgs), padec napetosti naprej zaščitne diode (Uf)
- MOSFET: Vklopna napetost (Vt), kapacitivnost vrat (Cg), upor odtok-izvor (Rds), padec napetosti pred zaščitno diodo (Uf)
- Silicijevi usmerniki in tiristorske triode
- Vklopna napetost majhna 5V
- Sprožilni tok vrat je majhen 6mA
- Napetost vrat
- Kondenzatorji: kapaciteta 25 pF - 100 mF, faktor izgube (Vloss)
- Upori: 0,01Ω - 50MΩ
- Tuljave: 10uH - 1000uH
- Vrednost induktivnosti, enosmerni upor
- Baterije: vrednost napetosti 0,01 - 4,5 V, pozitivna in negativna polarnost
- Vhodna napetost: 0 - 16V
- GENERATOR SIGNALOV
- Sinusni val: 1 - 100 kHz, 0 - 3,3 V, 50 %
- Pravokotni val: 1 - 100 kHz, 3,3 V, 50 %
- Impulzni val: 1 - 100 kHz, 3,3 V, 0 - 100 %
- Trikotni val: 1 - 100 kHz, 0 - 3,3 V, 50 %
- Žagasto valovanje: 1 - 100 kHz, 0 - 3,3 V, 0 - 100 %
- Dodatne funkcije:
- Meritve DS18B20
- Meritve DHT11
- Infrardeče dekodiranje NEC protokol
- Prikaz uporabniške in podatkovne kode, prikaz infrardeče valovne oblike
- Testne funkcije: test kontinuitete, napetosti do 40 V
- Specifikacija multimetra
- Merjenje napetosti, toka, uporov, diod, kapacitet, frekvenc in temperatur
- Dodatno brezkontaktno merjenje napetosti (NCV).
- Merjenje živih linij
- Shranjevanje do 8 nizov podatkov
- 3 različni načini merjenja (normalno, način snemanja, način spremljanja)
- Merilno območje temperature: -55 do +1300 °C
- Več meritev z multimetrom
- Diode, testiranje kontinuitete, NCV, kabli pod napetostjo
- Natančnost napetosti (DC) ±(0,5% + 3 števke)
- Natančnost napetosti (AC) ±(1% + 3 števke)
- Tokovna natančnost (DC) ±(1,2% + 3 števke)
- Tokovna natančnost (AC) ±(1,5% + 3 števke)
- Natančnost upora: 0 - 9,999 MΩ: ±(0,5% + 3 števke), več kot 9,999 MΩ: ±(1,5% + 3 števke)
- Natančnost kapacitivnosti: 0–999,9 μF: ±(2,0% + 5 števk), večja od 9,999 mF: ±(5,0% + 20 števk)
- Natančnost frekvence: ±(0,1% + 2 števki)
- Natančnost temperature: ±(2,5% + 5 števk)
- Varovalka v vhodni moči: 10A, 1A
- Kapaciteta baterije: 1500mAh
- Zaslon: 2,4" TFT zaslon, 240 x 320 slikovnih pik
- Izhodna oblika signala
Sinusni val, kvadratni val, pulzni val, trikotni val, žagasti val
- Vrsta izdelka
osciloskop
- Frekvenčni razpon
1 kHz - 100 kHz
- Izhodna oblika signala
trikotni
pulzni
pravokotni
sinus
- Prikaz
LCD
- Frekvenčno območje ARB
1 - 100 kHz
delovni standardi (lastni)
- Mere
(Š x V) 85 mm x 103 mm
- Frekvenca (maks.)
100 kHz
- Frekvenca (min.)
1 kHz
- Širina
85 mm
- Višina
103 mm
- Vmesniki
USB-C
- Napajanje
akumulator
USB
- Vrsta
Measurement Kit
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3207538 Joy-it Measurement Kit osciloskop, generator signalov, multimeter 1 kHz - 100 kHz trikotni, pulzni, pravokotni, sinus
Tehnični podatki 3207538 Joy-it Measurement Kit osciloskop, generator signalov, multimeter 1 kHz - 100 kHz trikotni, pulzni, pravokotni, sinus
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3207538 Joy-it Measurement Kit osciloskop, generator signalov, multimeter 1 kHz - 100 kHz trikotni, pulzni, pravokotni, sinus
Opis

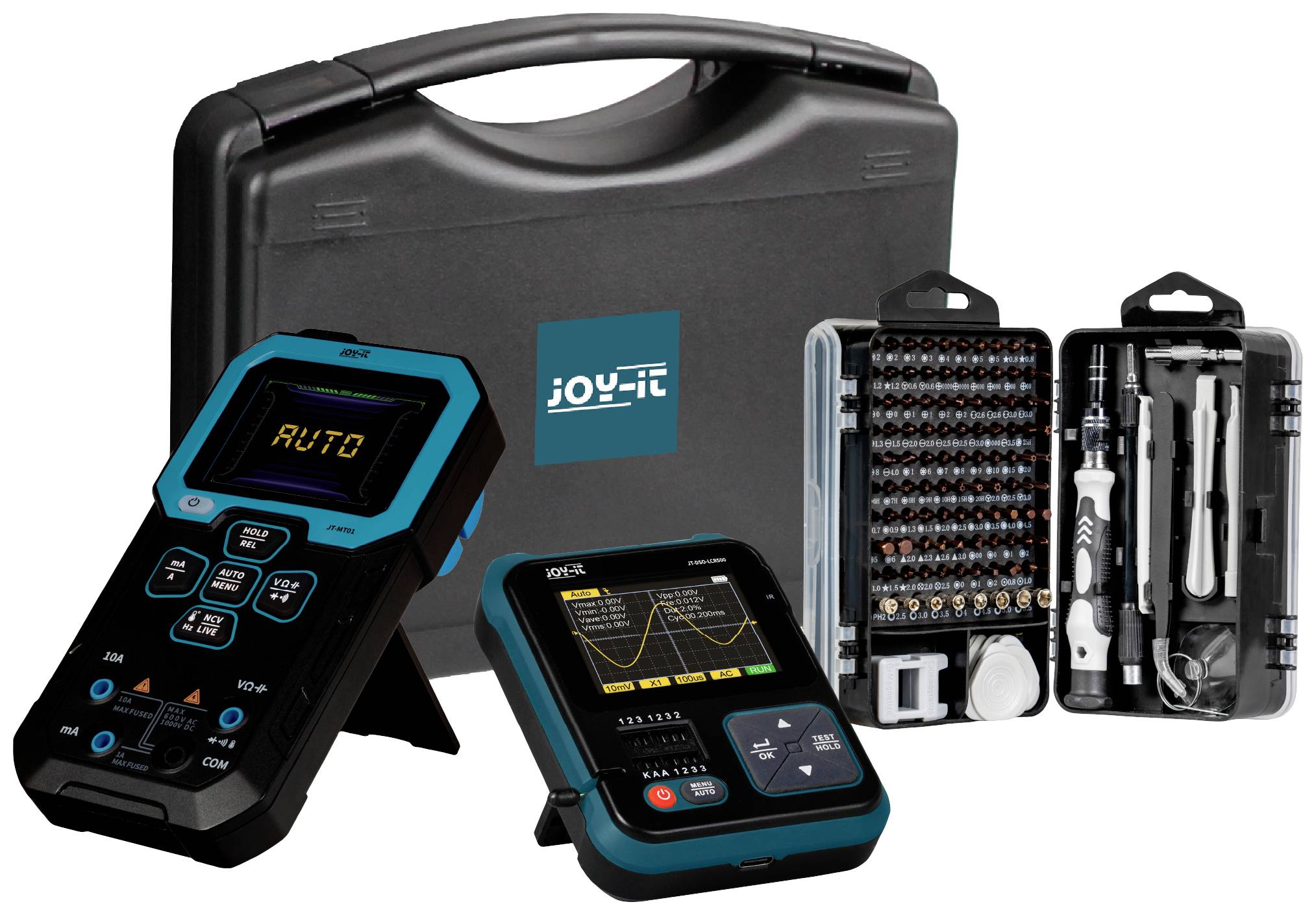

Komplet merilne tehnologije Joy-it z napravo 3 v 1 (digitalni osciloskop, tester komponent, generator signalov), natančnim multimetrom z brezkontaktnim merjenjem NCV in 115-delnim kompletom orodja za izvijače.
3 v 1 prenosni digitalni osciloskop, tester komponent, generator signala SMD LCR500
DSO-LCR500 združuje prednosti digitalnega osciloskopa in prednosti večnamenskega testerja komponent v kompaktnem in visokokakovostnem ohišju. S pomočjo digitalnega osciloskopa lahko ambiciozni izumitelji ocenijo časovno odvisne signale, ne da bi se morali zateči k dragi merilni tehnologiji. Večnamenski tester komponent omogoča tudi hitro in samodejno prepoznavanje komponent. Poleg tega ima naš DSO-LCR500 dodatne uporabne funkcije, kot so generator signala, dekoder infrardečega signala in merjenje Zenerjevih diod, senzorjev DS18B20 in senzorjev DHT11. Naprava je opremljena s 1500 mAh baterijo, ki jo je možno priročno polniti preko USB-C®. Vgrajeno, zložljivo stojalo še olajša upravljanje. Obsežen obseg dobave vključuje testne sonde SMD, testne sponke, sonde, kable s krokodilskimi sponkami in adapterje BNC.
Natančni multimeter z brezkontaktno meritvijo NCV, JT-MT01
Multimeter JT-MT01 podjetja Joy-IT revolucionira svet elektrotehnike tako za hobiste kot za profesionalce. Kot utelešenje vsestranskosti se ta naprava izkaže kot nepogrešljiv partner pri izvajanju vseh električnih meritev, naj gre za napetosti, tokove,
Upornosti, preizkusi diod, meritve zmogljivosti, frekvenčne analize ali celo določitve temperature. Zaradi te celovite funkcionalnosti je JT-MT01 švicarski nož med multimetri.
Vrhunec tega najsodobnejšega instrumenta je inovativna tehnologija merjenja napetosti brez dotika (NCV), ki uporabnikom omogoča varno prepoznavanje žic pod napetostjo brez neposrednega stika. Ta funkcija zagotavlja novo raven varnosti in
Udobje pri odpravljanju težav in vzdrževanju električnih inštalacij.
Zahvaljujoč ergonomski obliki se JT-MT01 popolnoma prilega roki, medtem ko lahko berljiv zaslon jasno prikazuje vse izmerjene vrednosti.
Zaradi robustnosti in zanesljivosti je zvest spremljevalec v vsaki delavnici in za uporabo na prostem.
JT-MT01 ni znan le po svoji natančnosti in enostavni uporabi, temveč tudi po zmožnosti z lahkoto premagati zahtevne tehnične izzive. Ne glede na to, ali ste izkušen strokovnjak ali navdušeni DIY navdušenec, je ta multimeter
zasnovan tako, da bo vaše delo učinkovitejše in varnejše. Z JT-MT01 ob strani ste dobro opremljeni, da odkrijete skrivnosti elektrotehnike in popeljete svoje projekte na višjo raven.
115-delni set izvijačev WE0001
V našem visokokakovostnem 115-delnem kompletu orodij boste našli vsa orodja, ki jih potrebujete za popravilo finih elektronskih naprav, kot so pametni telefoni in igralne konzole.
Poleg skupno 98 nastavkov iz visokokakovostnega orodnega jekla S2 vsebuje orodja za varno odpiranje, prijemanje in vzvod.
Celoten komplet je zapakiran v prozorno plastično škatlo za shranjevanje, ki se lahko uporablja tudi za sortiranje vijakov med uporabo.
Besedilo je strojno prevedeno.
3 v 1 prenosni digitalni osciloskop, tester komponent, generator signala SMD LCR500
DSO-LCR500 združuje prednosti digitalnega osciloskopa in prednosti večnamenskega testerja komponent v kompaktnem in visokokakovostnem ohišju. S pomočjo digitalnega osciloskopa lahko ambiciozni izumitelji ocenijo časovno odvisne signale, ne da bi se morali zateči k dragi merilni tehnologiji. Večnamenski tester komponent omogoča tudi hitro in samodejno prepoznavanje komponent. Poleg tega ima naš DSO-LCR500 dodatne uporabne funkcije, kot so generator signala, dekoder infrardečega signala in merjenje Zenerjevih diod, senzorjev DS18B20 in senzorjev DHT11. Naprava je opremljena s 1500 mAh baterijo, ki jo je možno priročno polniti preko USB-C®. Vgrajeno, zložljivo stojalo še olajša upravljanje. Obsežen obseg dobave vključuje testne sonde SMD, testne sponke, sonde, kable s krokodilskimi sponkami in adapterje BNC.
Natančni multimeter z brezkontaktno meritvijo NCV, JT-MT01
Multimeter JT-MT01 podjetja Joy-IT revolucionira svet elektrotehnike tako za hobiste kot za profesionalce. Kot utelešenje vsestranskosti se ta naprava izkaže kot nepogrešljiv partner pri izvajanju vseh električnih meritev, naj gre za napetosti, tokove,
Upornosti, preizkusi diod, meritve zmogljivosti, frekvenčne analize ali celo določitve temperature. Zaradi te celovite funkcionalnosti je JT-MT01 švicarski nož med multimetri.
Vrhunec tega najsodobnejšega instrumenta je inovativna tehnologija merjenja napetosti brez dotika (NCV), ki uporabnikom omogoča varno prepoznavanje žic pod napetostjo brez neposrednega stika. Ta funkcija zagotavlja novo raven varnosti in
Udobje pri odpravljanju težav in vzdrževanju električnih inštalacij.
Zahvaljujoč ergonomski obliki se JT-MT01 popolnoma prilega roki, medtem ko lahko berljiv zaslon jasno prikazuje vse izmerjene vrednosti.
Zaradi robustnosti in zanesljivosti je zvest spremljevalec v vsaki delavnici in za uporabo na prostem.
JT-MT01 ni znan le po svoji natančnosti in enostavni uporabi, temveč tudi po zmožnosti z lahkoto premagati zahtevne tehnične izzive. Ne glede na to, ali ste izkušen strokovnjak ali navdušeni DIY navdušenec, je ta multimeter
zasnovan tako, da bo vaše delo učinkovitejše in varnejše. Z JT-MT01 ob strani ste dobro opremljeni, da odkrijete skrivnosti elektrotehnike in popeljete svoje projekte na višjo raven.
115-delni set izvijačev WE0001
V našem visokokakovostnem 115-delnem kompletu orodij boste našli vsa orodja, ki jih potrebujete za popravilo finih elektronskih naprav, kot so pametni telefoni in igralne konzole.
Poleg skupno 98 nastavkov iz visokokakovostnega orodnega jekla S2 vsebuje orodja za varno odpiranje, prijemanje in vzvod.
Celoten komplet je zapakiran v prozorno plastično škatlo za shranjevanje, ki se lahko uporablja tudi za sortiranje vijakov med uporabo.
Besedilo je strojno prevedeno.
Izvedba
- Funkcije
- Digitalni osciloskop
- Preizuševalec komponent
- tester prevodnosti
- Signalni generator
- Merjenje zener diod
- Merjenje senzorjev DS18B20
- Meritve iz senzorjev DHT11
- Infrardeči dekoder
- Funkcija stojala Integrirano stojalo, ki ga je mogoče zložiti za 90°
- 1500 mAh litijeva baterija, polnilna preko USB-C®
- 2,4" TFT barvni zaslon, LED osvetlitev ozadja, 320x240 slikovnih pik
- angleščina nemščina
Obseg dostave
- Osciloskop DSO-LCR500, generator signala
- Navodila.
- USB C kabel
- 3x testna sponka
- 3x SMD testni nastavki
- Sonda
- Kabel s krokodil sponkami
- BNC adapter
- JT-MT01 ročni multimeter
- Navodila.
- kabel USB-C®
- 2x testne sonde
- WE-0001 115-delni komplet orodja za izvijače (nastavki, izvijač, držalo za nastavke, prilagodljiv podaljšek, pinceta, orodja za odpiranje, krampi, prisesek, magnetizator)
