Joy-it MQ3V2 plinski senzor 1 kos

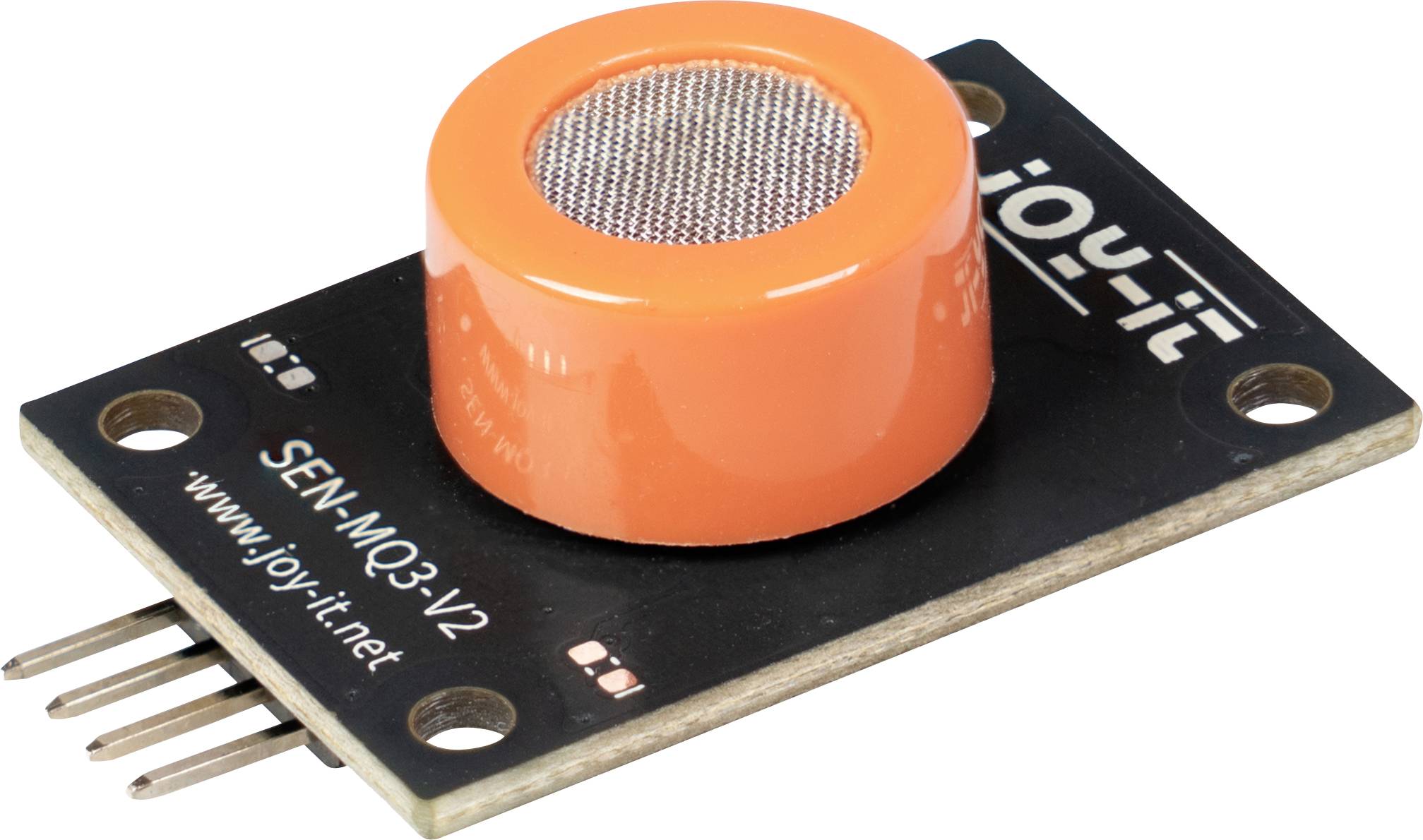

Majhen oranžen senzor plina na črni tiskan plošči s štiripoloženskim priključkom in montažnimi luknjami, označen z 'SEN-MQ3_V2' in 'joy-it'.

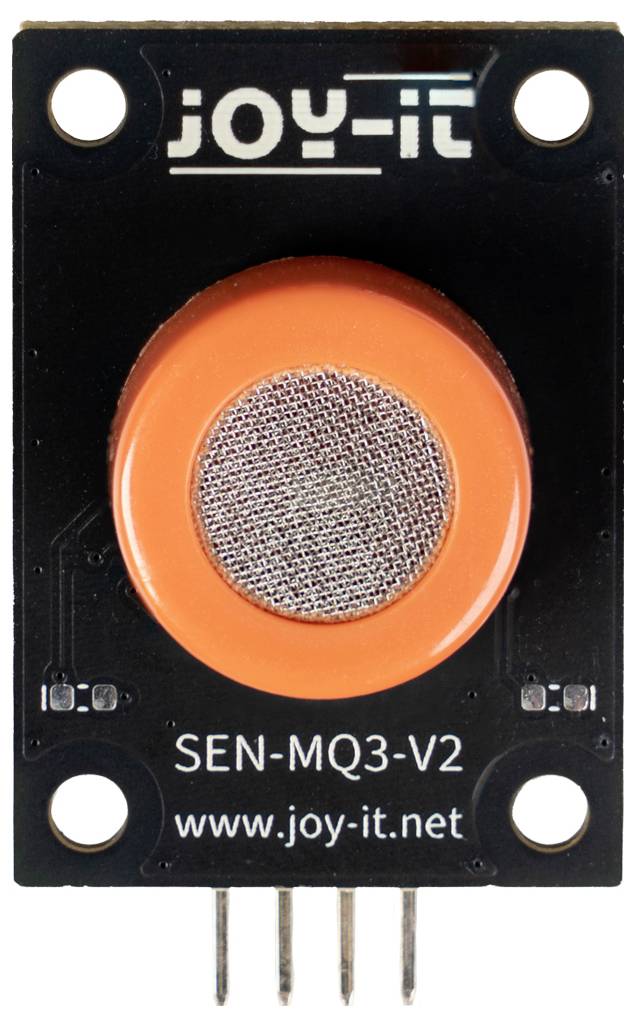

Detaljni pogled senzorskega modula JOY-IT SEN-MO3-V2 z oranžnim krožnim senzorskim elementom, štirimi montažnimi luknjami in štiripolonim konektorjem.

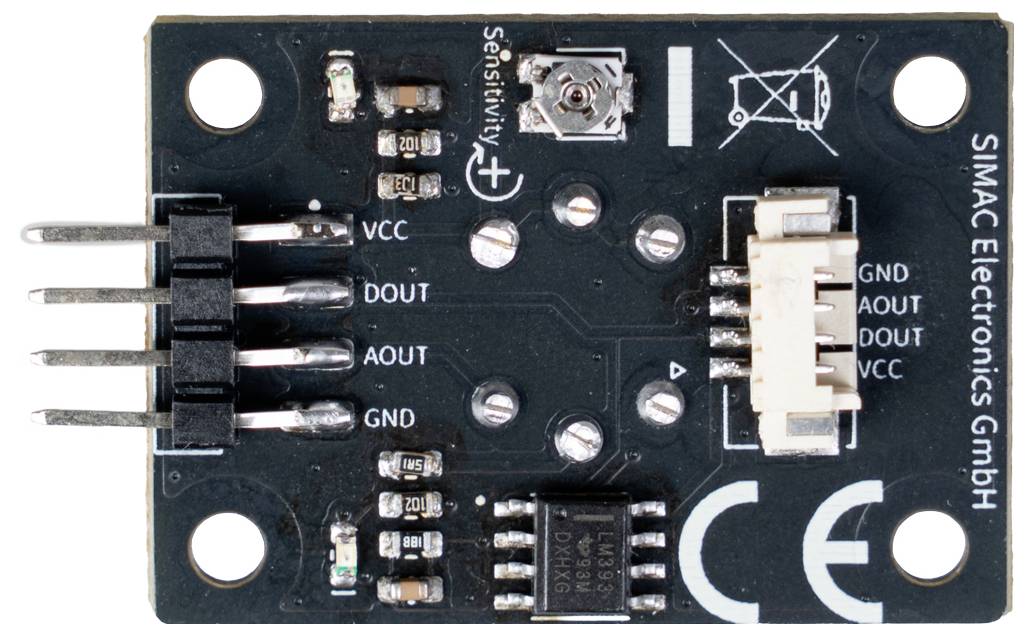

Fotografija majhnega črnega elektronskega modula senzorja vezne plošče s 4-pinski konektorji z oznakami VCC, DOUT, AOUT in GND ter vijak za prilagajanje občutljivosti.

1/3

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

50 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (4,79 € / Kos)

4,79 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Joy-it MQ3V2 N/A 1 kos

Optimizirano za zaznavanje etanola (alkohola) z
Navzkrižna občutljivost na vodik
Merilno območje od približno 100 do 10.000 ppm
Analogni izhod (0–5 V) za neprekinjeno spremljanje
koncentracija plina
Digitalni preklopni izhod z nastavljivim sprožilcem prek
integriran potenciometer
Delovanje prek standardnega enosmernega napajanja z
5V in integriran grelni krog
Kompaktna senzorska plošča z LED indikatorjem stanja in
prilagodljive možnosti montaže
4-pinski konektor (2,54 mm) in Molex Picoblade (53261-0471)

Tehnične specifikacije

Vmesnik:
4-pinski konektor (2,54 mm), Molex Picoblade (53261-0471)
Etan, alkohol nad koncentracijo vodika
100 – 10.000 ppm

Vrsta izdelka: plinski senzor

Vmesnik: Molex 4-polni vtikač

Maks. obratovalna napetost: 5 V

Višina: 16 mm

Dolžina: 41 mm

Širina: 25 mm

Število izhodov: 2 x

Teža: 8 g

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3802253 Joy-it MQ3V2 plinski senzor 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3802253 Joy-it MQ3V2 plinski senzor 1 kos

Opis

Senzor alkoholnega plina MQ 3 – občutljiv na hlape etanola
MQ 3 je kompakten senzor alkoholnih plinov za zaznavanje hlapov etanola v območju od 100 do 10.000 ppm – idealen za alkotesterje in podobne aplikacije. Ponuja analogni izhod 0–5 V in digitalni preklopni izhod z nastavljivim pragom. Deluje na 5 V, vključno z integriranim grelnim vezjem za stabilne rezultate meritev.
Z LED-diodami stanja in 4-pinskim konektorjem ali Molex PicoBlade konektorjem je modul mogoče enostavno integrirati v projekte mikrokrmilnikov in vgrajene sisteme.
Kratke značilnosti:
• Visoka občutljivost na hlape etanola
• Analogni in digitalni izhod
• 5V delovanje, integriran grelni krog
• LED diode za delovanje in stanje
• Kompaktna, fleksibilno integrabilna vezja

Besedilo je strojno prevedeno.
