Name: Joy-it SBC-MotoDriver3 pogon za motor 1 kos Primerno za (razvojni kompleti): Raspberry Pi® Pico
Brand: Joy-it
SKU: 2890404
Availability: InStock

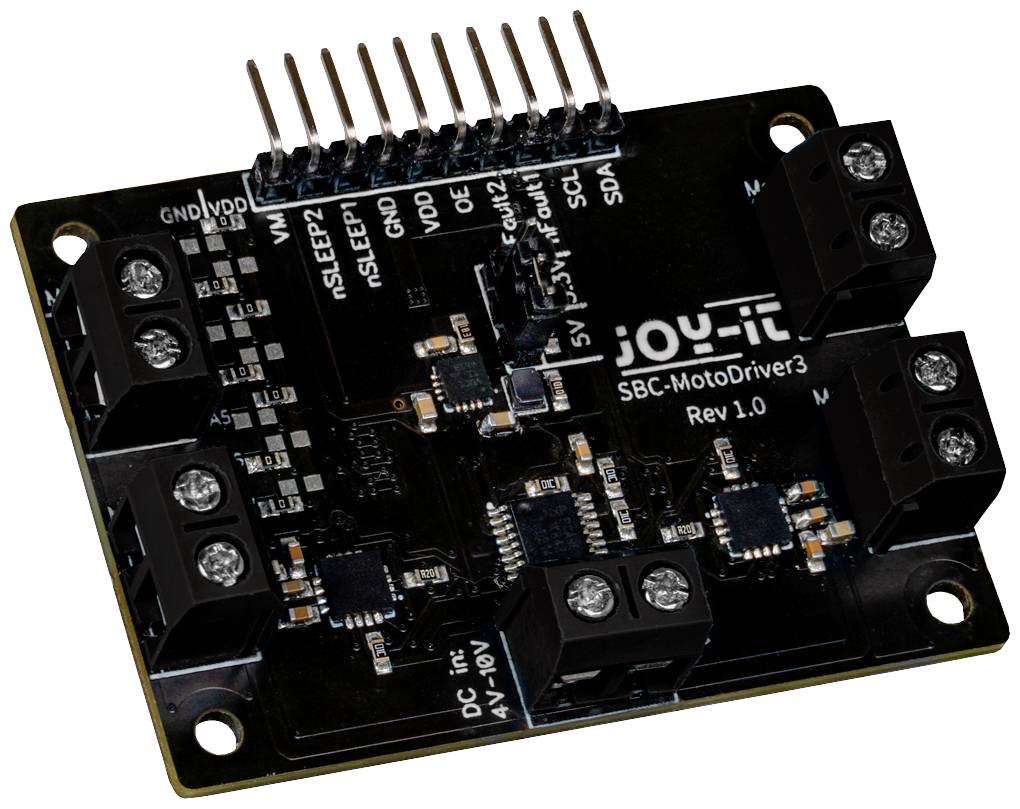

Ploščica za krmiljenje motorja Joy-It SBC-MotoDriver3 Rev 1.0 z več priključki in črnimi elektronskimi komponentami.

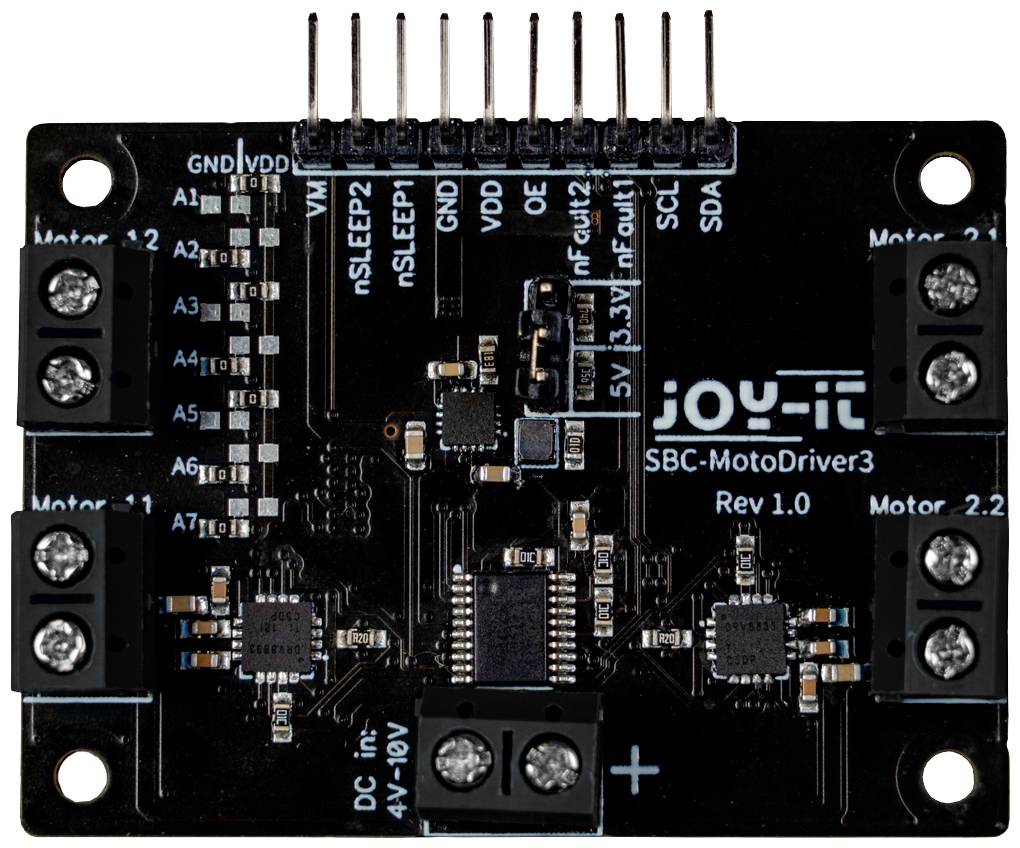

Elektronska krmilna plošča z napisom 'joy-it SBC-MotoDriver3 Rev 1.0', prikazuje več priključkov in elektronskih vezij.

1/2

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,6.11.

21 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (15,99 € / Kos)

15,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Joy-it SBC-MotoDriver3 N/A 1 kos Primerno za (razvojni kompleti): Raspberry Pi® Pico

Združljivo: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit in več
Privzeti naslov I2C: 0x15
Vgrajena pretvorba napetosti iz "DC in" v 5 V ali 3,3 V, izbira I2C naslovov gonilnikov IC z uporabo spajkalnih mostov, možno krmiljenje 4 enosmernih motorjev/2 koračnih preko I2C
4 do 10V
4x DC ali 2x koračni motor

Tehnične specifikacije

Združljiv z Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit in več
Gonilnik motorja: IC DRV8833
Gonilnik: IC PCA9634
Komunikacijski vmesniki I2C standardni naslov: 0x15
Posebne lastnosti: vgrajena pretvorba napetosti iz "DC in" v 5 V ali 3,3 V, izbira I2C naslovov gonilnikov IC z uporabo spajkalnih mostov, možno krmiljenje 4 enosmernih motorjev/2 koračnih preko I2C
Logična raven: 3,3 V (5 V tolerantno)
Območje napetosti pina VM in vhoda "DC in": 4 - 10 V
Napetostni razpon motorjev (DC in koračni): 4 - 10 V
Poraba toka Motorji: DC: največ 1,5 A na motor Koračni: največ 1,5 A na most
Delovna temperatura: -40 - +85 °C
Največji tokovni izhod integriranega pretvornika napetosti: 1 A (največja vrednost, ki se lahko uporablja za napajanje mikrokontrolerjev ali računalnikov z eno ploščo)

Vrsta embalaže: Piece

Vrsta izdelka: pogon za motor

Primerno za: Arduino

Vmesnik: I²C

Min. obratovalna napetost: 4 V

Maks. obratovalna napetost: 10 V

Izhodna napetost (maks.): 10 V

Izhodna napetost (min.): 4 V

Primerno za: Raspberry Pi®

Vrsta orodja: gonilnik motorja

Višina: 14 mm

Dolžina: 47 mm

Širina: 57 mm

Število izhodov: 4 x

Teža: 18 g

Primerno za: Raspberry Pi® Pico

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2890404 Joy-it SBC-MotoDriver3 pogon za motor 1 kos Primerno za (razvojni kompleti): Raspberry Pi® Pico

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2890404 Joy-it SBC-MotoDriver3 pogon za motor 1 kos Primerno za (razvojni kompleti): Raspberry Pi® Pico

Opis

Z MotoDriver3 imate možnost krmiljenja in napajanja do štirih enosmernih motorjev ali dveh koračnih motorjev. Priključeni motorji so krmiljeni preko čipa PCA9634, ki omogoča vmesnik I2C. MotoDriver3 ponuja integrirano pretvorbo napetosti, ki omogoča nastavljivo napetost 3,3 V ali 5 V za mikrokontrolerje in izbrane računalnike z eno ploščo. V ta namen je na vhod "DC in" priključen samo vir napetosti. Zahvaljujoč MotoDriver3 ni potrebe po dodatnem napajanju motorjev ali uporabi velikih količin kablov. Razširitvena plošča omogoča natančno krmiljenje motorjev s konstantno napetostjo v območju od 4V do 10V.

Besedilo je strojno prevedeno.
