Name: Joy-it teensy40audio razširitvena plošča
Brand: Joy-it
SKU: 2240248
Availability: InStock

Zelena elektronska tiskana plošča z mikrokrmilnikom, reže za microSD-kartico in zvočnim priključkom. Uporablja se v elektronskih projektih.

'Ščit za zvok' s tiskano ploščo z oznakami za avdio- in mikrofonske priključke, napajalne pine in opozorilom 'Previdno: ne povežite VGND z GND'.

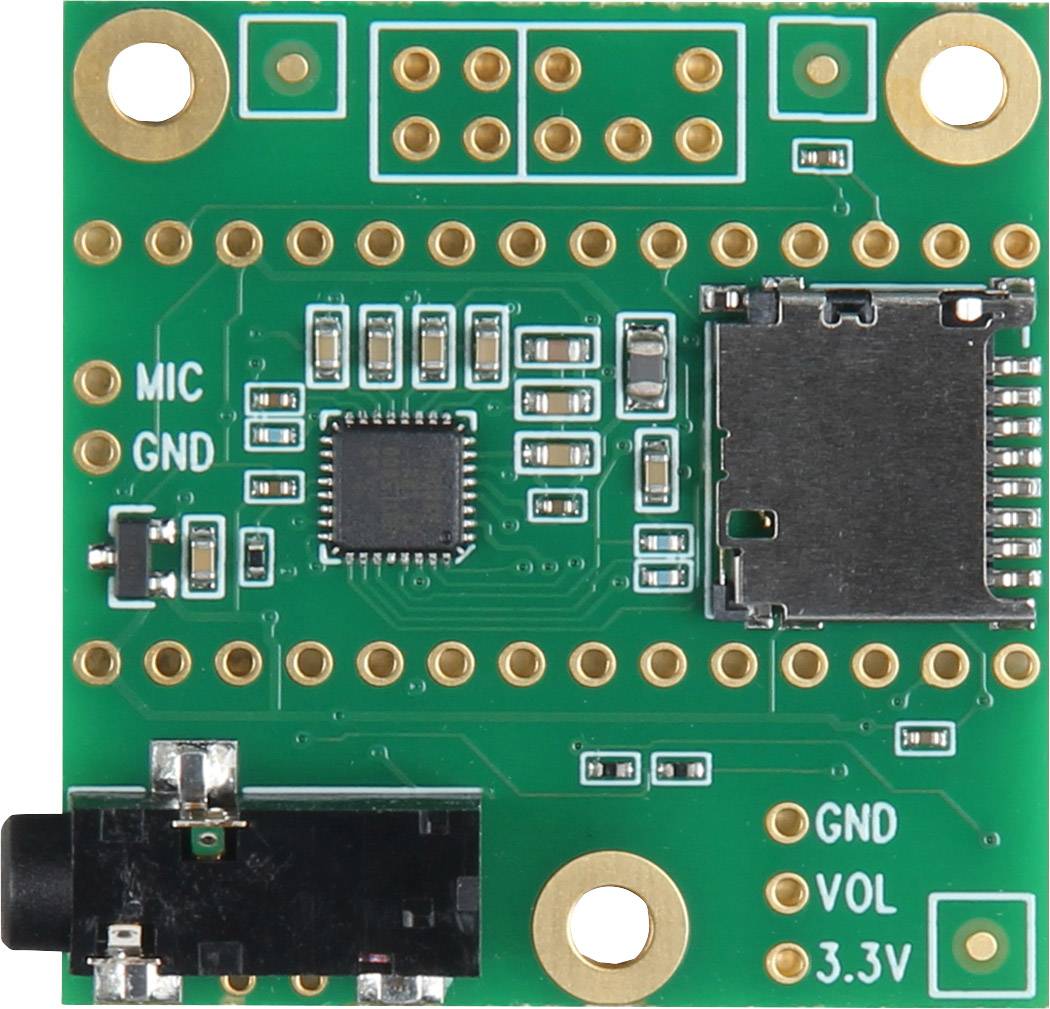

Zelena elektronska plošča z različnimi priključki in osrednjim mikroprocesorjem. Levo se nahajata priključka za mikrofon in maso (GND).

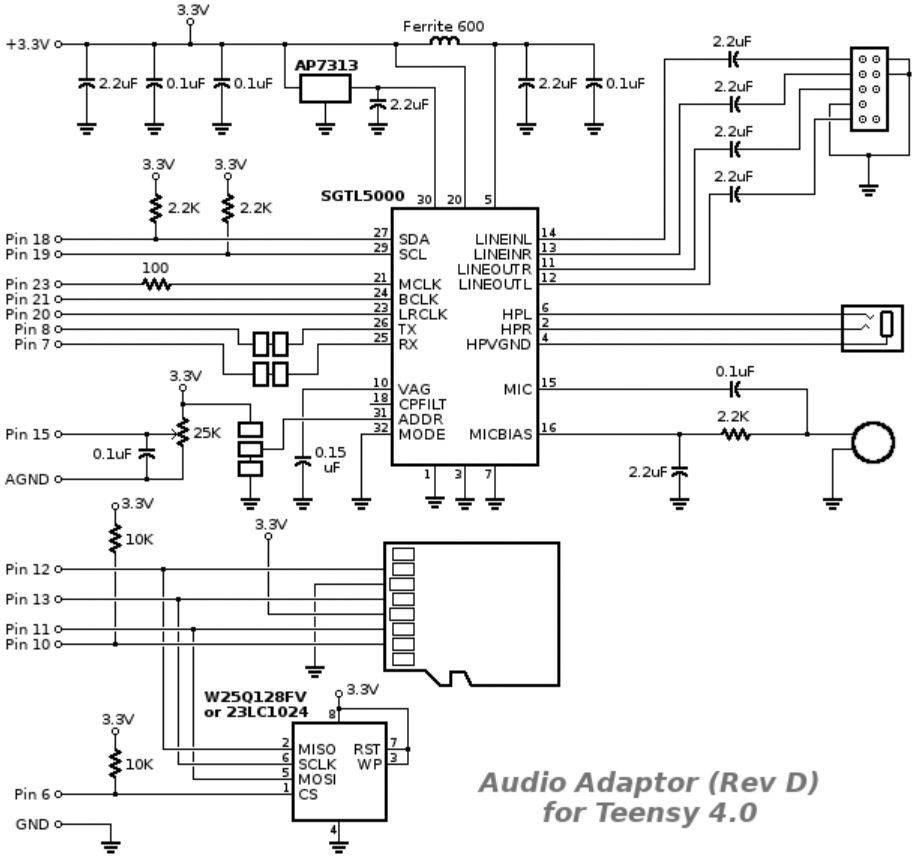

'Električna shema avdio adapterja (Rev D) za Teensy 4.0 s priključno razporeditvijo, 3,3V in GND priključki, prikazuje električni tok in komponente.'

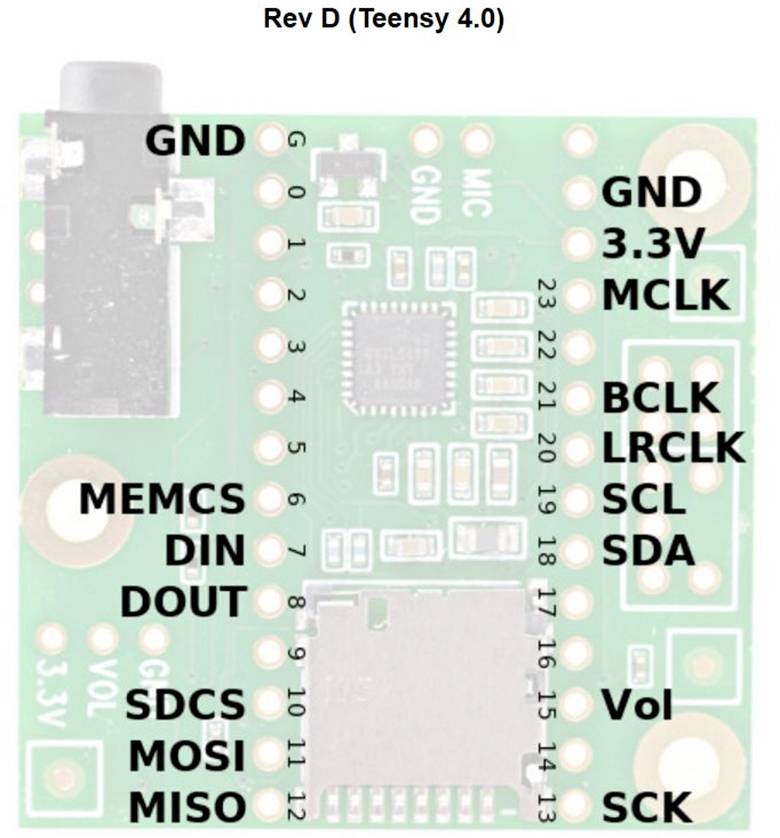

Ploščica Teensy 4.0: Oznake prikazujejo priključke kot GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Razpored pinov predstavljen za referenčne namene.

1/5

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,10.11.

15 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (23,99 € / Kos)

23,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Joy-it razširitvena plošča

SGTL5000 avdio čip
I2C zatiči SDA in SCL za nastavitev parametrov
I2S signali, TX (v slušalkah in / ali izhodu) in RX (iz vhoda ali mikrofona)
3 ure: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Tehnične specifikacije

• Audio čip SGTL5000
• I2C zatiči SDA in SCL za nastavitev parametrov
• I2S signali, TX (v slušalkah in / ali izhodu) in RX (iz vhoda ali mikrofona)
• 3 ure: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 deluje v "podrejenem načinu", pri čemer so vsi vtičniki vhoda

Frekvenca ure: 11.29 MHz

Notranji priključki: kvadratni igličasti konektor

Vrsta izdelka: razširitvena plošča

Vmesnik: I²C

Vrsta orodja: avdio ojačevalnik

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2240248 Joy-it teensy40audio razširitvena plošča

Opis

S tem zvočnim adapterjem lahko s Teensy 4.0 svojim projektom preprosto dodate visokokakovosten zvok s 16-bitnim in 44,1 kHz frekvenco vzorčenja (kakovost CD-ja). Podpira stereo slušalke in stereo linijski izhod, pa tudi vhod za stereo linijo ali vhod mono mikrofona.

S knjižnico Teensy Audio lahko hkrati s pomočjo orodja za urejanje zvoka uporabljate vnos in izhod za enostavno ustvarjanje vseh vrst prefinjenih zvočnih aplikacij. Predvajate lahko več zvočnih datotek, ustvarjate sintetične valovne oblike, uporabljate učinke, mešate več tokov in oddajate visokokakovostni zvok prek slušalk ali linijskih zatičev.

Teensy 3.x imajo navodila za DSP Cortex-M4, ki ponujajo veliko računalniške moči za FFT v realnem času (analiza spektra) in s tem odpirajo možnost za ustvarjanje naprednih zvočno reaktivnih projektov.

Dva od teh 14x1 nožic lahko uporabljate za enostavno spajkanje Teensy 3.x in avdio plošč. Priključite jih lahko skupaj s 14-polno vtičnico in 14-polno glavo glave.

Besedilo je strojno prevedeno.
