Jumo 00569495 PLC zaslon pc

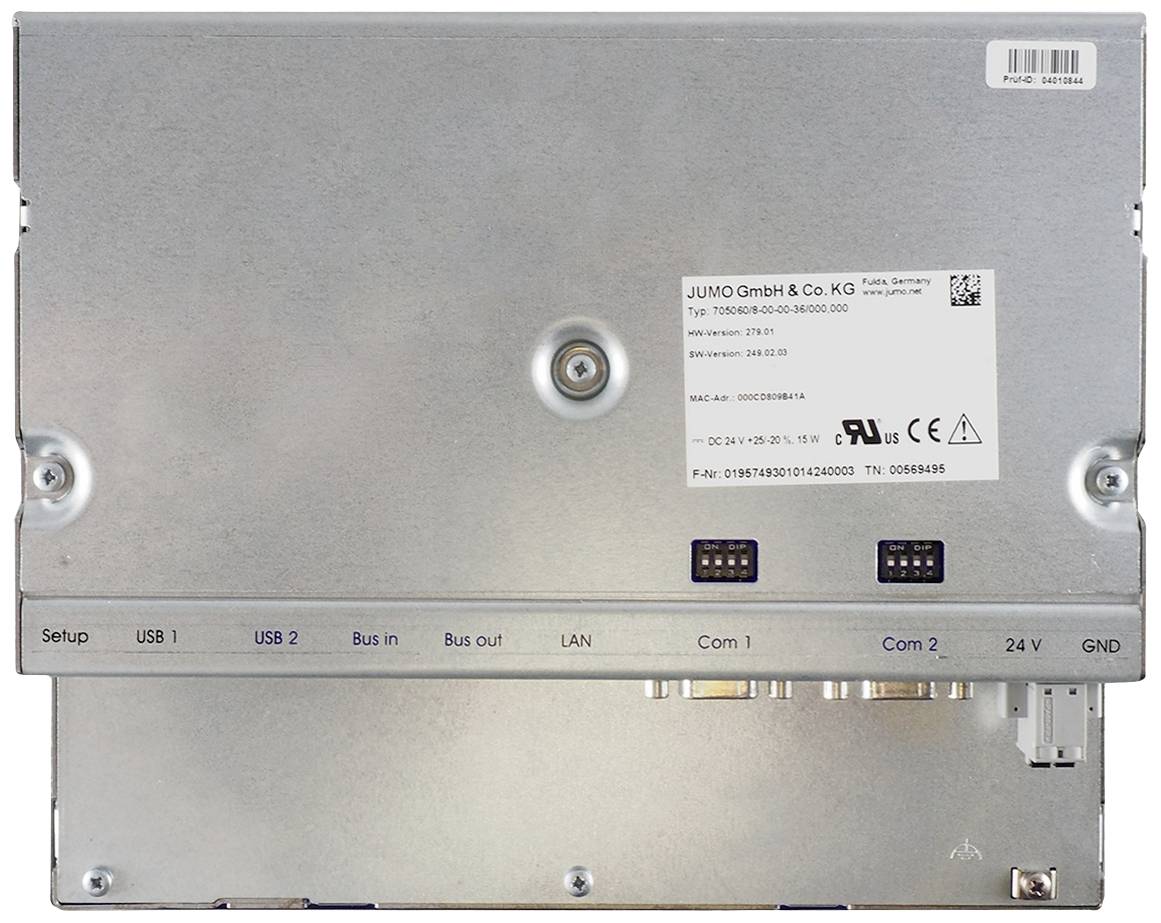

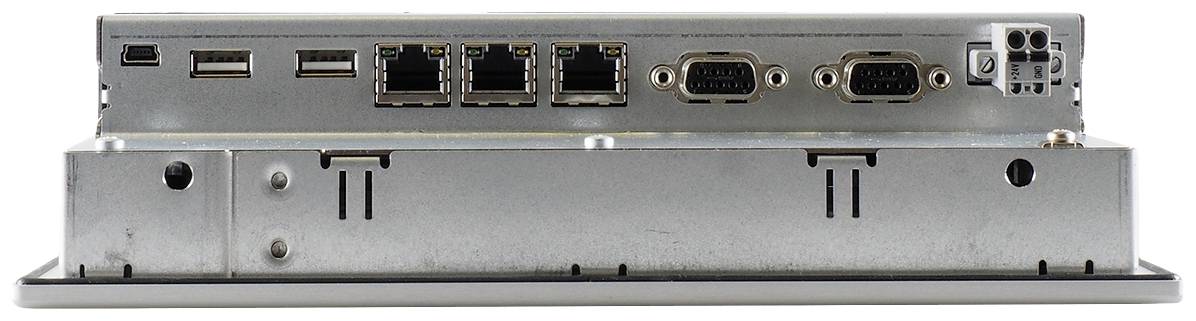

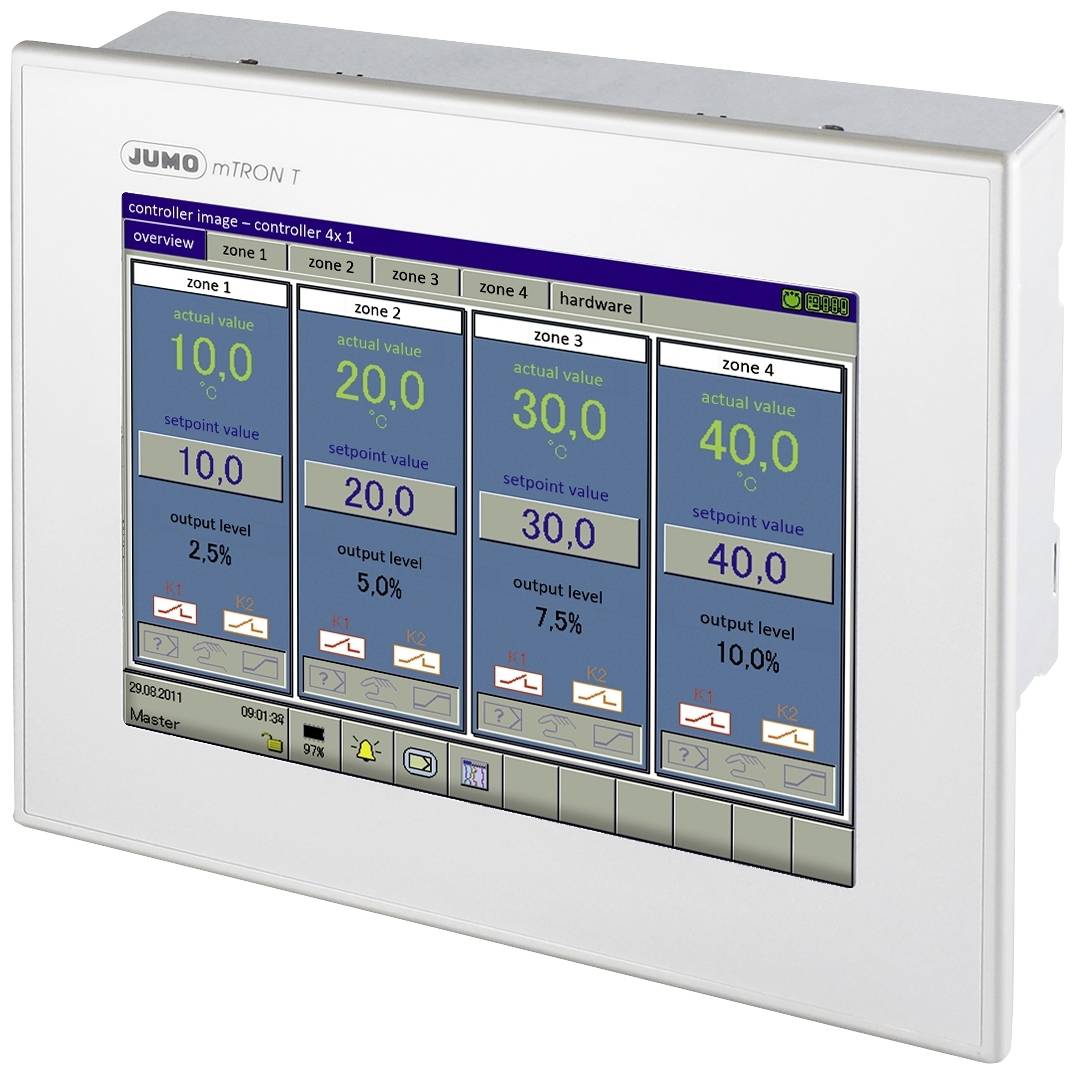

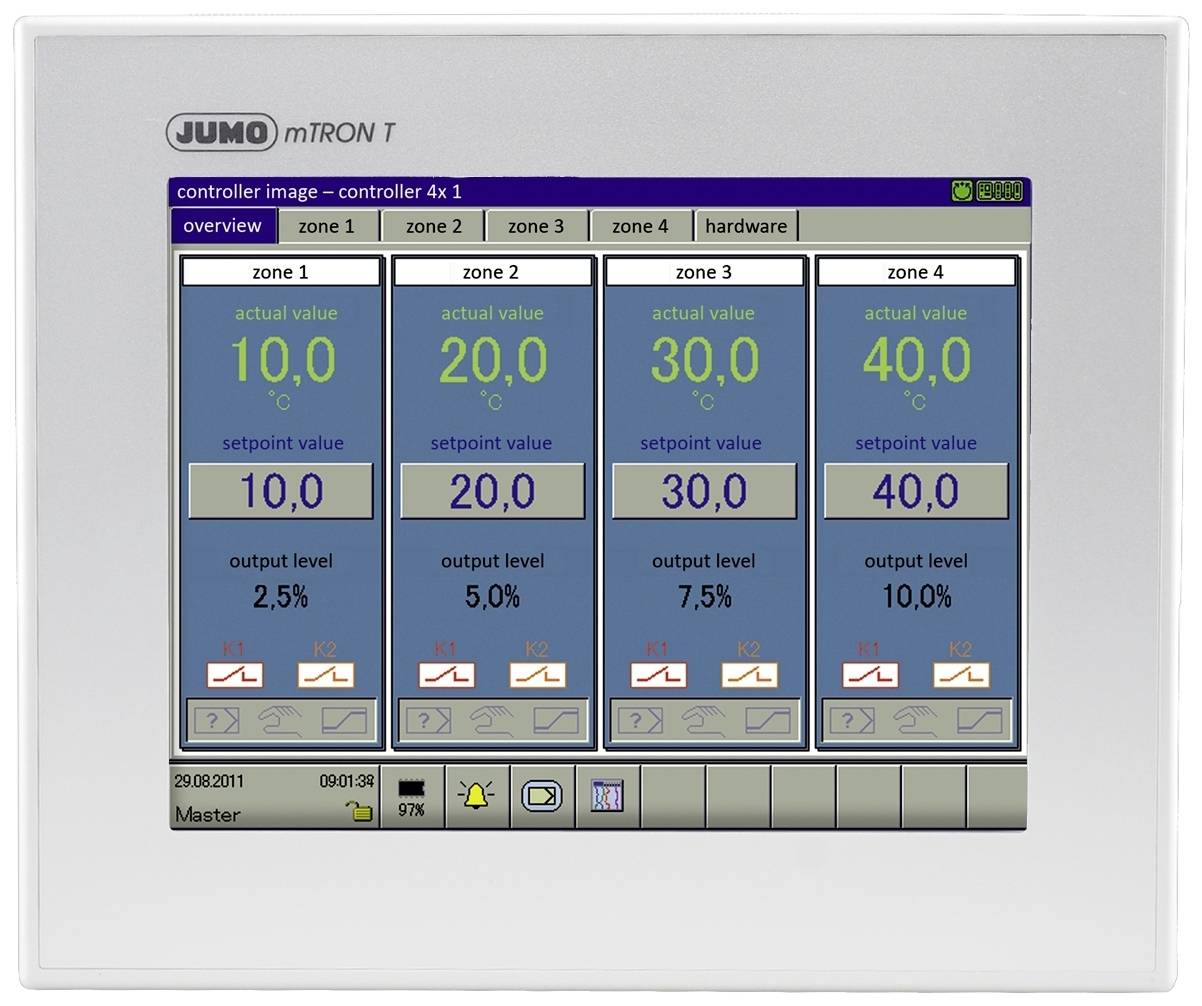

Večnamenska plošča (komponenta celotnega sistema mTRON T) ima naslednje možnosti povezave: 1x Ethernet (RJ45), 1x sistemsko vodilo vhod (RJ45), 1x sistemsko vodilo izhod (RJ45) in 2x USB gostitelj. Panel je zasnovan za napajanje DC 24 V +25/-20%. Za lažjo in preglednejšo vizualizacijo merilnih podatkov, delovanje, konfiguracijo in parametriranje sistema se uporablja TFT zaslon na dotik. Barvni zaslon TFT ima diagonalo zaslona 21,3 cm (8,4"), ločljivost 640 × 480 pik, 256 barv in LED osvetlitev ozadja. Panel kot vmesnik človek-stroj omogoča optimalen in urejen vpogled v procesna stanja in parametre sistema. Poleg tega omogoča prikaz in upravljanje zaslonov krmilnika in procesnih zaslonov urejevalnika programov ter opcijsko funkcijo registracije. Ciljne vrednosti, paketna besedila, parametre in konfiguracijske podatke lahko uporabnik vnese in spremeni neposredno na zaslonu. Podatki procesa, ki se prenašajo preko sistemskega vodila, so prikazani v realnem času. Arhiviranje in vrednotenje podatkov je omogočeno s preverjenimi programi za osebni računalnik. Poleg standardnih vmesnikov (LAN, USB) sta opcijsko na voljo dva serijska vmesnika, na katera lahko priključite čitalnik črtne kode, modem ali druge Modbus naprave (master, slave). Uporabnik lahko priročno konfigurira večnamensko ploščo z izbirnim programom za nastavitev.

Besedilo je strojno prevedeno.
