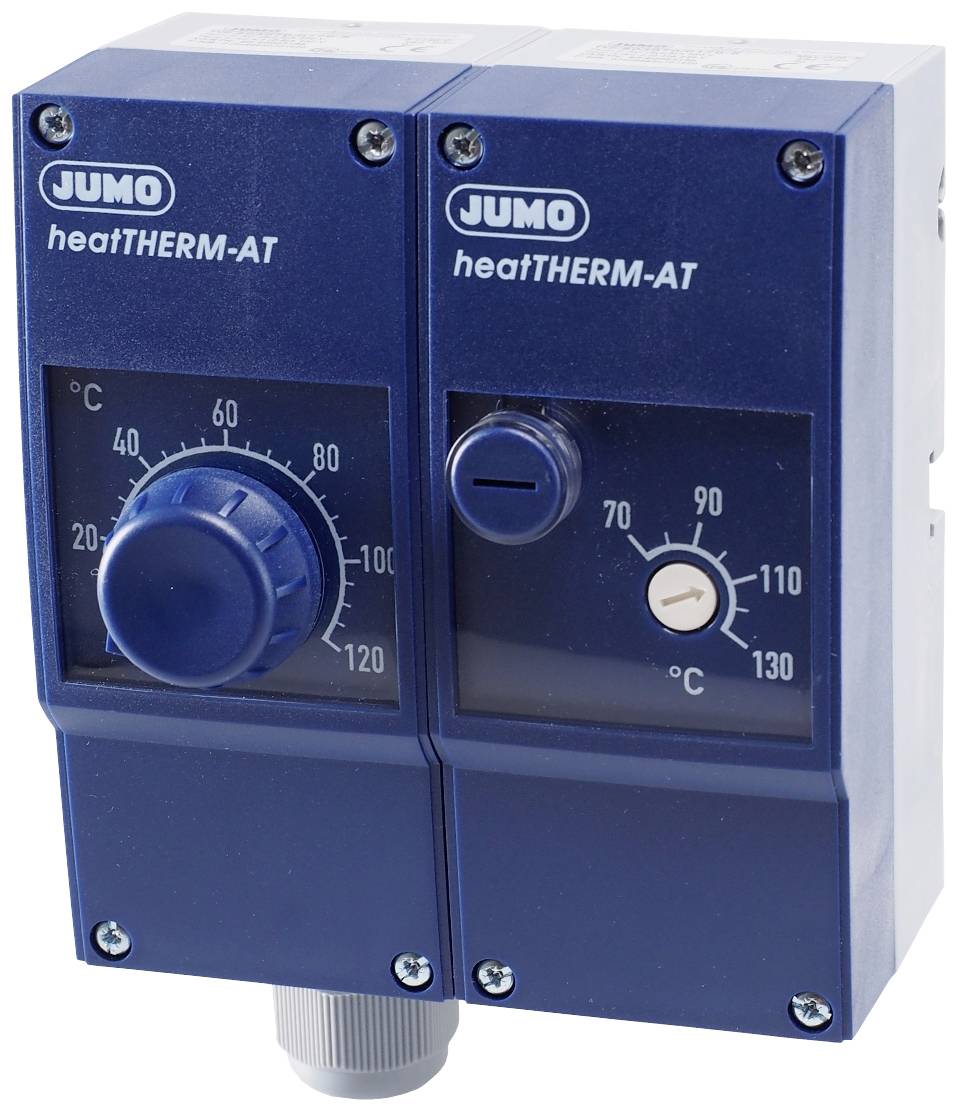

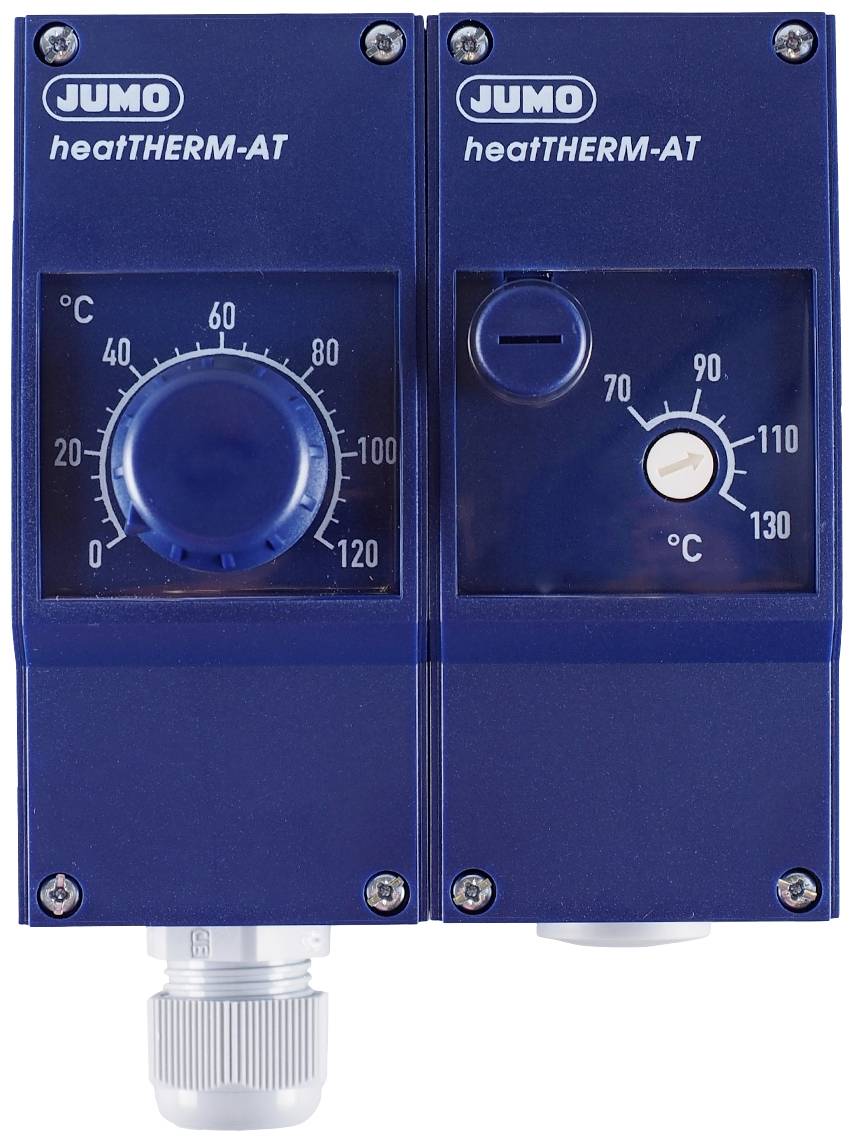

Jumo 60003196 2-točkovni regulator dvojni termostat -20 do 149 °C rele 16 A

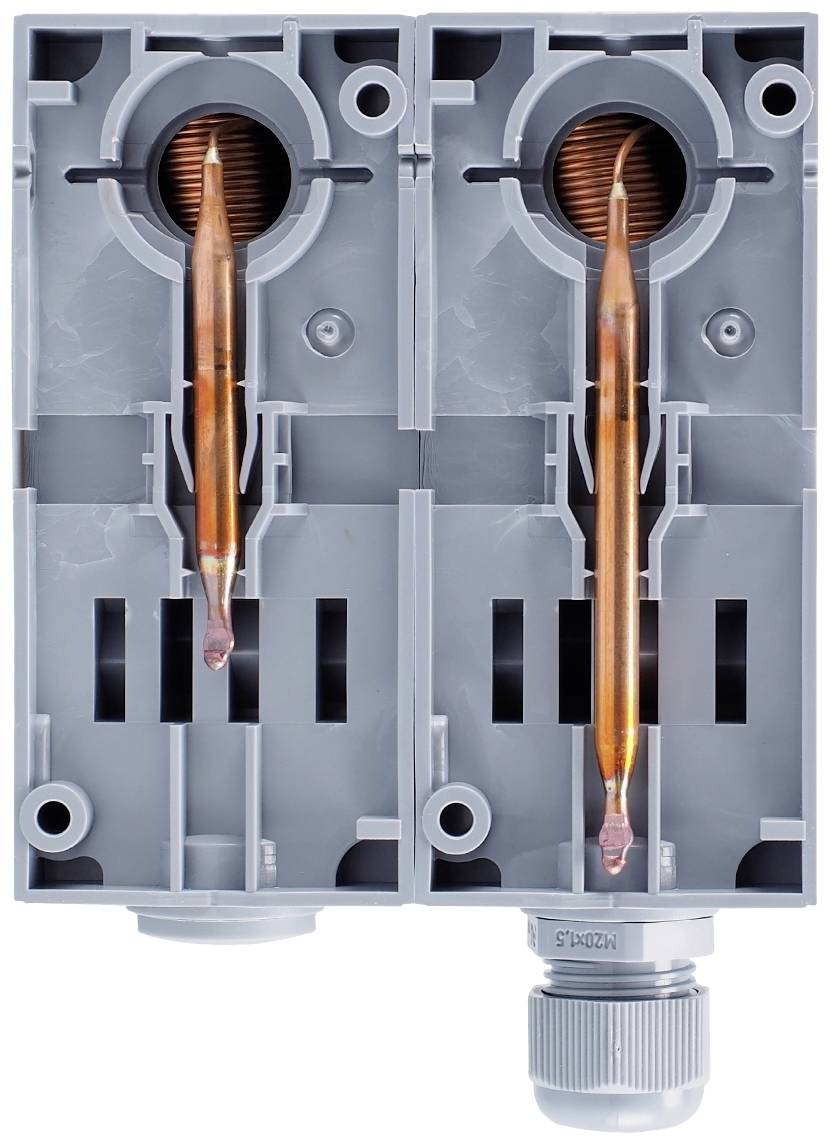

Mehanski nadometni dvojni termostat je zaradi ohišja, odpornega na udarce iz visokokakovostne plastike, zelo robusten in primeren tudi za težke pogoje. Uporabljeni merilni sistemi delujejo po principu ekspanzije tekočine in se lahko brez težav uporabljajo do najvišje dovoljene temperature tipala 135 °C na regulatorju temperature in 149 °C na varnostnem omejevalniku temperature. Gladki okrogli senzorji iz bakra imajo premer 6 mm. Dolžina senzorja regulatorja temperature je približno 87 mm, dolžina varnostnega omejevalnika temperature je približno 66 mm. Daljinski vodi so prav tako izdelani iz bakra in so ob dobavi zviti v ohišje. Upoštevajoč polmer upogiba 5 mm, je možno kable izpeljati iz ohišja in po potrebi fleksibilno položiti. Najvišja dovoljena temperatura okolja na ohišju (stopnja zaščite IP54) je 80 °C. Ohišje je pritrjeno neposredno na spodnji del ohišja kot stenska montaža. Želeno temperaturo izklopa temperaturnega regulatorja lahko s pomočjo regulatorja nastavitvene vrednosti preprosto nastavite na skali. Temperaturo varnostnega omejevalnika temperature lahko po odstranitvi pokrova ohišja nastavite na skali z izvijačem. Nastavljena temperatura je ves čas vidna skozi okence v pokrovu ohišja. Regulator temperature odlikuje visoka natančnost preklopne točke +/-3 % v zgornji tretjini skale, varnostni omejevalnik temperature ima natančnost preklopne točke +0/-5 K v zgornji polovici skale. Vgrajena temperaturna kompenzacija zmanjša vplive temperature okolja na preklopno glavo na minimum. Odločilna prednost je, da za merjenje temperature ni potrebna dodatna pomožna energija. Električna povezava je izvedena s pomočjo PushIn© sponk, kar bistveno skrajša čas namestitve v primerjavi s klasičnimi vijačnimi povezavami. Največja dovoljena preklopna zmogljivost je AC 230 voltov / 16 A. Regulator temperature ima preklopno razliko (histerezo) približno 3 K in se samodejno preklopi nazaj v prvotno stanje, ko temperatura izklopa pade pod to vrednost. Preklopni kontakt varnostnega omejevalnika temperature (sponka 2) se po doseženi nastavljeni temperaturi odpre in signalni kontakt (sponka 4) se istočasno zapre. Preklopni kontakt se samodejno zaklene in ga je mogoče ponovno ročno odkleniti šele, ko se temperatura na senzorju ohladi za približno 10 K. Ko temperatura na senzorju pade pod -20 °C, se tokokrog med sponkama 1 in 2 prav tako odpre, vendar se ponovno samodejno zapre, ko temperatura naraste. Če je merilni sistem uničen, je tokokrog trajno odprt, odklepanje ni več mogoče. Preklopni kontakt je takrat v nevtralnem položaju. Termostat se lahko uporablja zelo prilagodljivo in se uporablja tako v avtomatizaciji zgradb kot tudi v ogrevalni, klimatski in prezračevalni tehniki. Nadaljnja področja uporabe so industrija plastike, aparati in strojništvo ter gradnja peči in nadzor temperature v laboratorijskih in klimatskih omarah. Naprava je odobrena v skladu z DIN EN 14597 in DGRL ter ima odobritev EAC.
