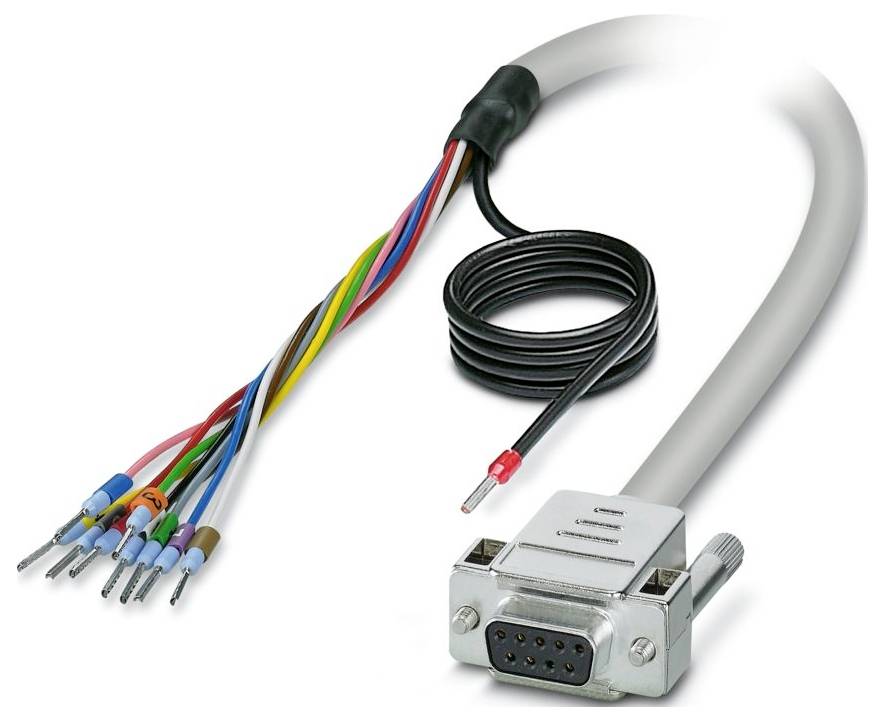

Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
3 m
Priključek
letev z ženskimi kontakti D-Sub
Skupno število polov
9
Proizv. št. delov
2926056
Podatkovni list izdelka (PDF)
Število
Skupaj (61,99 € / Kos)
73,99 €
-16 %
61,99 €
z DDV
Tehnične specifikacije
- Število polov: 9
- Vrsta povezave: ženski konektor D-SUB
- Navoj vijaka: UNC 4-40
- Navor privijanja: 0,2 Nm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Opomba: Žice so označene in opremljene s tulci. Pletena zaščita je speljana na ločen konec kabla.
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 6,70 mm ±0,5 mm
- Razmik mreže: 2,74 mm
- Priključitev v skladu s standardom: IEC 60807-2; DIN 41652
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 3 m
- Presek vodnika: 9 x 0,25 mm²
- Upornost voda: ≤ 80 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: da
- Vrsta kabla: 9X0,25 [PVC]
- Konstrukcija vodnika signalnega kabla: 14 x 0,15 mm
- AWG signalna linija: 24
- Premer žice vključno z izolacijo: 1,2 mm ±0,05 mm
- Nazivna napetost kabla: 300 V AC/DC
- Najmanjši polmer upogibanja, trajno nameščen: 58 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 108 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Vtični cikli:> 200
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen, oklopljen okrogel kabel
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Tok (na pot): ≤ 2 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- 9X0,25 [PVC]: 9X0,25 [PVC]
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: D-SUB9 (1) = ()
- rjava: D-SUB9 (2) = ()
- zelena: D-SUB9 (3) = ()
- rumena: D-SUB9 (4) = ()
- siva: D-SUB9 (5) = ()
- roza: D-SUB9 (6) = ()
- modra: D-SUB9 (7) = ()
- rdeča: D-SUB9 (8) = ()
- črna: D-SUB9 (9) = ()
- Dolžina odstranjevanja izolacije (plašč): ≈ 150 mm
- Vrsta izdelka
priključni kabel
- Dolžina kabla
3 m
- Priključek
letev z ženskimi kontakti D-Sub
- Skupno število polov
9
- Proizv. št. delov
2926056
- Vsebina
1 kos
- Material
PVC
- Število pinov
9
- Vrsta
CABLE-D- 9SUB/F/OE/0,25/S/3,0M
- Dolžina
3 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580266 Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580266 Kabel CABLE-D- 9SUB/F/OE/0,25/S/3,0M Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen, oklopljen okrogel kabel; Priključek 1: Posamezne žice (9-pinski) (Žice so označene in opremljene s tulci. Zaščitna pletenica je speljana na ločen konec kabla. Priključek 2: ženski priključek D-SUB (1 x 9-pinski); dolžina kabla: 3 m
