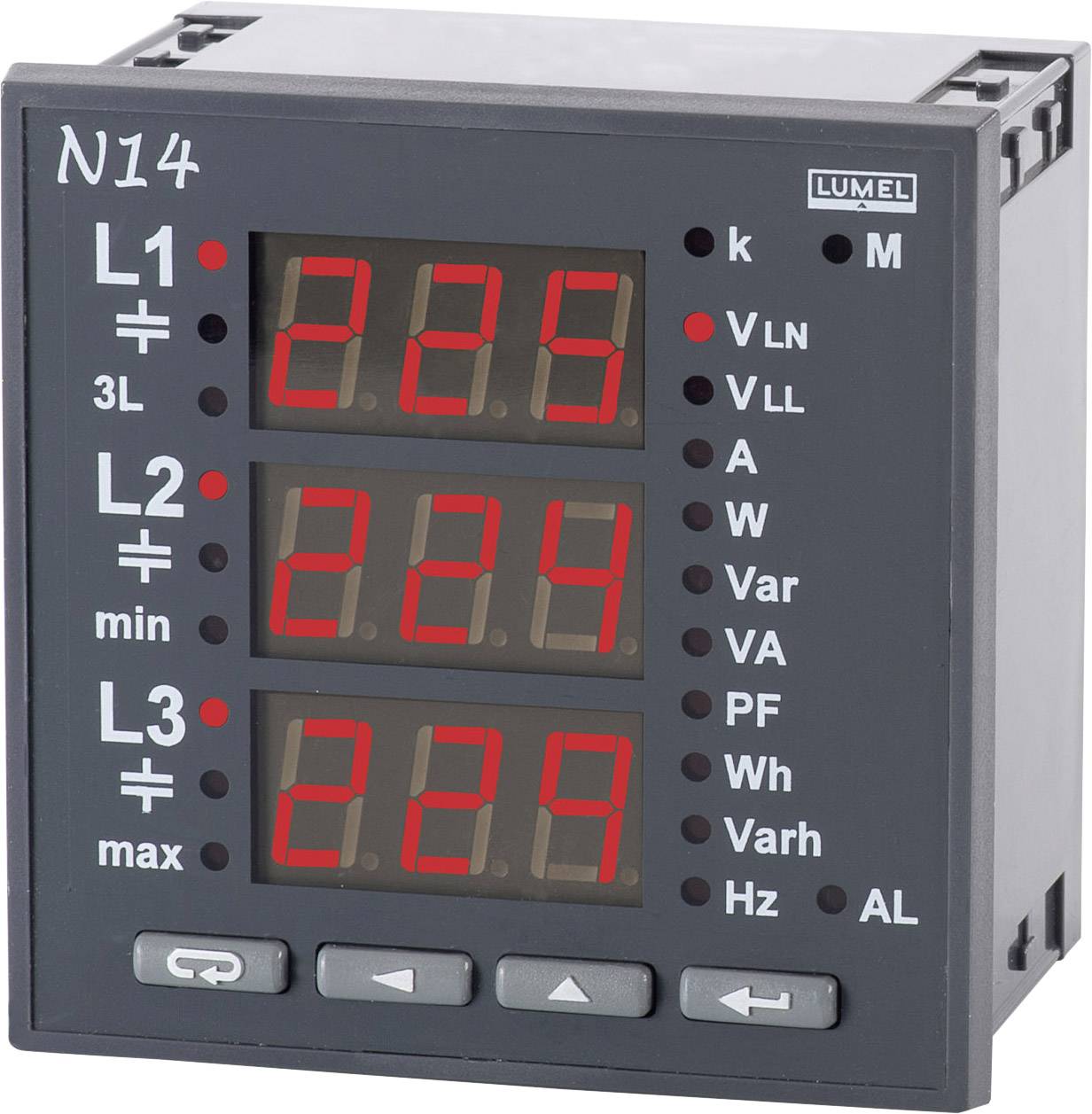

Lumel N14 22008 univerzalna merilna naprava
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (329,00 € / Kos)
329,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Programiran 3-fazni multimeter
- Vgradne mere 96 x 96 mm
Tehnične specifikacije
- Vrsta izdelka
univerzalna merilna naprava
- Merilna funkcija
frekvenca
tok
navidezna moč
napetost
jalova moč
aktivna moč
cos phi
aktivna energija
- Vrsta
N14 22008
- Vrsta zaslona
LED
IP40 (spredaj)
- Širina vgradnje
96 mm
- Vgradna višina
96 mm
- Mere
(D x Š x V) 77 x 96 x 96 mm
- Teža
300 g
- Merilna kategorija
CAT III 600 V
- Širina
96 mm
- Višina
96 mm
- Dolžina
77 mm
- Vmesniki
RS485
- Vmesnik
RS-485
- Priključki
vijačne sponke
- Mesta
3 x 3
- Prikaz (podrobnosti)
LED
- Vgradne mere
96 x 96 mm
- Oskrba z napetostjo
85–253 V/AC
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1384098 Lumel N14 22008 univerzalna merilna naprava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1384098 Lumel N14 22008 univerzalna merilna naprava
Opis
Večfunkcijski merilnik Naprava prikazuje parametre trifaznega izmeničnega toka: napetost, tok, aktivna moč, jalova moč, faktor moči, frekvenca, aktivna energija in jalove energije. Izmerjene spremenljivke se prikažejo izmenično ali jih lahko preklopite s pritiskom na tipko. Energetske vrednosti lahko ponastavite s tipkami na sprednji strani.
Programska merilna naprava za merjenje digitalne nadzorne plošče N14 je namenjena merjenju parametrov simetrično in asimetrično obremenjenih trifaznih napajalnih omrežij s 3 ali 4 linijami. Izmerjene količine so prikazane hkrati in digitalno posredovane. Merilna naprava omogoča nadzor in optimizacijo električnih naprav, industrijskih sistemov in sistemov. Izmeri efektivno vrednost napetosti in toka, aktivno, navidezno in jalovo moč, faktorje moči, aktivno in navidezno energijo, frekvenco in 15 minut povprečne aktivne moči. Vrednosti napetosti in toka se pomnožijo z nastavljenimi vrednostmi napetosti in toka pretvornika pretvornikov. Kazalniki moči in energije upoštevajo programirane vrednosti prevajanja. Vrednost vsake izmerjene spremenljivke se lahko prenese v glavni sistem z vmesnikom RS-485. Relejni izhodni signali, da je bil izbrani signal prekoračen
Measurand. Izhod impulza je namenjen nadzoru porabe trifazne aktivne energije.
Besedilo je strojno prevedeno.
Programska merilna naprava za merjenje digitalne nadzorne plošče N14 je namenjena merjenju parametrov simetrično in asimetrično obremenjenih trifaznih napajalnih omrežij s 3 ali 4 linijami. Izmerjene količine so prikazane hkrati in digitalno posredovane. Merilna naprava omogoča nadzor in optimizacijo električnih naprav, industrijskih sistemov in sistemov. Izmeri efektivno vrednost napetosti in toka, aktivno, navidezno in jalovo moč, faktorje moči, aktivno in navidezno energijo, frekvenco in 15 minut povprečne aktivne moči. Vrednosti napetosti in toka se pomnožijo z nastavljenimi vrednostmi napetosti in toka pretvornika pretvornikov. Kazalniki moči in energije upoštevajo programirane vrednosti prevajanja. Vrednost vsake izmerjene spremenljivke se lahko prenese v glavni sistem z vmesnikom RS-485. Relejni izhodni signali, da je bil izbrani signal prekoračen
Measurand. Izhod impulza je namenjen nadzoru porabe trifazne aktivne energije.
Besedilo je strojno prevedeno.
Izvedba
- Izmerjene spremenljivke: A, V, kW, kVA, kVAr, Wh, VArh, Hz, faktor moči. RS-485 Modbus vmesnik. 1 x relejni izhod. 1 x impulzni izhod
Obseg dostave
- Lumel N14 22008 programabilni 3-fazni multimeter, vgradne mere 96 x 96 mm
