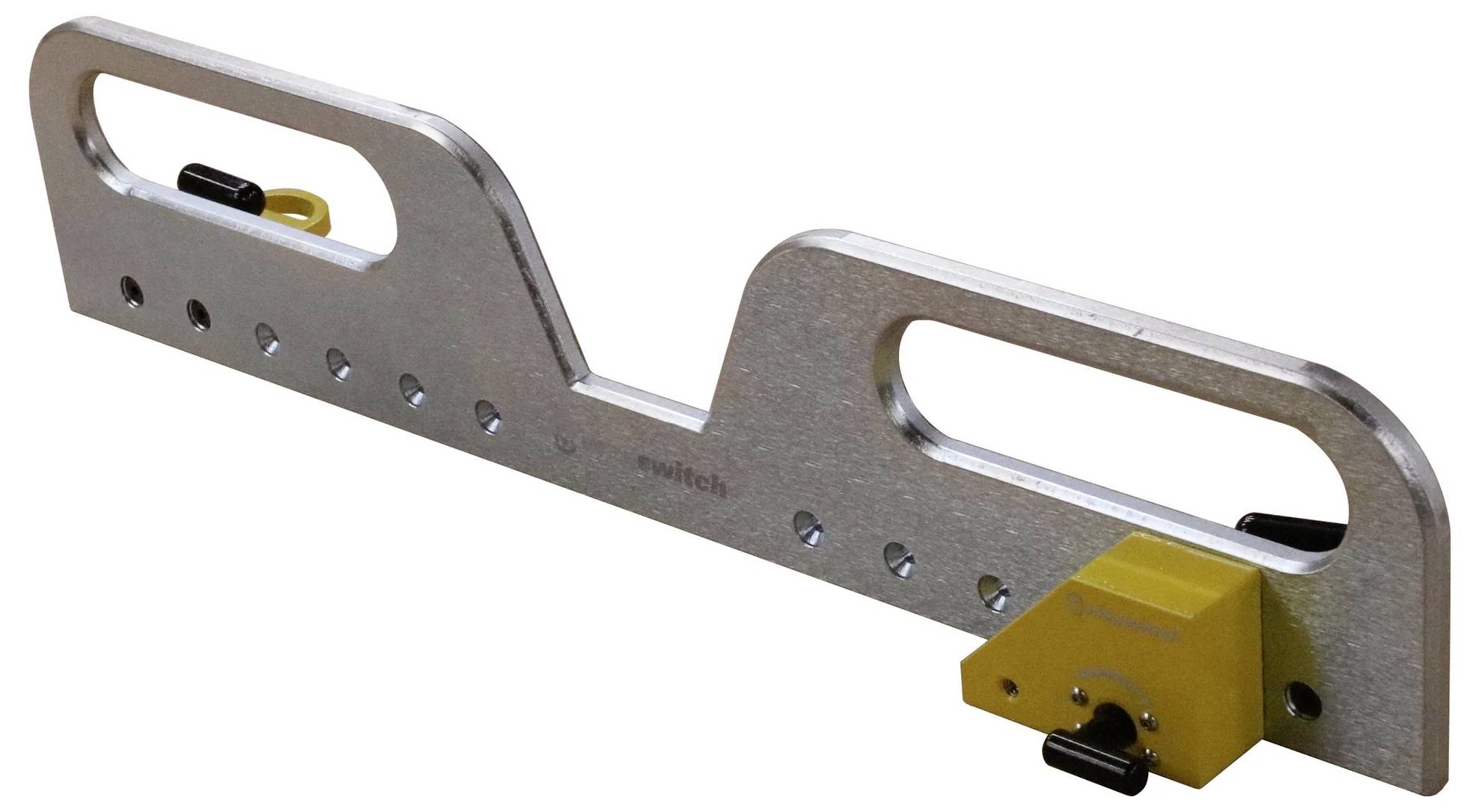

Magswitch 81101371 Ograja za vrtalni stroj Fence Pro - 81101371 #####Magnetischer Anschlag

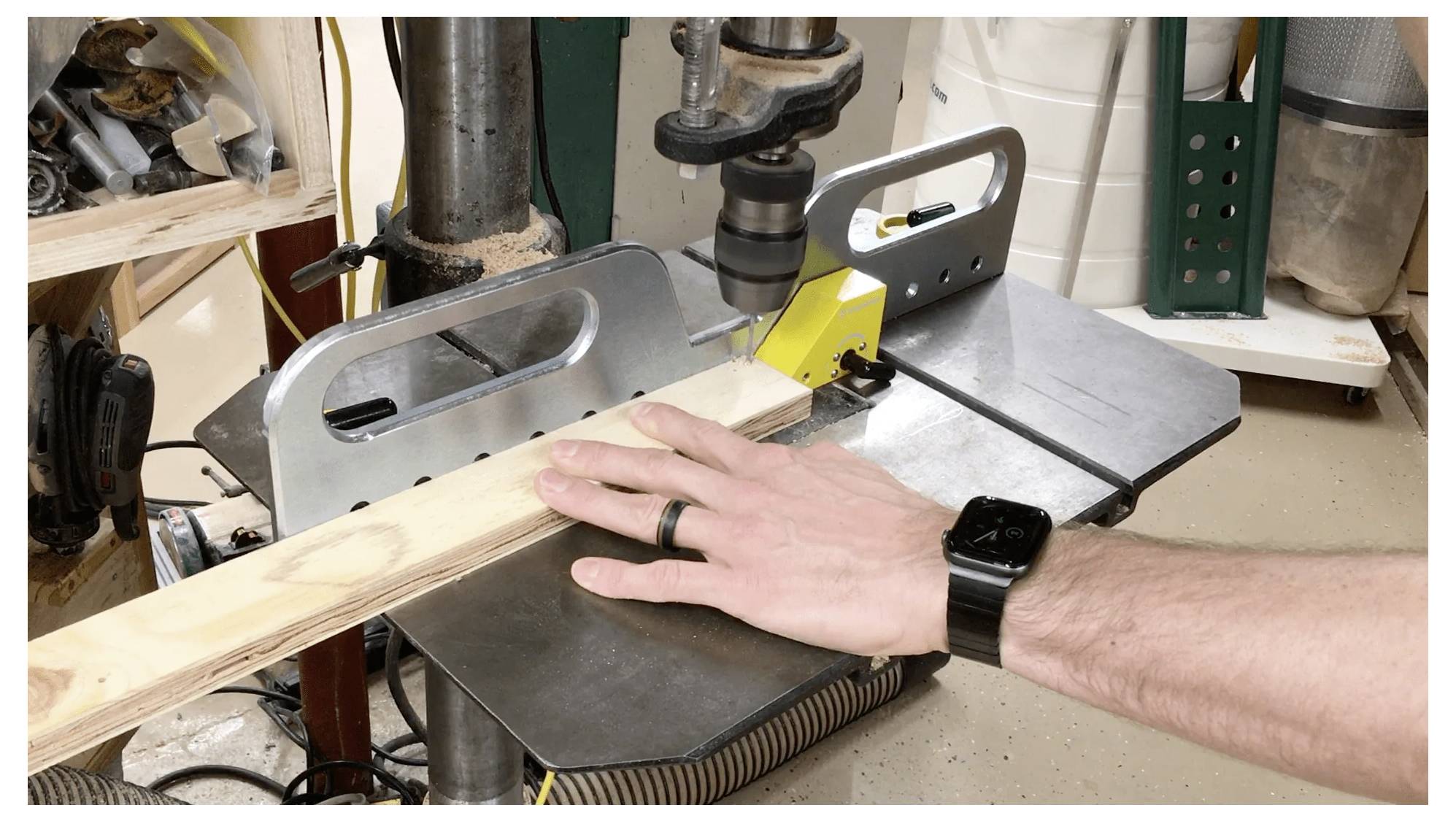

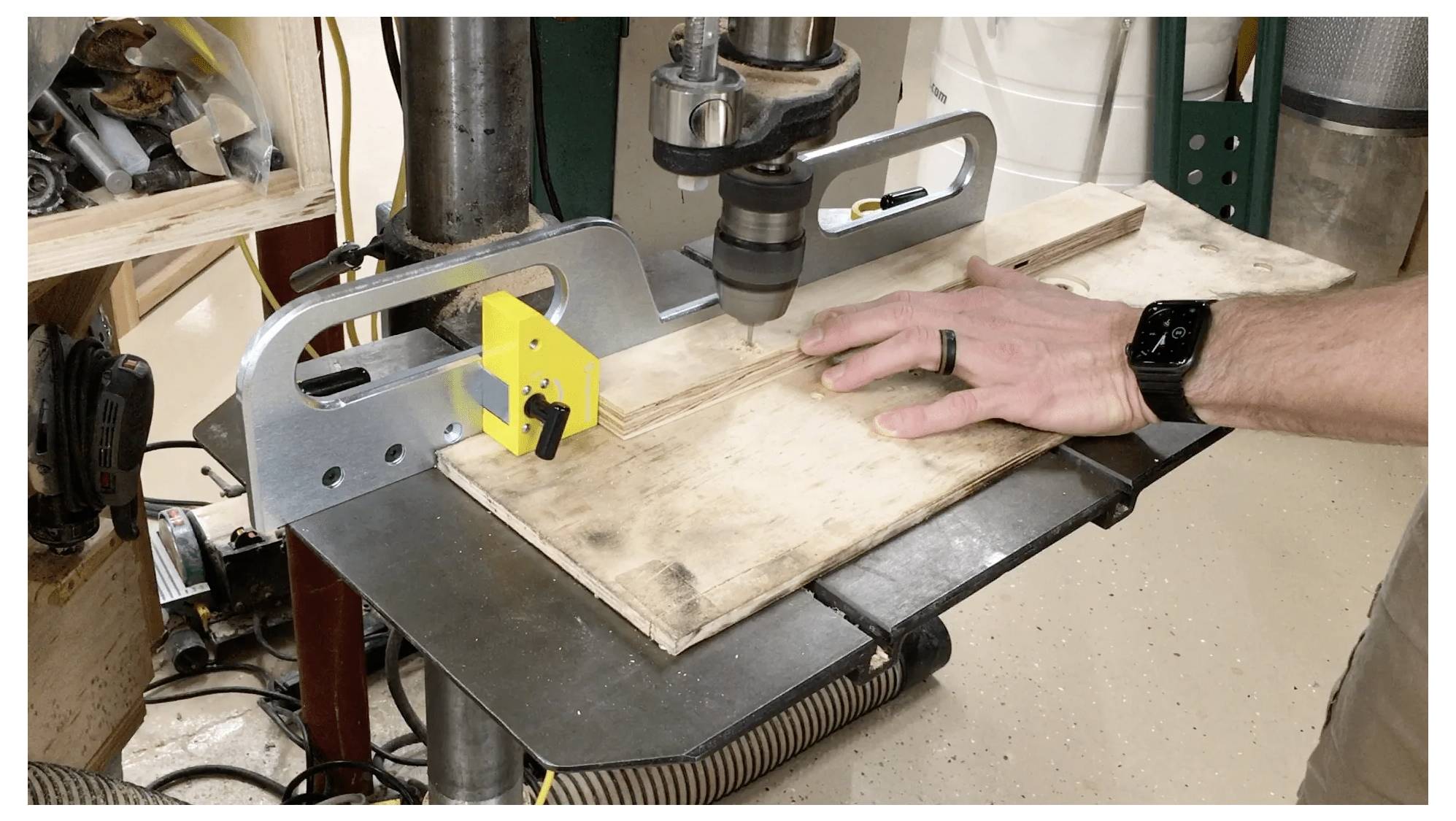

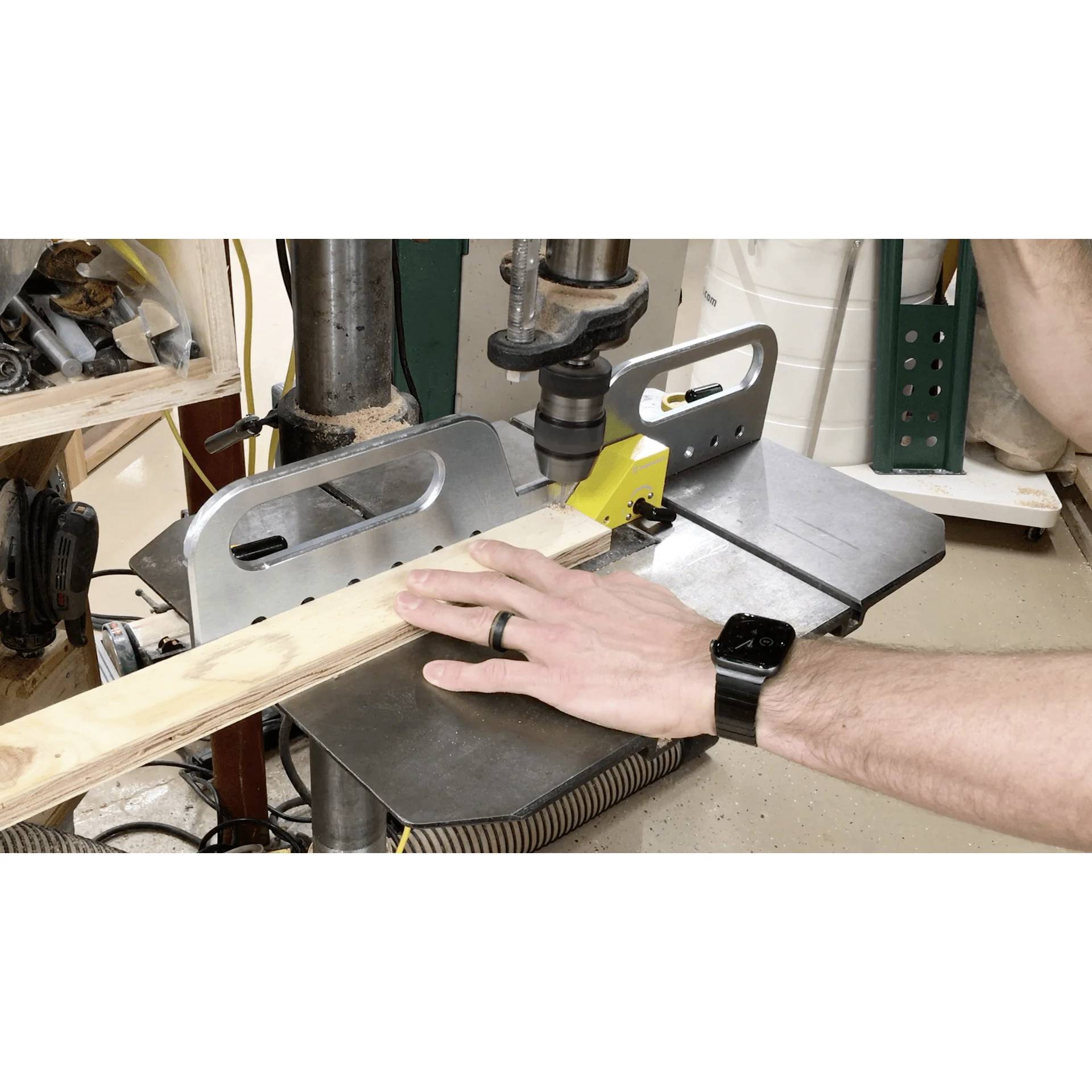

Močni magneti omogočajo hitro pozicioniranje in fino nastavitev omejevalnika ter olajšajo njegovo odstranitev in shranjevanje, ko omejevalnika ne potrebujete. Magnete je mogoče pritrditi na različne točke na omejevalniku, da se zagotovi optimalna postavitev na mizah vrtalnih strojev. Robustna, velika navpična omejevalna plošča ne ovira vpenjalne glave, niti pri vrtanju blizu omejevalnika, in se lahko uporablja tudi kot omejevalnik za ponovno žaganje z listom tračne žage. Omejevalni blok je mogoče hitro poravnati z mizo vrtalnega stroja ali z žrtvovanim materialom pod obdelovancem in ga je mogoče shraniti, da prihranite prostor, ko ga ne uporabljate. Zaporna plošča je dolga 533,4 mm in visoka 109 mm. Največja držalna sila (sila odtrganja) je 132 kg (291,01 lbs), največja strižna sila je 19 kg (41,89 lbs), debelina nasičenosti je 6 mm (0,24 in), največja skupna višina je 109 mm (4,29 in), skupna dolžina je 533,4 mm (21 in), skupna širina je 69,15 mm (2,72 in), lastniška teža je 3,8 kg (8,38 lbs), površina magnetnega pola pa meri 40 x 31 mm (2x) oziroma 1,57 x 1,22 in (2x). Glede na debelino materiala nastanejo naslednje največje sile: pri 0,5 mm (0,02 palca) 16,9 kg (37,32 lbs), pri 1,0 mm (0,04 palca) 45,2 kg (99,64 lbs), pri 2,0 mm (0,08 palca) 86,4 kg (190,48 lbs), pri 3,0 mm (0,12 palca) 117,6 kg (259,26 lbs), pri 4,0 mm (0,16 palca) 124,9 kg (275,42 lbs), pri 5,0 mm (0,20 palca) 129,5 kg (285,56 lbs), pri 6,0 mm (0,24 palca) 132,1 kg (291,16 lbs) in pri 50,0 mm (1,97 palca) 132,5 kg (292,05 funtov). Varna delovna obremenitev (VOP) je največja sila, deljena z varnostnim faktorjem najmanj 5. Najvišje določene vrednosti so bile določene v laboratorijskih pogojih z uporabo 2-palčnega jekla SAE1018, hrapavosti površine 63 mikropalcev in optimiziranih polov. Dejanska držalna sila in varna delovna obremenitev se lahko razlikujeta glede na uporabo. Priporočljivo je, da izdelek preizkusite v resničnih pogojih in se pred uporabo posvetujete z inženirjem za aplikacije Magswitch. Vsi podatki veljajo za enote z ravnimi polnimi nastavki. Vrednosti se lahko razlikujejo za ±5 %. Navedene največje sile ne predstavljajo varnih dvižnih sil – projektant mora pri specifikaciji orodja upoštevati ustrezen varnostni faktor. Magswitch priporoča varnostni faktor 5:1 za večino aplikacij.
