Magswitch 81101375 Ograja vrtalnega stroja - 81101375 #####Magnetischer Anschlag

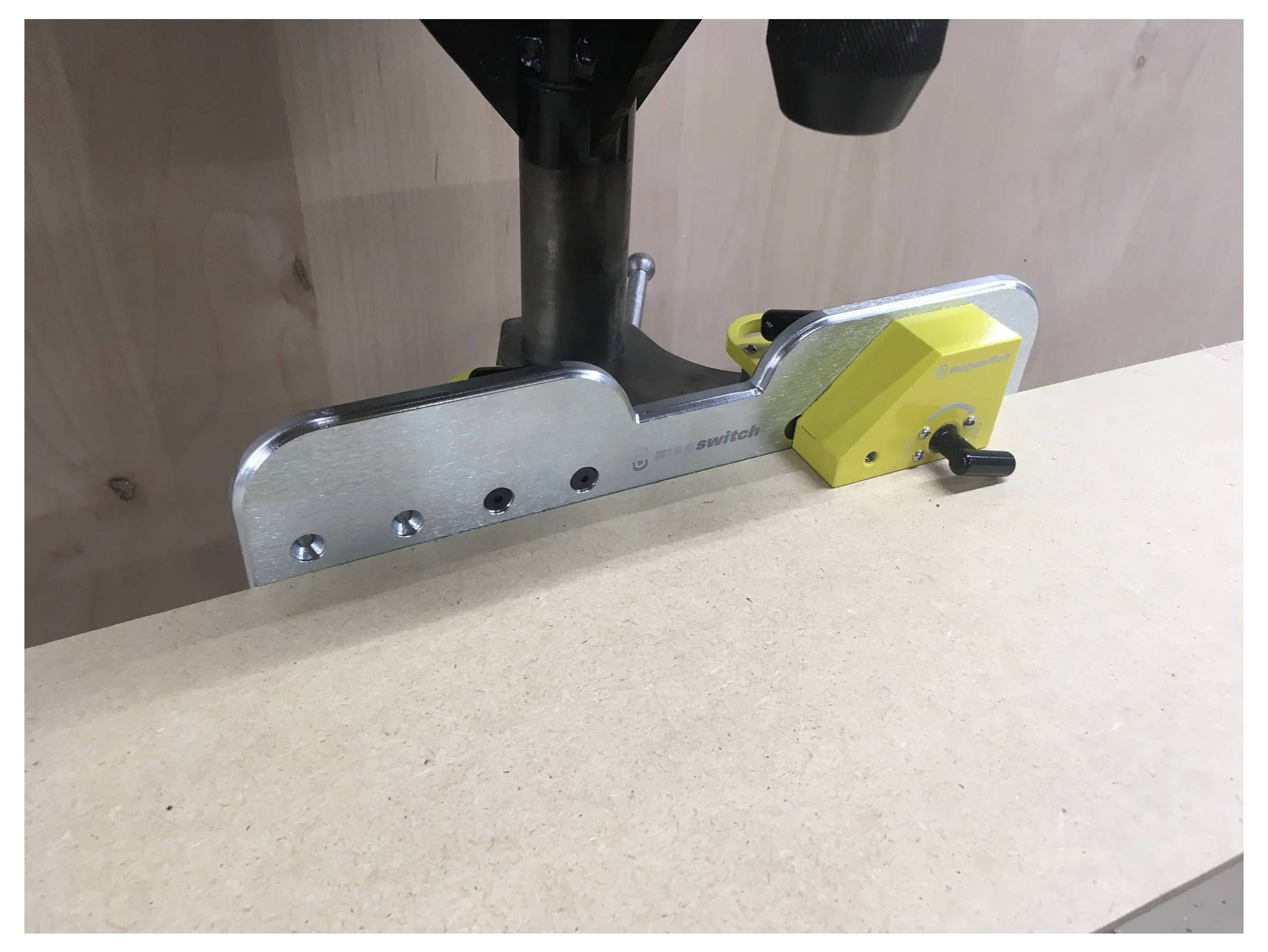

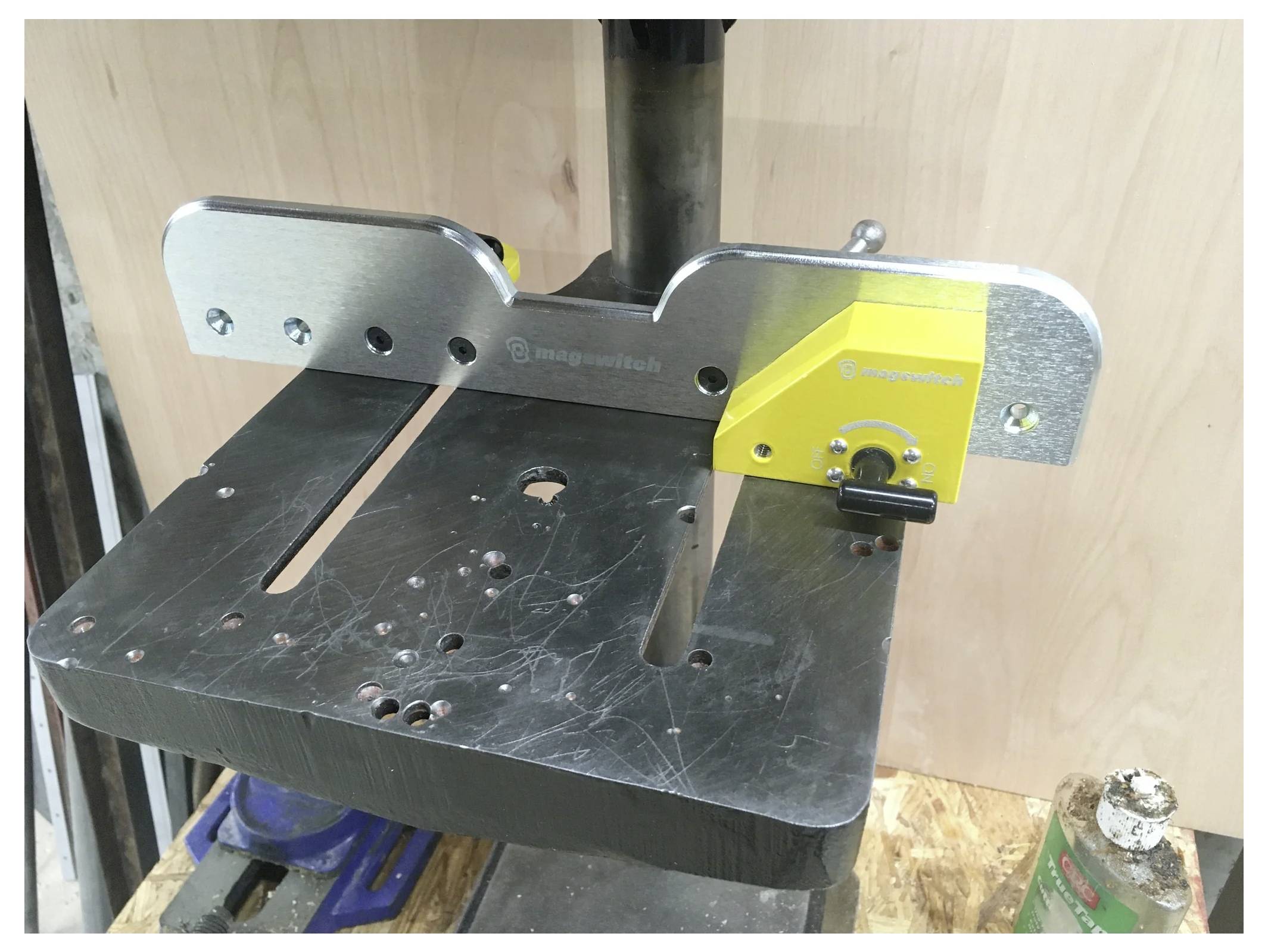

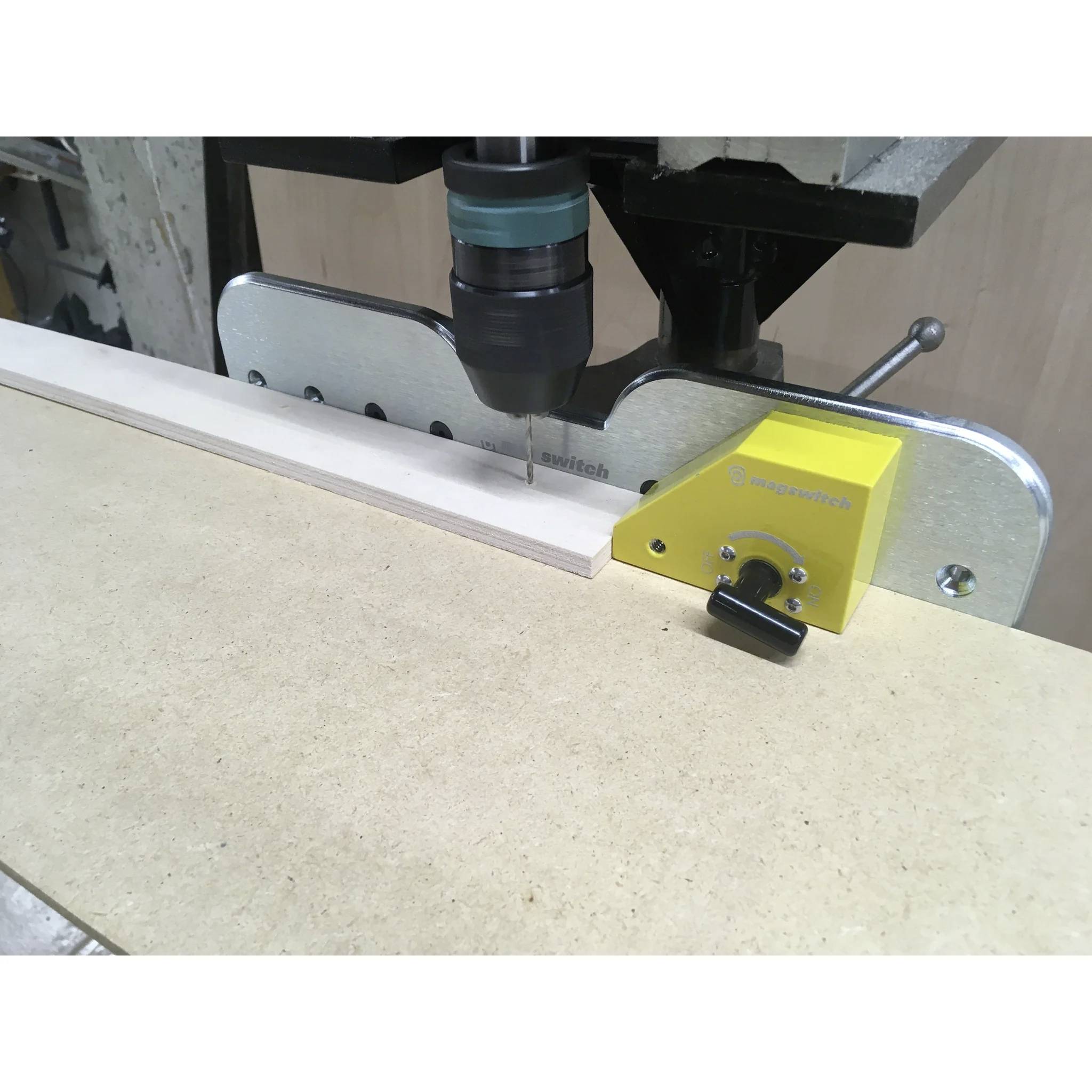

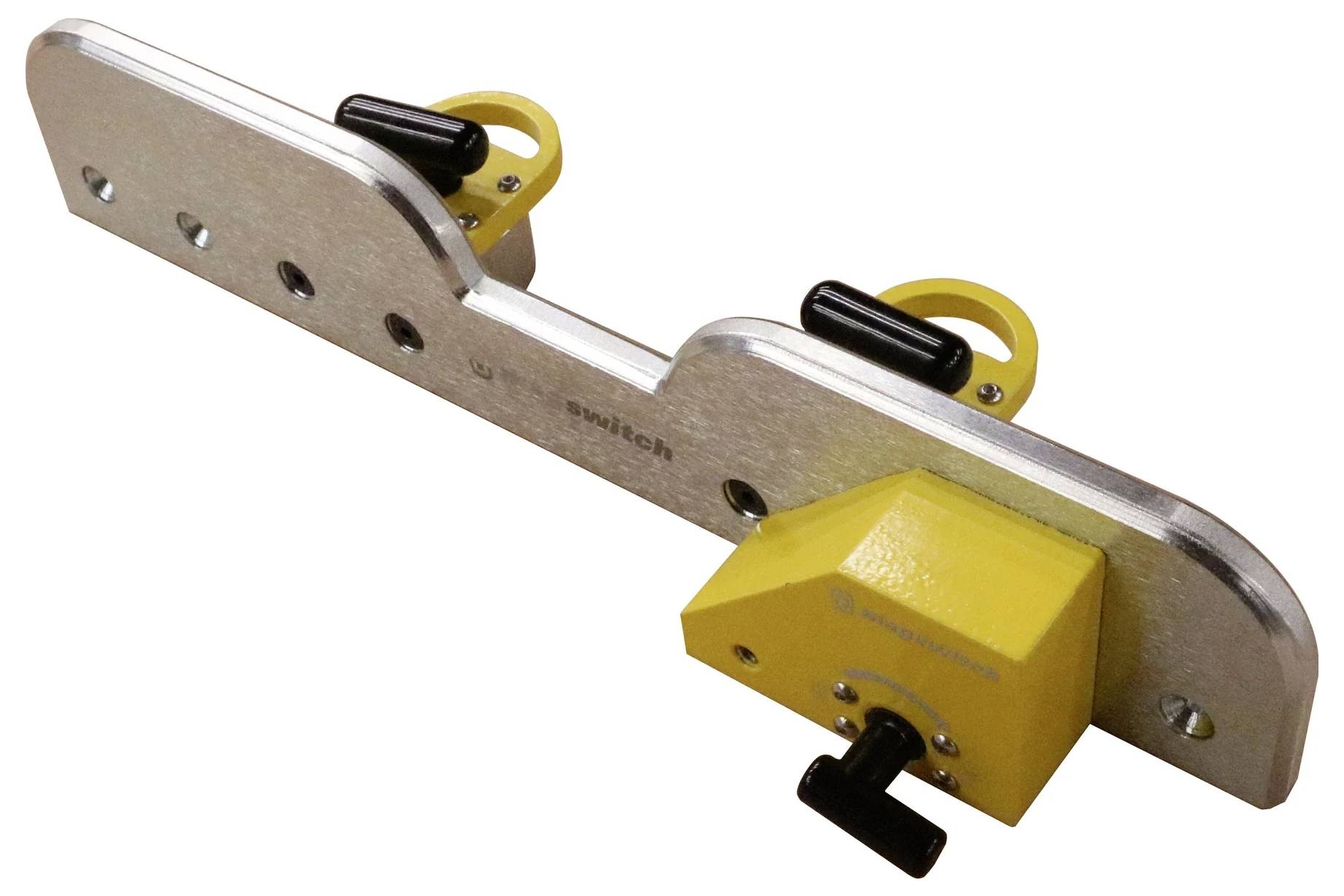

Močni magneti omogočajo hitro pozicioniranje in fino nastavitev omejevalnika ter olajšajo njegovo odstranitev in shranjevanje, ko omejevalnika ne potrebujete. Magnete je mogoče namestiti na različne točke na omejevalniku, da se zagotovi optimalna namestitev na manjših mizah vrtalnih strojev. Robustna navpična omejevalna plošča ne ovira vpenjalne glave – niti pri vrtanju blizu omejevalnika. Omejevalni blok je mogoče hitro poravnati z mizo vrtalnega stroja ali z žrtvovanim materialom pod obdelovancem in ga je mogoče shraniti, da prihranite prostor, ko ga ne uporabljate. Zaporna plošča je dolga 330 mm in visoka 63,5 mm. Največja držalna sila (sila trganja) je 132 kg (291,01 lbs), največja strižna sila je 19 kg (41,89 lbs), debelina nasičenega sloja je 6 mm (0,24 in), največja skupna višina je 63,50 mm (2,50 in), skupna dolžina je 330 mm (12,99 in), skupna širina je 69,15 mm (2,72 in) in lastniška teža je 2 kg (4,41 lbs). Površina magnetnega pola meri 40 x 31 mm (2x) oziroma 1,57 x 1,22 palca (2x). Glede na debelino materiala nastanejo naslednje največje sile: pri 0,5 mm (0,02 palca) 16,9 kg (37,32 lbs), pri 1,0 mm (0,04 palca) 45,2 kg (99,65 lbs), pri 2,0 mm (0,08 palca) 86,4 kg (190,48 lbs), pri 3,0 mm (0,12 palca) 117,6 kg (259,26 lbs), pri 4,0 mm (0,16 palca) 124,9 kg (275,42 lbs), pri 5,0 mm (0,20 palca) 129,5 kg (285,56 lbs), pri 6,0 mm (0,24 palca) 132,1 kg (291,16 lbs) in pri 50,0 mm (1,97 palca) 132,5 kg (292,05 funtov). Varna delovna obremenitev (VOP) je največja sila, deljena z varnostnim faktorjem najmanj 5. Navedene vrednosti so bile določene v laboratorijskih pogojih z uporabo 2-palčnega jekla SAE1018, hrapavosti površine 63 mikropalcev in optimiziranih polov. Dejanska držalna sila in varna delovna obremenitev se lahko razlikujeta glede na uporabo. Priporočljivo je, da izdelek predhodno preizkusite v vsaki aplikaciji in se posvetujete z inženirjem za aplikacije Magswitch. Vsi podatki veljajo za enote z ravnimi polnimi nastavki. Vrednosti se lahko razlikujejo za ±5 %. Navedene največje vrednosti niso varne dvižne sile – pri specifikaciji orodja je treba upoštevati ustrezen varnostni faktor. Magswitch priporoča varnostni faktor 5:1 za večino aplikacij.

Besedilo je strojno prevedeno.
