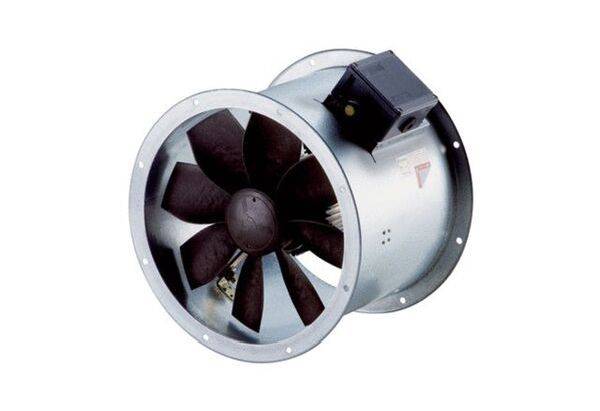

Maico Ventilatoren 0086.0700 cevni ventilator 1050 m³/h 200 mm

Izvedba izdelka: Za delovne temperature -20 °C< = Ta< = +40 °C. Posebnosti: aksialni cevni ventilator, protieksplozijsko varen, srednji plin. Protieksplozijska zaščita in odobritve po ATEX in IECEx. Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb Ventilatorji MAICO Ex izpolnjujejo varnostne zahteve evropske direktive RL 2014/34/EU za naprave in zaščitne sisteme v potencialno eksplozivnih območjih. Za coni 1 in 2. Vrste zaščite: e - povečana varnost in c - konstruktivna varnost. Vrsta zaščite IP 64 Preklop za prezračevanje ali prezračevanje. Cevni tulec iz pocinkane jeklene pločevine, s prirobnico na obeh straneh - vzorec lukenj po DIN 24155. Za enostavno in neposredno vgradnjo v cevni sistem. Montaža možna v poljubnem položaju. Tekač: Aksialni tekač iz prevodne plastike. Kakovost uravnoteženja kombinacije motor-tekač G 6.3 po kategoriji BV-3 po ISO 14694. Smer transporta: Smer transporta je označena. Standardno delovanje izpušnega zraka, smer transporta preko sesanja motorja. Motor: robusten trifazni motor s krogličnimi ležaji, brez vzdrževanja. Reverzibilen. Obratno delovanje: Volumski pretok se zmanjša za približno 35 %, če je smer transporta nenormalna. Način delovanja S1 (neprekinjeno delovanje). Regulacija hitrosti s transformatorjem TR... možna. Izjema: DZR 35/2 B Ex... Temperaturo v motorju ventilatorja spremljajo PTC termistorji. PTC vodniki morajo biti povezani s sprožilnim sistemom (varnostna naprava v skladu z Direktivo RL 2014/34/EU), ki trajno izključi ventilator iz omrežja, če so temperature previsoke. Kot sistem za sprožitev se priporoča MAICO termistorski sprožilni sistem MVS 6 ali TMS. Električni priključek: Priključna omarica na ventilatorju, protieksplozijsko varna, s kabelsko uvodnico. Varnostna navodila: Ventilator s prostim sesanjem ali izpuhom uporabljajte samo, če je rotor zaščiten pred dotikom v skladu z DIN EN ISO 13857, npr. B. z zaščitno rešetko SG.Artikel: DZR 20/2 B Ex e, pretok: 1050 m3/h, vrtljaji: 2950 1/min, tip impelerja: aksialni, regulacija hitrosti: da, reverzibilnost: da, tip napetosti: tri -fazni tok, nazivna napetost: 400 V, omrežna frekvenca: 50 Hz, nazivna moč: 65 W, cosphi: 0,4, Inom: 0,23 A, Imax pri Unom: 0,25 A, razred zaščite: IP 64, toplotni razred: F, namestitev položaj: navpično / vodoravno, material: jeklena pločevina, pocinkana, material ohišja: jeklena pločevina, pocinkana, barva: pocinkano, teža: 7,24 kg, teža z embalažo: 7,91 kg, nazivna širina: 200 mm, širina: 317 mm, višina: 317 mm, globina: 240 mm, širina z embalažo: 350 mm, višina z embalažo: 335 mm, globina z embalažo: 265 mm, oznaka EX po direktivi ATEX: Ex II 2 G, oznaka EX po standardu: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, Ta temperatura okolja: -20 °C< = Ta< = +40 °C, IA/IN: 7,3, čas tA: 69 sek, način delovanja: S1, PTC DIN 44082: M 100, ES certifikat tipa: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X, temperaturni razred: T4 , toplotni razred izolacijskih materialov Th.Cl.: 155 (F)

Besedilo je strojno prevedeno.
