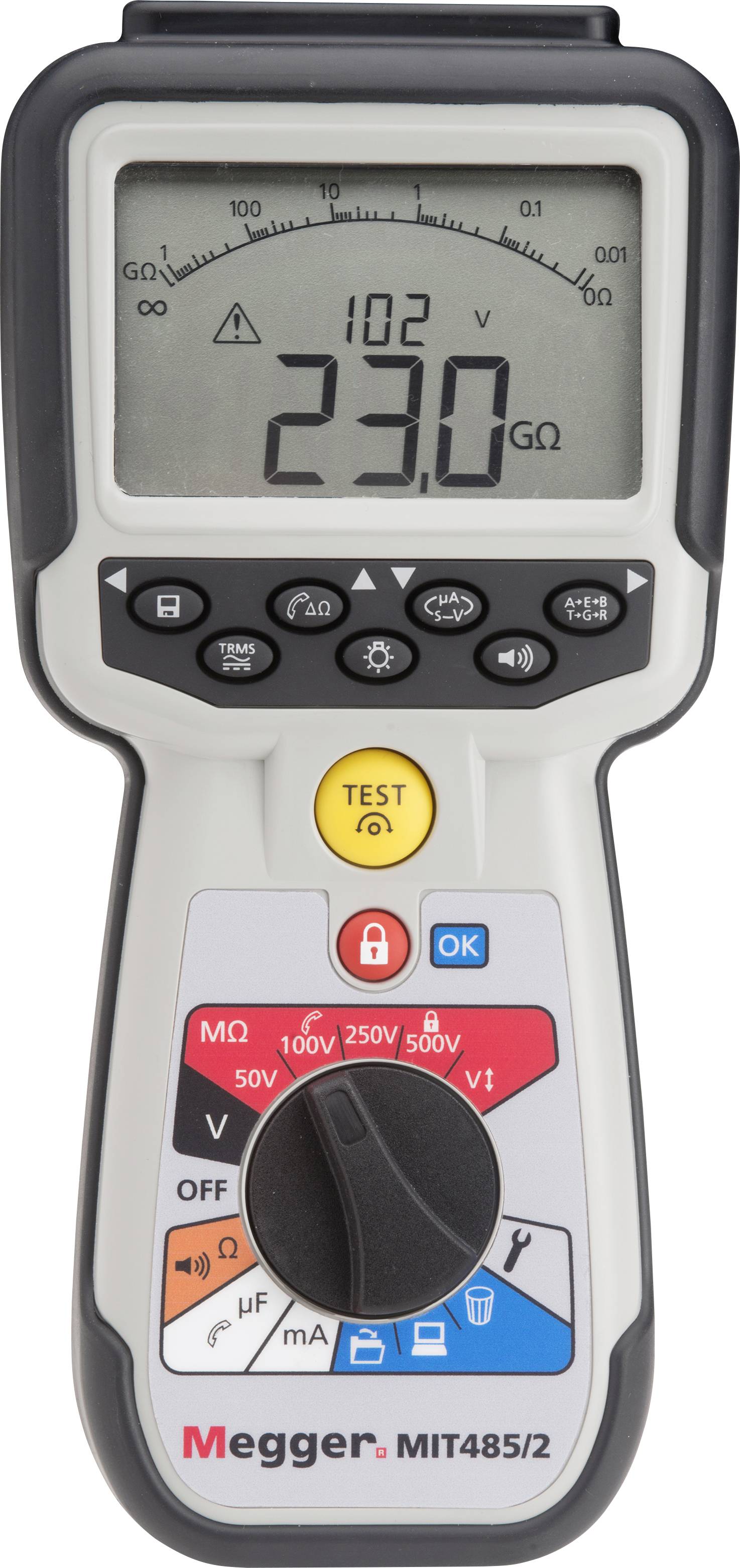

Megger MIT485/2 merilnik izolacij 50 V, 100 V, 250 V, 500 V 100 GΩ
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (1459,00 € / Kos)
1459,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Megger MIT485/2 merilnik izolacij 50 V, 100 V, 250 V, 500 V 100 GΩ
- Preizkus izolacije do 500 V in območja 100 GΩ z ročno merilno napravo
- 3-žilna povezava za A, B in E (konica, obroč in ozemljitev) (novo)
- Zaščiten dostop do 500 V za zaščito pred nenamernimi poškodbami (novo)
- Možnosti polnjenja za omrežno in avtomobilsko polnjenje (novo)
- Hitrejše testiranje prevodnosti z razponom od 0,01 Ω do 1 MΩ (novo)
- Zmogljivost diferencialnih meritev (novo)
- Stabilizirana napetost za preskus izolacije (novo)
- Merjenje izmenične in enosmerne napetosti 600 V Trims
- Shranjevanje rezultatov testov in prenos prek Bluetooth®
- CAT IV 600 V
- Vodoodporno – Vsak tester je zatesnjen po standardu IP54 in ima vremensko odporno ohišje, ki zmanjšuje tveganje vdora vode, vključno s pokrovom baterije in varovalk.
- Robustno ohišje – Guma na ohišju zagotavlja idealno kombinacijo zunanje zaščite, ki blaži udarce, in odličnega oprijema v močno modificiranem ohišju iz ABS-a. To ima za posledico praktično neuničljivo ohišje.
- Baterije – Zahteva šest standardnih alkalnih baterij AA ali polnilnih nikelj-metalhidridnih (NiMH) baterij, ki zmorejo vsaj 3000 izolacijskih preizkusov pri 500 V.
Tehnične specifikacije
- Isc: 200 mA R ≤ 4 Ω
- Diferencialna meritev [REL]
- Ničelna linija (do 10 Ω)
- TRMS
- Napetost AC/DC 600 V
- Kapaciteta 0,1 nF - 10 μF
- Razdalja v μF (odprt tokokrog)
- Izračun REN
- Merjenje toka mA AC / DC
- Preklapljanje A/B/E ali T/R/G
- Vgrajen pomnilnik
- Priložena preklopna sonda
- Gumb μA (puščanje)
- Gumb LOCK na MΩ
- Vrsta izdelka
merilnik izolacij
- Preizkusna napetost
50 V
100 V
250 V
500 V
- Merilna funkcija
izolacijska upornost
delovni standardi (lastni)
- Merilno območje upornosti
10 - 100 GΩ
- Vmesniki
Bluetooth®
IP54
- Oskrba z napetostjo
6 baterij 1,5 V IEC LR6 AA (opcijske NiMH polnilne baterije)
- Mere
(D x Š x V) 22.8 x 6.3 x 10.8 cm
- Teža
600 g
- Vrsta zaslona
digitalni
analogni
akustični
- Frekvenca (maks.)
400 Hz
- Frekvenca (min.)
15 Hz
- Frekvenčni razpon
15 Hz - 400 Hz
- Izolacijska upornost (maks.)
100 GΩ
- Merilno območje napetosti (maks.)
500 V
- Merilno območje napetosti (min.)
10 V
- Merilna kategorija
CAT IV 600 V
- Širina
6.3 cm
- Višina
10.8 cm
- Dolžina
22.8 cm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3431113 Megger MIT485/2 merilnik izolacij 50 V, 100 V, 250 V, 500 V 100 GΩ
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3431113 Megger MIT485/2 merilnik izolacij 50 V, 100 V, 250 V, 500 V 100 GΩ
Opis
Testerji izolacije in neprekinjenosti serije MIT480 mk2 nadomeščajo originalno serijo MIT480 in so posebej zasnovani za trg telekomunikacij in testiranja kablov.
Nove naprave imajo prenovljeno ohišje, stojalo in 6-celično baterijo.
Predal za baterije z ločenim dostopom do varovalk.
Vse naprave so prelite za večjo zaščito in dosegajo zaščitni razred IP54.
Besedilo je strojno prevedeno.
Nove naprave imajo prenovljeno ohišje, stojalo in 6-celično baterijo.
Predal za baterije z ločenim dostopom do varovalk.
Vse naprave so prelite za večjo zaščito in dosegajo zaščitni razred IP54.
Besedilo je strojno prevedeno.
Izvedba
- Preskusna napetost – 50 V, 100 V, 250 V in 500 V
- Spremenljiva preskusna napetost – Preskusna napetost nastavljiva od 10 V do 500 V
- 2 % natančnost preskusne napetosti – Izhodna preskusna napetost se vzdržuje znotraj
- toleranco ali znotraj –0 % do +2 % + 2 V.
- Indikator USPEŠNO/NEUSPEŠNO – Glede na napetostni prag se prikaže USPEŠNO ali NEUSPEŠNO (✓/✖).
- Stabilizirana preskusna napetost – Napetost je krmiljena z povratno zanko
- da se zagotovi, da ostane znotraj specifikacije v celotnem preskusnem območju.
- Prikaz preskusne napetosti – Dejanska preskusna napetost je prikazana na
- manjši digitalni zaslon, meritve pa so prikazane na večjem digitalnem zaslonu.
- Preskusno območje – preizkus izolacije od 100 GΩ* do 500 V.
- Prikaz merilnega območja – Območje napetosti se prikaže, ko je izbrano.
- Prikaz merilne napetosti – Merilna napetost se med preizkusom prikazuje.
- Analogni lok – Zaslon vključuje tudi analogni lok, ki prikazuje odziv gibljive tuljave.
- Časovno omejeno preverjanje – Samodejno preverjanje glede na časovno omejitev.
- Silikonski kabli – Visokokakovostni, fleksibilni in enostavni za uporabo silikonski testni kabli preprečujejo merilne napake v območjih GΩ nad 5 GΩ.
- Zapora preskusa – Preizkus je preprečen, če so med preizkusom izolacije zaznane napetosti nad 25, 30, 50, 75 ali 100 V (nastavljeno s strani uporabnika). Privzeta vrednost je 50 V.
- Brenčalo za izolacijo – Brenčalo je mogoče nastaviti tako, da se aktivira, ko izolacijska upornost preseže uporabniško določeno mejo. Konfigurirati ga je mogoče v nastavitvenem meniju.
- Zaklepanje testa – Preizkus izolacije je trajno zaklenjen

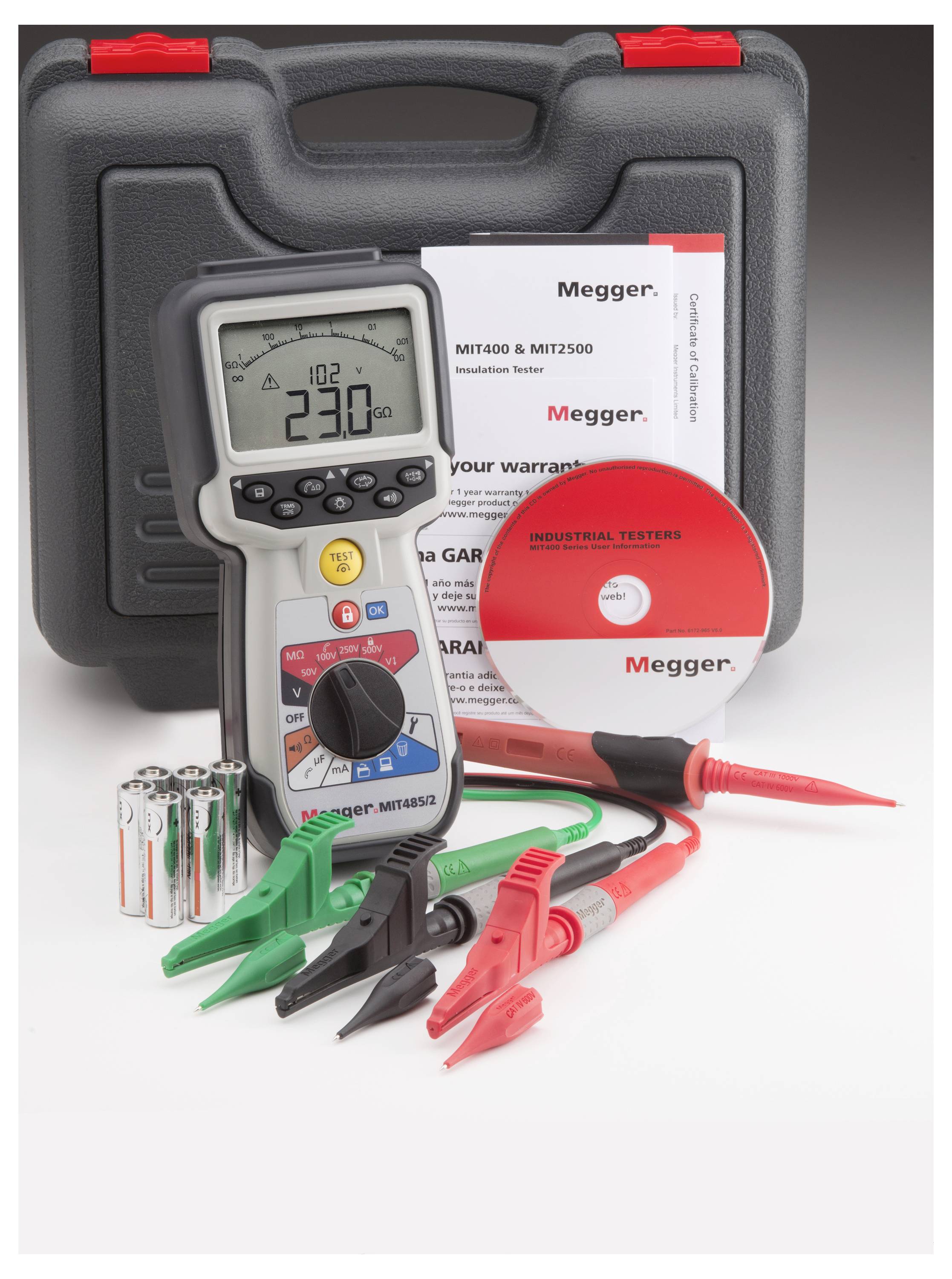

Obseg dostave
- Rdeče/črne silikonske merilne kable z zatiči in sponkami
- Preklopna sonda SP5 (ne MIT400/2)
- CD z informacijami za lastnika
- Baterije 6 x AA alkalne
- Kovček s trdim ohišjem
Namigi
Napajanje: 6 x alkalne NiMH baterije 1,5 V tipa IEC LR6 (AA, MN1500, HP7, AM3 R6HP), možno je uporabljati tudi polnilne baterije.
Naročilo možno ločeno: Omrežni polnilnik (samo MIT485/2) Št. izdelka 1007-464
Polnilnik baterij DC, št. izdelka 1004-183
