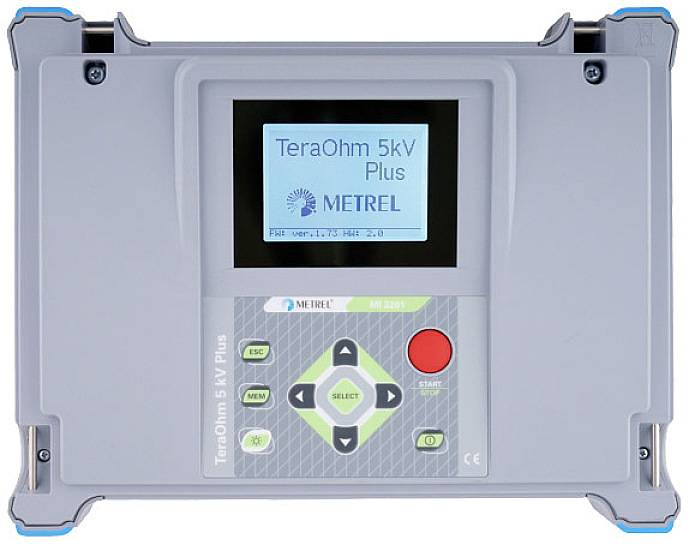

Metrel MI 3201 merilnik izolacij 10 Ω
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (3049,00 € / Kos)
3049,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
merilnik izolacij
- Merilna funkcija
izolacijska upornost
napetost ac
napetost dc
frekvenca
delovni standardi (lastni)
- Merilno območje upornosti
10 TΩ
- Mere
(D x Š x V) 31 x 25 x 13 cm
- Teža
3 kg
- Izolacijska upornost (maks.)
10 Ω
- Merilno območje napetosti (maks.)
5000 V/DC
- Merilno območje napetosti (min.)
250 V/DC
- Širina
25 cm
- Višina
13 cm
- Dolžina
31 cm
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2542954 Metrel MI 3201 merilnik izolacij 10 Ω
Opis
Novi MI 3201 TeraOhm 5 kV Plus Insulation Tester je prenosni merilnik za merjenje izolacijske upornosti z uporabo visokih enosmernih testnih napetosti do 5 kV. TeraOhm 5 kV Plus omogoča merjenje izolacijske upornosti do 10 TΩ, teste napetosti v stopnjah, visokonapetostne teste, izračune PI, DD in DAR ter meritve kapacitivnosti. Velik LCD zaslon omogoča prikaz R(t) diagrama v realnem času. Rezultate je mogoče shraniti in prenesti prek povezave USB ali RS232 in opcijsko na voljo programske opreme HVLink PRO. Ta merilnik kakovosti je standardno opremljen z zaščitenimi testnimi kabli in visokokakovostnimi dodatki za hitre in učinkovite teste izolacije.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Merilne funkcije
- merjenje izolacijske upornosti
- Preizkus izolacijske upornosti z uporabo stopnične napetosti
- visokonapetostni test
- Diagnostični pregled (PI, DD, DAR)
- Snemanje R(t) diagrama
- Merjenje kapacitete
- merjenje napetosti
- merjenje frekvence
- Merilno območje do 10 TΩ.
- Velik razpon za DC preskusne napetosti: od 250 V do 5000 V v korakih po 25 V.
- Visoka napetost: Preizkuša izolacijo s programljivo rampo preskusno napetostjo od 250 V do 5 kV in programabilnim mejnim tokom.
- Napetost koraka: Merjenje izolacijske upornosti s petimi ločenimi proporcionalno nastavljenimi preskusnimi napetostmi in eno programljivo
- Časovnik na nivo.
- Samodejno preverjanje: izračuni PI, DD, DAR s samodejno nastavitvijo območja upora. Vsi podatki se prikažejo med eno samo meritvijo.
- Objemka testnega kabla: Za odpravo potencialnih površinskih tokov uhajanja.
- Odpravljanje težav: Popolnoma programabilne funkcije stopničastega in visokonapetostnega testa pomagajo pri odpravljanju težav z izolacijo.
- Graf R(t): Upornost v realnem času se neprekinjeno riše na časovnem grafu, da prikaže odziv izolacijskega materiala na preskusno napetost.
- Integrirani časovnik: Programabilni časovnik od 1 s do 10 +0 min.
- Samodejno praznjenje DUT po testu.
- Hitro testiranje: napajanje 5 mA za hitro polnjenje kapacitivnega bremena.
- Natančne meritve: izbirni filtri za zmanjšanje hrupa in zaščiteni testni kabli so standardno priloženi, da se zagotovi visoka natančnost meritev.
- Varnost: Prenapetostna zaščita CAT IV / 600 V
- Vgrajen polnilnik baterij in baterije: Merilnik ima vgrajen polnilnik baterij. Priložen je komplet NiMH baterij za ponovno polnjenje.
- Prenosno: Lahka oblika (3 kg) z ročajem za nošenje in naramnico.
Obseg dostave
- Instrument TeraOhm 5 kV Plus
- Torbica za dodatke
- Električni kabel
- Komplet 10 kV zaščitenih testnih kablov, 2 m (črna, rdeča)
- Set aligatorskih sponk za 10 kV (črna, rdeča)
- Testni kabel z aligatorsko sponko, 2 m (zelen)
- 6 x 1,2 V NiMH tip-C polnilne baterije
- Sodoben priročnik za testiranje izolacije na CD-ju
- navodila za uporabo
