modul za prenos Phoenix Contact 2304432 FLKM 16/DV Vsebina: 1 kos

Ean:
Koda proizvajalca:
Št. izdelka:

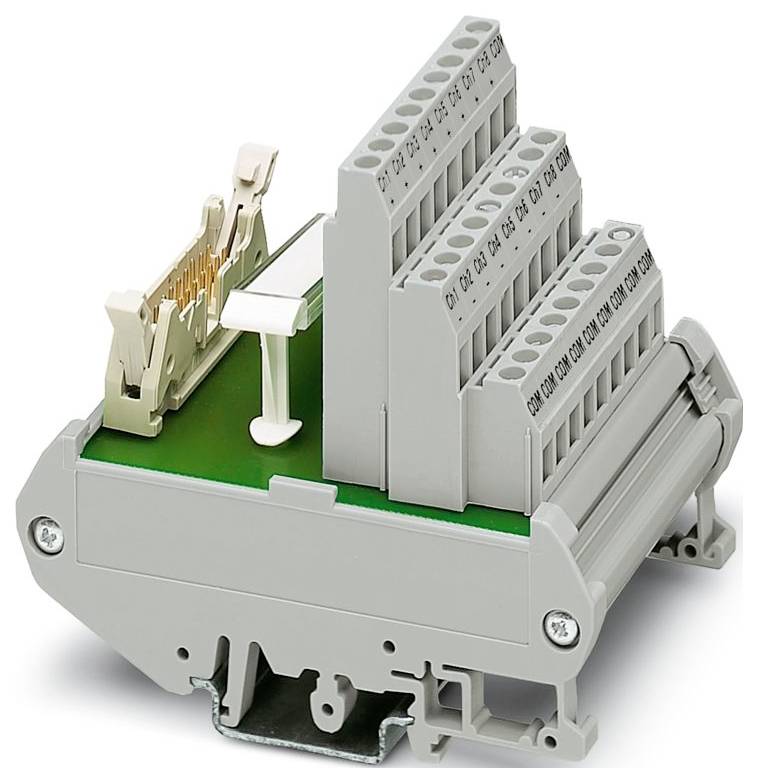

modul za prenos Phoenix Contact 2304432 FLKM 16/DV Vsebina: 1 kos-0
Slika je simbolična
Vrsta izdelka
modul za prenos
Skupno število polov
16
Priključek
letev z moškimi kontakti idc/flk
vijačni
Način pritrditve
montaža nosilne letve
AWG
24 - 12
Podatkovni list izdelka (PDF)
Ni na voljo
Skupaj (83,99 € / Kos)
83,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Družina izdelkov: VARIOFACE
  • Število polov: 16
  • Vrsta povezave: Vijačna povezava
  • Navoj vijaka: M3
  • Navor privijanja: 0,5 Nm ... 0,6 Nm
  • Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (vtičnica brez plastičnega tulca); 0,25 mm² ... 2,5 mm² (vtičnica s plastičnim tulcem)
  • Presek togega vodnika: 0,2 mm² ... 4 mm²
  • Presek vodnika AWG: 24 ... 12
  • širina 44,5 mm
  • Višina 89,6 mm
  • Globina: 65,9 mm
  • Barva: siva (RAL 7042)
  • Okoljski pogoji: Okoljski pogoji
  • Temperatura okolice (delovanje): -20 °C ... do 50 ℃
  • Temperatura okolice (skladiščenje/transport): -20 °C ... 70 °C
  • Nadmorska višina: ≤ 2000 m
  • Standardi/predpisi: EN IEC 60664-1
  • Vrsta montaže: montaža na DIN letev
  • Kategorija prenapetosti: II
  • Stopnja onesnaženosti: 2
  • Dolžina odstranjevanja izolacije: 7 mm
  • Razdalje in lezenje: Razdalje in lezenje
  • Položaj namestitve: poljuben
  • Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
  • Razmik mreže: 5,08 mm
  • Priključitev v skladu s standardom: IEC 60603-13
  • Certifikat: skladen z UKCA
  • Dimenzije artikla: Dimenzije artikla
  • Število kanalov: 8
  • Izolacija: Funkcionalna izolacija
  • UKCA: UKCA
  • Nazivna izolacijska napetost: 63 V
  • Nazivna impulzna napetost: 0,6 kV (1,2 / 50 μs)
  • Stopnja zaščite (mesto namestitve): ≥ IP54
  • Presek fleksibilnega vodnika (2 vodnika enakega prereza): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (vtičnica brez plastičnega tulca); 0,5 mm² ... 0,5 mm² (končna tulka TWIN s plastično tulko)
  • Indikator stanja na voljo: ne
  • Število vrat: 1
  • Izolacijske lastnosti: Zračne in plazilne razdalje: Izolacijske lastnosti: Zračne in plazilne razdalje
  • Vrsta izolacijskega materiala ohišja: PVC
  • Vtični cikli:> 50
  • Podprti krmilnik: EMERSON DeltaV: Podprti krmilnik: EMERSON DeltaV
  • Ujemajoča se V/I kartica: VE4001S2T2B3; VE4001S2T2B3 serija 2; VE4001S2T1B3; VE4002S1T1B3; VE4002S1T2B3; VE4002S1T2B3 serija 2; VE4003S2B4; VE4005S2B3; VE4003S2B5
  • Delovna napetost (AC): ≤ 30 V AC
  • Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
  • Tok (na vejo): ≤ 1 A
  • Priključek 1 (krmilni nivo): Priključek 1 (krmilni nivo)
  • Priključek 2 (raven polja): Priključek 2 (raven polja)
  • Presek togega vodnika (2 vodnika enakega prereza): 0,2 mm² ... 1,5 mm²
  • Zaščitni razred (modul): IP00
Vrsta izdelka

modul za prenos

Skupno število polov

16

Priključek

letev z moškimi kontakti idc/flk

vijačni

Način pritrditve

montaža nosilne letve

24 - 12

Mere

(D x Š x V) 65.9 x 44.5 x 89.6 mm

Vsebina

1 kos

Število pinov

16

Širina

44.5 mm

Višina

89.6 mm

Dolžina

65.9 mm

Fleksibilni prečni prerez (maks.)

2.5 mm²

Maks. prečni prerez trdnosti

4 mm²

Fleksibilen prerez (min.)

0.2 mm²

Togi prerez (min.)

0.2 mm²

Globina

65.9 mm

Merilni tok

1 A

Merilna napetost

30 V

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579018 modul za prenos Phoenix Contact 2304432 FLKM 16/DV Vsebina: 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579018 modul za prenos Phoenix Contact 2304432 FLKM 16/DV Vsebina: 1 kos

Opis

Prenosni modul, priključek 1: 16-pinski konektor IDC/FLK, priključek 2: 16-pinski vijačni priključek, število kanalov: 8

Besedilo je strojno prevedeno.
