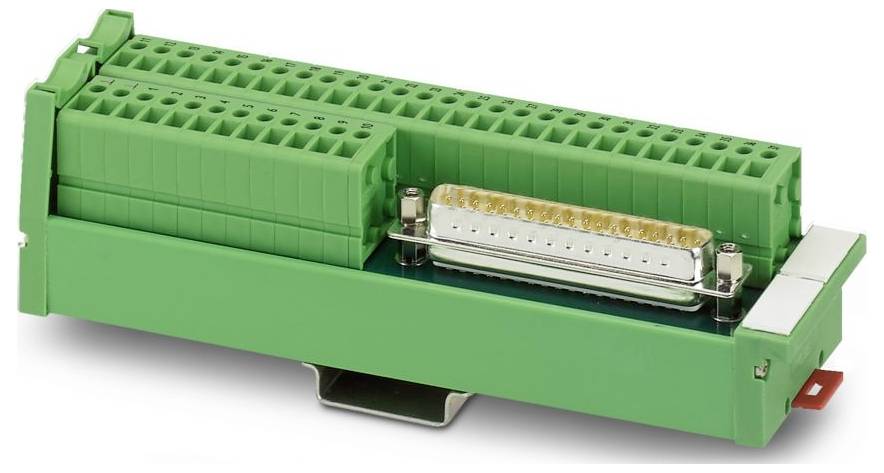

Slika je simbolična
modul za prenos Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
modul za prenos
Skupno število polov
37
Priključek
letev z moškimi kontakti D-Sub
vijačni
Način pritrditve
montaža nosilne letve
AWG
24 - 14
Podatkovni list izdelka (PDF)
Skupaj (159,99 € / Kos)
159,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 38
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,4 Nm ... 0,5 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (vtičnica brez plastičnega tulca); 0,25 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem)
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- Širina: 45 mm
- Višina: 156 mm
- Globina: 46,6 mm
- Barva: zelena (RAL 6021)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -20 °C ... do 50 ℃
- Temperatura okolice (skladiščenje/transport): -20 °C ... 70 °C
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: EN IEC 60664-1
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 9 mm
- Razdalje in lezenje: Razdalje in lezenje
- Položaj namestitve: poljuben
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Razmik mreže: 5 mm
- Priključitev v skladu s standardom: IEC 60807-2
- Certifikat: skladen z UKCA
- Dimenzije artikla: Dimenzije artikla
- Izolacija: Funkcionalna izolacija
- UKCA: UKCA
- Nazivna izolacijska napetost: 125 V
- Nazivna impulzna napetost: 1,2 kV (1,2 / 50 μs)
- Stopnja zaščite (mesto namestitve): ≥ IP54
- Presek fleksibilnega vodnika (2 vodnika enakega prereza): 0,2 mm² ... 0,75 mm²; 0,25 mm² ... 0,34 mm² (vtičnica brez plastičnega tulca)
- Indikator stanja na voljo: ne
- Število vrat: 1
- Izolacijske lastnosti: Zračne in plazilne razdalje: Izolacijske lastnosti: Zračne in plazilne razdalje
- Vrsta izolacijskega materiala ohišja: PVC
- Cikli vklopa:> 500
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Tok (na vejo): ≤ 2,5 A
- Tok (skupni tok): ≤ 55,5 A
- Priključek 1 (krmilni nivo): Priključek 1 (krmilni nivo)
- Priključek 2 (raven polja): Priključek 2 (raven polja)
- Presek togega vodnika (2 vodnika enakega prereza): 0,2 mm² ... 0,75 mm²
- Stopnja zaščite (modul): IP20
- Vrsta izdelka
modul za prenos
- Skupno število polov
37
- Priključek
letev z moškimi kontakti D-Sub
vijačni
- Način pritrditve
montaža nosilne letve
24 - 14
- Mere
(D x Š x V) 46.6 x 45 x 156 mm
- Vsebina
1 kos
- Število pinov
37
- Širina
45 mm
- Višina
156 mm
- Dolžina
46.6 mm
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.2 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
46.6 mm
- Merilni tok
2,5 A
- Merilna napetost
30 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580367 modul za prenos Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580367 modul za prenos Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Vsebina: 1 kos
Opis
VARIOFACE SLIM-LINE, z vijačnimi priključki in subminiaturnim D-priključkom, za prečno montažo na NS 35/7,5, 37 polov
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
