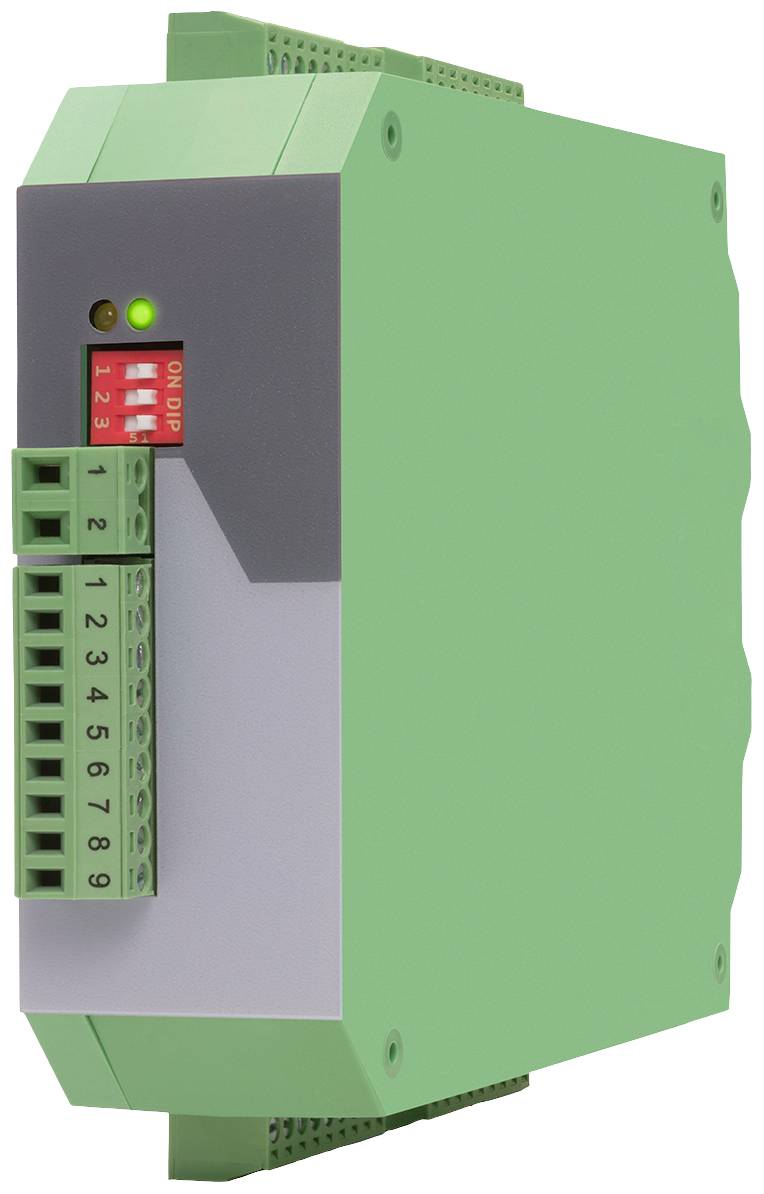

Motrona 7184.5024 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 4 Število digitalnih vhodov: 1
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vhodno-izhodni modul
Vmesnik
vijačna sponka
Vrsta
7184.5024
Obratovalna napetost
10 - 30 V/DC
Višina
118 mm
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (739,00 € / Kos)
739,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Motrona vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 4 Število digitalnih vhodov: 1
- 1 impulzni vhod v formatu A, B, Z [HTL] ali A, /A, B, /B, Z, /Z [RS422]
- Vhodna frekvenca do 250 kHz [HTL] ali 1 MHz [RS422 / TTL]
- 4 push-pull izhodne stopnje
- Formati, ki ustrezajo formatom vhodnih signalov, vendar z individualno dodelitvijo izhodne ravni za vsak izhod
- Električna izolacija med vhodi in izhodi
Tehnične specifikacije
- Napajanje Vhodna napetost: 10 … 30 VDC
- Zaščitno vezje napajanja: zaščita pred obratno polarnostjo
- Napajanje Preostalo valovanje: ≤ 10 % pri 24 VDC
- Napajalna napetost Poraba toka: približno 25 mA, z napajanjem dajalnika brez obremenitve
- Vrsta priključka za napajanje: vijačne sponke, 1,5 mm² / AWG16
- Napajalna izhodna napetost kodirnika 1: 24 VDC (pribl. 0,8 V nižja od napajalne napetosti)
- Izhodni tok napajanja dajalnika: največ 250 mA, (električno priključen na napajanje naprave)
- Napajalna izhodna napetost senzorja 2: 5 VDC
- Izhodni tok napajanja senzorja: največ 500 mA, (električno priključen na napajanje naprave)
- Zaščitno vezje napajalnika kodirnika: odpornost proti kratkemu stiku
- Napajanje senzorja Vrsta priključka: vijačne sponke, 1,5 mm², 9-polni
- Napajanje senzorja Druge možnosti: a) Zunanje prek ločenega vira b) Prek istega vira, ki napaja tudi razdelilnik (10…30V)
- Inkrementalni nivo vhodnega signala (preklopljiv):
- RS422 / TTL (diferenčna napetost> 0,5 V); HTL diferencial (diferenčna napetost> 2V)
- HTL (asimetrično): NIZKO 0 ... 6 V, VISOKO 8 ... 40 V
- TTL (neuravnotežen): NIZEK< 0,8 V, VISOKA> 2,0 V
- Inkrementalne vhodne sledi: asimetrične: A, B, Z ali simetrične: A, /A, B, /B, Z, /Z
- Inkrementalna vhodna frekvenca: največ 1 MHz z RS422 / TTL; največ 500 kHz z diferencialom HTL; največ 250 kHz pri SE TTL / SE HTL
- Vrsta inkrementalne vhodne povezave: vijačne sponke, 1,5 mm² / AWG16
- Inkrementalni izhodi Število izhodov: 4
- Inkrementalni izhodi Izhodna logika: push-pull
- Inkrementalni izhodi Raven signala: 5 … 30 V (lahko se napaja prek ustreznega zunanjega priključka COM+)
- Inkrementalni izhodni čas zakasnitve signala: približno 160 ns
- Inkrementalni izhodi Izhodni tok: 30 mA max
- Inkrementalni izhodi Zaščitno vezje: odpornost proti kratkemu stiku
- Inkrementalni izhodi Vrsta povezave: vijačne sponke, 1,5 mm² / AWG16
- Galvanska izolacija GT222 / GT224: Galvanska izolacija med vhodom in izhodom ter vsemi
- Galvanska izolacija GT228: Izhodi med seboj.
- Prikazovalni elementi Število: 2 LED
- Elementi za prikaz funkcij: 1 x zelena za pripravljenost za delovanje; 1 x rumena za zaznavanje napak na vhodih A, B, Z
- Delovanje pri temperaturi okolice: -20 °C … +60 °C (brez kondenzacije)
- Temperatura okolja pri shranjevanju: -30 °C … +75 °C (brez kondenzacije)
- Stopnja napak MTBF v letih (neprekinjeno delovanje pri 60 °C): 102,0 a
- Vrsta izdelka
vhodno-izhodni modul
- Vmesnik
vijačna sponka
- Vrsta
7184.5024
- Obratovalna napetost
10 - 30 V/DC
- Višina
118 mm
- Dolžina
140 mm
- Širina
54 mm
- Število digitalnih vhodov
1
- Število digitalnih izhodov
4
- Mere
(D x Š x V) 140 x 54 x 118 mm
- Proizv. št. delov
7184.5024
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2899370 Motrona 7184.5024 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 4 Število digitalnih vhodov: 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2899370 Motrona 7184.5024 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 4 Število digitalnih vhodov: 1
Opis
Ta 4-smerni impulzni razdelilnik z električno izolacijo je zelo kompakten, prostorsko varčen in izredno vsestranski razdelilnik za signale iz inkrementalnih dajalnikov in merilnih sistemov. Med vhodnimi in izhodnimi tokokrogi ter med izhodnimi tokokrogi je električna izolacija. Ni galvanske izolacije vhoda in napajanja naprave. To je še posebej koristno v primeru porazdelitve impulzov med zelo oddaljenimi deli sistema, pa tudi v primeru neugodnih EMC pogojev, potencialnih premikov in slabih ozemljitvenih pogojev v velikih sistemih.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Robustno plastično ohišje za pritrditev neposredno na DIN letev
Obseg dostave
- Navodila.
