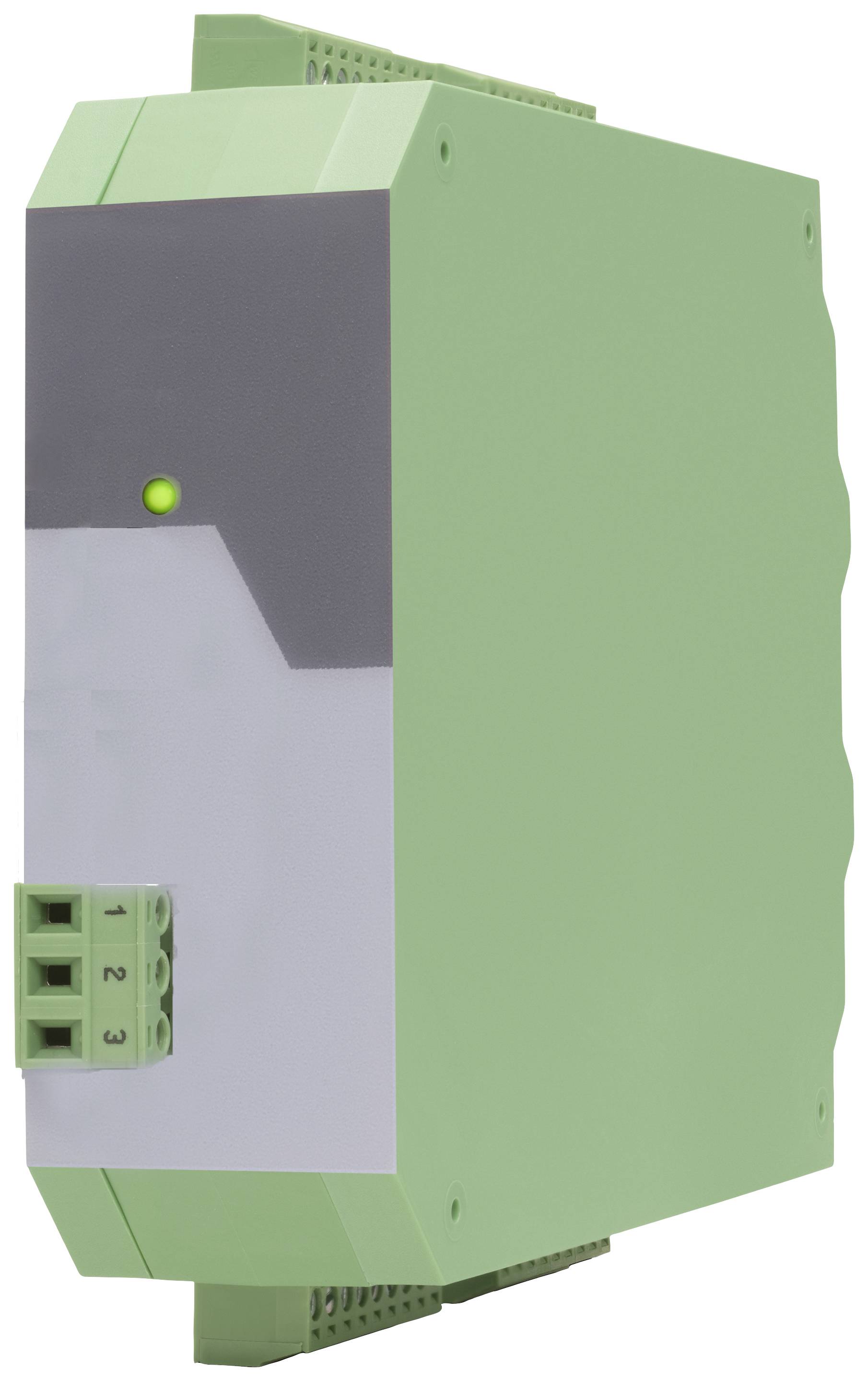

Motrona 7379.5021 vhodno-izhodni modul Število digitalnih vhodov: 1
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vhodno-izhodni modul
Vrsta
7379.5021
Delovna napetost
24 V/DC
Obratovalna napetost
12 - 30 V/DC
Višina
109 mm
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (319,00 € / Kos)
319,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Motrona vhodno-izhodni modul Število digitalnih vhodov: 1
- DMS vnos s povratnim branjem
- Konfiguracija:
- Napetost: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Ločljivost: 16 bitov
- Natančnost: +/- 0,01% / 10K
- Napajalna napetost merilnika napetosti: 3-10 VDC največ 50 mA
Tehnične specifikacije
- Priključki Vrsta priključka: vijačne sponke, 1,5 mm2/AWG 16
- Napajalna vhodna napetost: 24VDC (18 ... 30 VDC - preko 10-Link master port)
- Zaščitno vezje napajanja: zaščita pred obratno polarnostjo
- Poraba toka napajanja: približno 75 mA (brez obremenitve)
- Številka vhoda merilnika napetosti: 1 s povratnim branjem
- Vhodna konfiguracija merilnika napetosti: Napetost
- Vhodna občutljivost merilnika napetosti: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- Vhodna ločljivost merilnika napetosti: 16 bit
- Vhodna natančnost merilnika napetosti: +/- 0,01 % / 10K
- Vhod merilnika napetosti Napajalna napetost merilnika napetosti: 3-10 VDC
- Vhodni izhodni tok merilnika napetosti: največ 50 mA
- Krmilni vhodi (samo z možnostjo "CO") Število: Format: 3
- Krmilni vhodi (samo z možnostjo "CO") Frekvenca: HTL, PNP (nizka 0 ... 3V, visoko 9 ... 30V) 1kHz maks
- Krmilni vhodi (samo pri opciji "CO") Odzivni čas: približno 1 ms
- Krmilni vhodi (samo z opcijo "CO") Čas prenosa (10 povezav): vsakih približno 2 ms - (10 povezav ciklični čas)
- Krmilni vhodi (samo z možnostjo "CO") obremenitev: največ 2 mA pri 24VDC
- Krmilni izhodi (samo pri opciji "CO") Število: 2
- Krmilni izhodi (samo z možnostjo "CO") Format: 5 ... 30V (odvisno od napetosti na Com+), PNP
- Krmilni izhodi (samo z opcijo "CO") Izhodni tok: največ 100 mA na izhod (z zunanjim napajanjem Com+!)
- Krmilni izhodi (samo pri opciji "CO") Odzivni čas: najmanj 1 ms (odvisno od nastavitve "Čas vzorčenja" in "Filter")
- Krmilni izhodi (samo z opcijo "CO") Čas prenosa (10 povezav)): vsakih približno 2 ms - (10 povezav ciklični čas)
- Modul / Specifikacija: Naprava /10 Link V1.1
- Bitna hitrost I0-Link: COM 3 (230,4 kbps)
- Razred povezovalnih vrat I0: tip A
- Čas cikla povezave I0: najmanj 2 ms
- Širina podatkov I0-Link: 16 bajtov (14 bajtov (vhodni podatki) + 1 bajt (stanje "CO") + 1 bajt (diagnostični podatki))
- Število prikazovalnih elementov: 1 LED
- Elementi prikaza funkcij: 1 x zelena za pripravljenost na delovanje ali 10 statusov povezave (z možnostjo "CO")
- Material ohišja: plastika
- Montaža ohišja: na 35 mm DIN letev (v skladu z EN 60715)
- Mere ohišja (Š x V x G) (brez priključkov): 34 x 100 x 131 mm
- Mere ohišja (Š x V x G) (s priključki): 34 x 109 x 140 mm
- Teža ohišja: cca 160 g
- Stopnja zaščite ohišja: IP20
- Delovanje pri temperaturi okolja: -20 °C ... +60 °C brez kondenzacije
- Temperatura okolja pri shranjevanju: -25 °C ... +70°C
- Okoljski pogoji Nadmorska višina: največ 2000 m nadmorske višine
- Okoljski pogoji Vlažnost zraka: največ 80% relativne vlažnosti do 30°C
- Okoljski pogoji Stopnja onesnaženosti: 2
- MTBF v letih (neprekinjeno delovanje pri 60 °C): 92,9 a
- programiranje
- Vrsta izdelka
vhodno-izhodni modul
- Vrsta
7379.5021
- Delovna napetost
24 V/DC
- Obratovalna napetost
12 - 30 V/DC
- Višina
109 mm
- Dolžina
140 mm
- Širina
34 mm
- Število digitalnih vhodov
1
- Mere
(D x Š x V) 140 x 34 x 109 mm
- Proizv. št. delov
7379.5021
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2899374 Motrona 7379.5021 vhodno-izhodni modul Število digitalnih vhodov: 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2899374 Motrona 7379.5021 vhodno-izhodni modul Število digitalnih vhodov: 1
Opis
Ta naprava je idealna za priključitev polnega mostičnega senzorja merilnika napetosti, katerega pretvorjeni merilni rezultat se ciklično prenaša prek podatkov procesa prek IO-Link.
Posamezne parametre naprave lahko nastavite in shranite z različnimi inženirskimi orodji ali med delovanjem preko IO-Link. Zahvaljujoč podprtemu mehanizmu "shranjevanja podatkov" je v vsakem trenutku mogoča nezahtevna in brez težav zamenjava naprav.
Besedilo je strojno prevedeno.
Posamezne parametre naprave lahko nastavite in shranite z različnimi inženirskimi orodji ali med delovanjem preko IO-Link. Zahvaljujoč podprtemu mehanizmu "shranjevanja podatkov" je v vsakem trenutku mogoča nezahtevna in brez težav zamenjava naprav.
Besedilo je strojno prevedeno.
Izvedba
- Robustno plastično ohišje za pritrditev neposredno na DIN letev
Obseg dostave
- Navodila.
