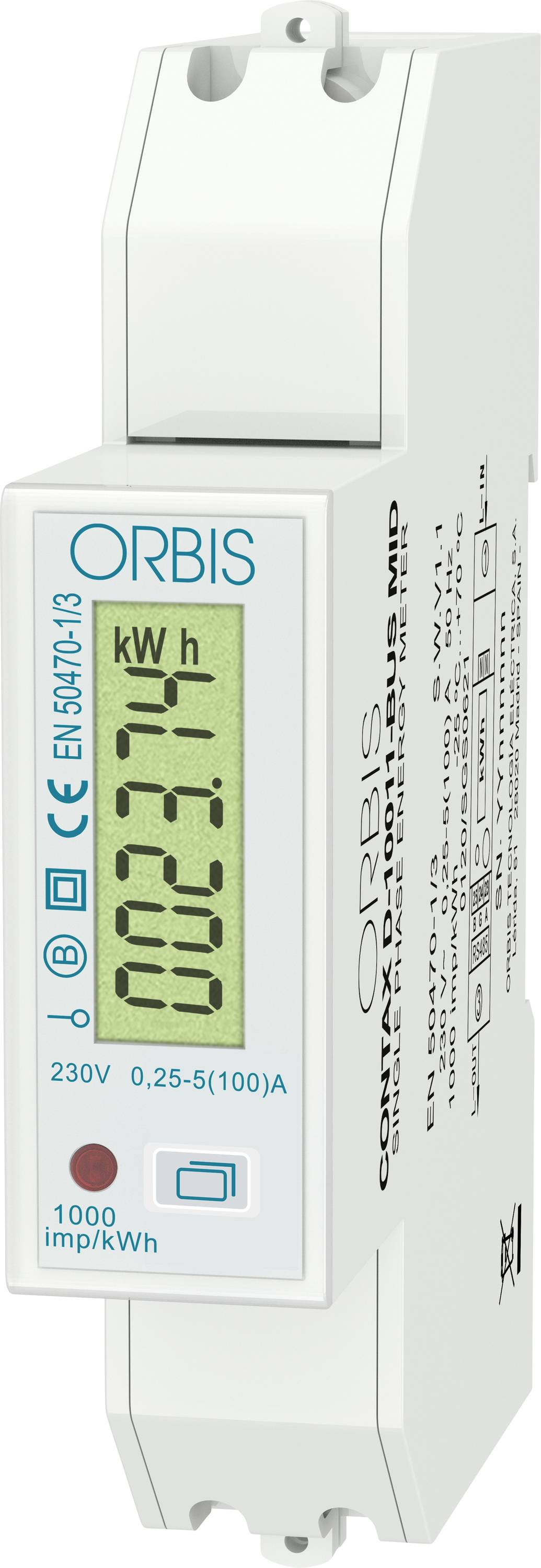

ORBIS Zeitschalttechnik kW-Zähler OB7010000 števec za izmenični tok digitalni 100 A Uradno potrjen: da 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
števec za izmenični tok
Bremenski tok
100 A
Prikaz
digitalni
Kalibracija
umerjeno
Vrsta števca
Merilnik aktivne moči (neposredna meritev)
Podatkovni list izdelka (PDF)
Število
Skupaj (129,99 € / Kos)
129,99 €
z DDV
Vključena 14-dnevna pravica do vračila
Poudarki in podrobnosti
ORBIS Zeitschalttechnik kW-Zähler števec za izmenični tok digitalni 100 A Uradno potrjen: da 1 kos
- Certificirano po MID za pridobivanje podatkov o energiji, pomembnih za obračunavanje
- Vgrajen vmesnik RS485 s protokolom Modbus RTU
- Kompaktna zasnova z le enim modulom (1 TE = 18 mm)
- Natančna neposredna meritev do 100 A AC
- Osvetljen digitalni LCD-zaslon
Tehnične specifikacije
- Zaščitni razred II
- Delovna temperatura: od -25 °C do +55 °C
- Montaža: 35 mm DIN letev (EN 60715)
- Vrsta števca
Merilnik aktivne moči (neposredna meritev)
- Vrsta izdelka
števec za izmenični tok
- Bremenski tok
100 A
- Prikaz
digitalni
- Kalibracija
umerjeno
- Obratovalna napetost
230 V/AC
- Posebnost
Odobritev MID za namene obračunavanja v kombinaciji z RS485 Modbus RTU v širini samo 1 TE.
- Barva
bela
siva
- Mere
(D x Š x V) 62 x 18 x 90 mm
- Teža
120
- Zagonski tok
20 mA
- Zagonski tok
Empfindliche Verbrauchserfassung bereits ab 0,02 A
- Prikaz
6+1-mestnega LCD-zaslona (999999,9 kWh)
- Območje prikaza
0,0 do 999.999,9 kWh
- Delovna napetost
230 V/AC
- Poraba energije
0.4 W
- Lastna poraba
Zelo nizka poraba energije merilne in prikazovalne elektronike
- Širina vgradnje
18 mm
- Dolžina vgradnje
90 mm
- Frekvenca
50 Hz
- Razred natančnosti
Razred B / Razred 1
- Uradno potrjen
da
- Merilna funkcija
aktivna energija
napetost
tok
aktivna moč
frekvenca
- Območje nazivne napetosti
184 do 265 V/AC
- Omrežna napetost (maks.)
265 V/AC
- Omrežna napetost (min.)
184 V/AC
- Širina
18 mm
- Višina
90 mm
- Dolžina
62 mm
- Tok (maks.)
100 A
- Tok (min.)
0.02 A
- Tokovno območje
0.02 do 100 A
- Vrsta
kW-Zähler
- Območje delovne moči
0 bis 23 kW
- Območje delovnega toka
0,02 A bis 100 A
- Faktor moči (maks.)
1
- Faktor moči (min.)
0
- Aktivna moč (maks.)
23 kW
- Aktivna moč (min.)
4.6 W
- Razpon aktivne moči
4.6 do 23 kW
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3828163 ORBIS Zeitschalttechnik kW-Zähler OB7010000 števec za izmenični tok digitalni 100 A Uradno potrjen: da 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3828163 ORBIS Zeitschalttechnik kW-Zähler OB7010000 števec za izmenični tok digitalni 100 A Uradno potrjen: da 1 kos
Opis
Digitalni števec energije za enofazne tokokroge do 100 A. Izhod RS-485 in protokol Modbus (RTU), ki omogočata priključitev naprave na sistem za spremljanje porabe energije. Certificirano po MID v skladu z evropsko direktivo 2004/22/ES o merilnih instrumentih.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 6+1-mestnega LCD-zaslona z osvetlitvijo ozadja
- Vgrajen komunikacijski vmesnik RS485 (Modbus RTU)
- Programabilni impulzni izhod S0 v skladu z IEC 62053-31
- Zatesnjeni pokrovi priključkov za zaščito pred nedovoljenim vdorom
- LED indikator pulzov za delovanje in porabo
Obseg dostave
- 1x Števec električne energije ORBIS CONTAX D-10011 BUS MID AC (OB7010000)
- spočni pokrov
- Navodila za montažo in uporabo
