PCE Instruments LM-FL250-HM2 tester magnetnega polja s funkcijo zapISOvanja podatkov

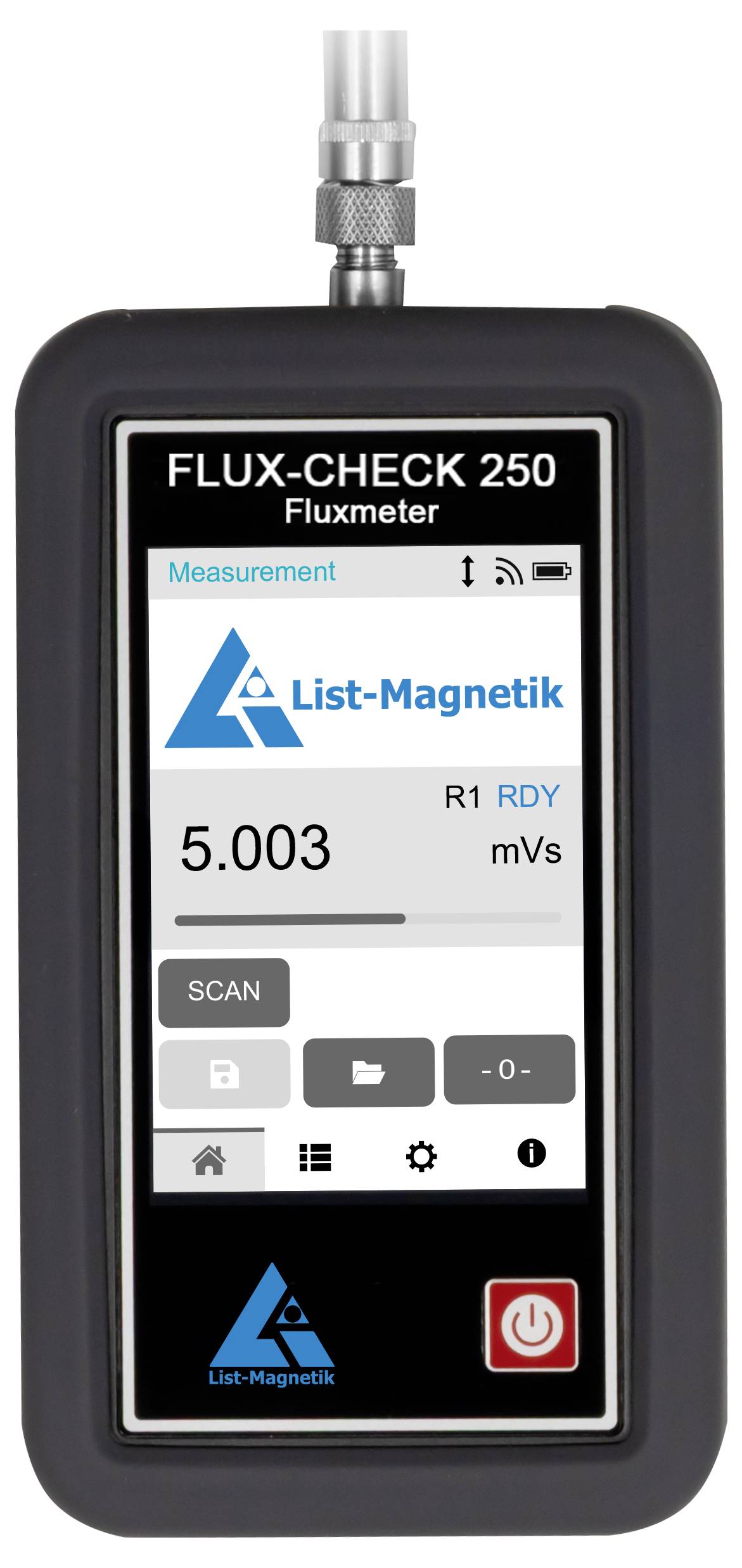

Kompaktni merilnik fluksa List-Magnetik FLUX-CHECK 250 je nova ročna merilna naprava za določanje magnetnega pretoka Phi magnetnega sistema ali posameznih magnetov. Ta inovativna naprava ponuja natančno metodo za testiranje feromagnetnih materialov in je idealna za analizo in testiranje materialov v različnih aplikacijah.

Za testiranje permanentnega magneta ali magnetnega sistema sta ključnega pomena kakovost magneta in moč magnetizacije. Merjenje jakosti magnetnega polja z merilnikom magnetnega polja je možno le na eni točki in ne upošteva prostornine magneta. To nalogo opravlja fluksmeter s Helmholtzovo tuljavo, ki omogoča natančno in volumetrično merjenje celotnega magnetnega polja.

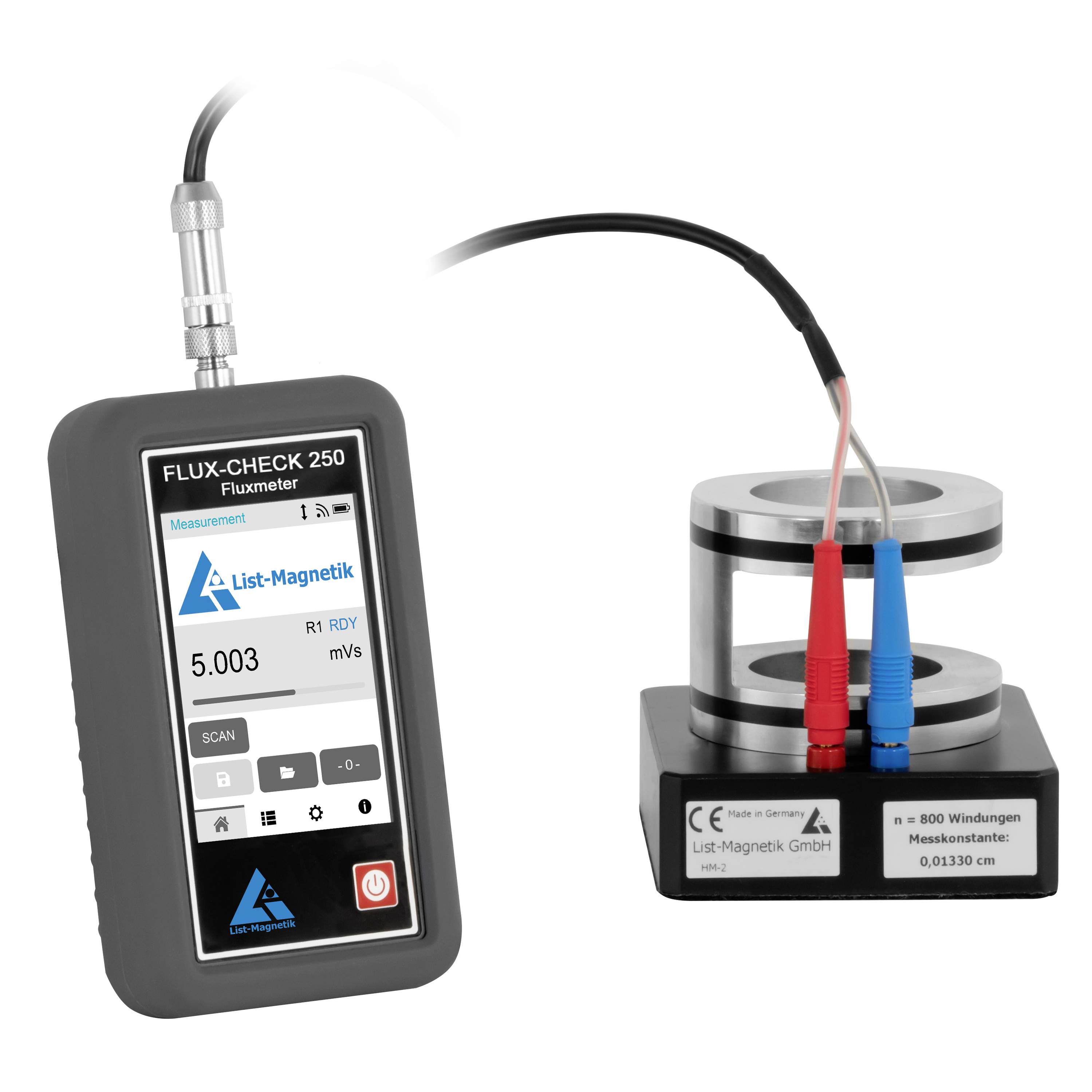

V kombinaciji z List-Magnetik Helmholtzovo momentno tuljavo HM-1 je mogoče magnetni pretok trajnih magnetov določiti zelo natančno, saj se celotna prostornina magneta meri neodvisno od položaja. Učinek magneta na tuljavo se določi v obliki električne napetosti in pretvori v vrednost magnetnega fluksa. Poleg Helmholtzove momentne tuljave HM-1 je mogoče na napravo priključiti vse vrste tuljav ali tuljavnih sond, kar omogoča visoko fleksibilnost pri testiranju in analizi feromagnetnih materialov.

Z zapisom impulzne krivulje iz meritve pretoka dobimo površino, ki kot integral določa vrednost pretoka. To območje se obdela kot grafični prikaz na LCD-zaslonu na dotik z ločljivostjo 320x480 slikovnih pik in iz njega se izračuna pravilna vrednost pretoka. Tehnično gledano je fluksmeter FLUX-CHECK 250 elektronski analogni integrator napetosti.

Z FLUX-CHECK 250 se ne pojavi drift, ki ga mnogi fluksmetri pokažejo po vklopu in ki vodi do daljšega čakalnega časa do prve meritve ali pa ga je treba med serijo meritev večkrat kompenzirati. Namesto tega se določi sprožilna vrednost, od katere se začne meritev, pri čemer se kot vrednost samodejno uporabi prejšnja vrednost odklona. Naprava je pripravljena za merjenje takoj po vklopu, kar omogoča hitro in zanesljivo testiranje in analizo materialov brez izgube časa zaradi stalne kompenzacije odklona.

Poleg magnetnega pretoka Phi lahko fluksmeter beleži tudi dodatne informacije o tuljavi in merjenem magnetu. Te podatke je mogoče uporabiti za izračun dodatnih trditev, ki podpirajo analizo materialov in natančno testiranje materialov trajnih magnetov in drugih magnetnih sistemov.
Število zavojev v tuljavi (n) - iz tega se izračuna "dejanski tok"
Konstanta tuljave Helmholtzove tuljave, iz katere se izračuna "magnetni moment".
Prostornina magneta; iz tega se izračuna gostota magnetnega pretoka B.

Naprava vas podpira s prilagodljivim merilnim pomnilnikom, kombiniranim digitalnim in analognim prikazom ter merjenjem najvišjih vrednosti. Zahvaljujoč brezžičnemu vmesniku Bluetooth je mogoče podatke prenesti na računalnik z operacijskim sistemom Windows, pa tudi v aplikacije za Android in iOS. Napravo je mogoče neprekinjeno priključiti na zunanji vir napajanja prek vmesnika USB.

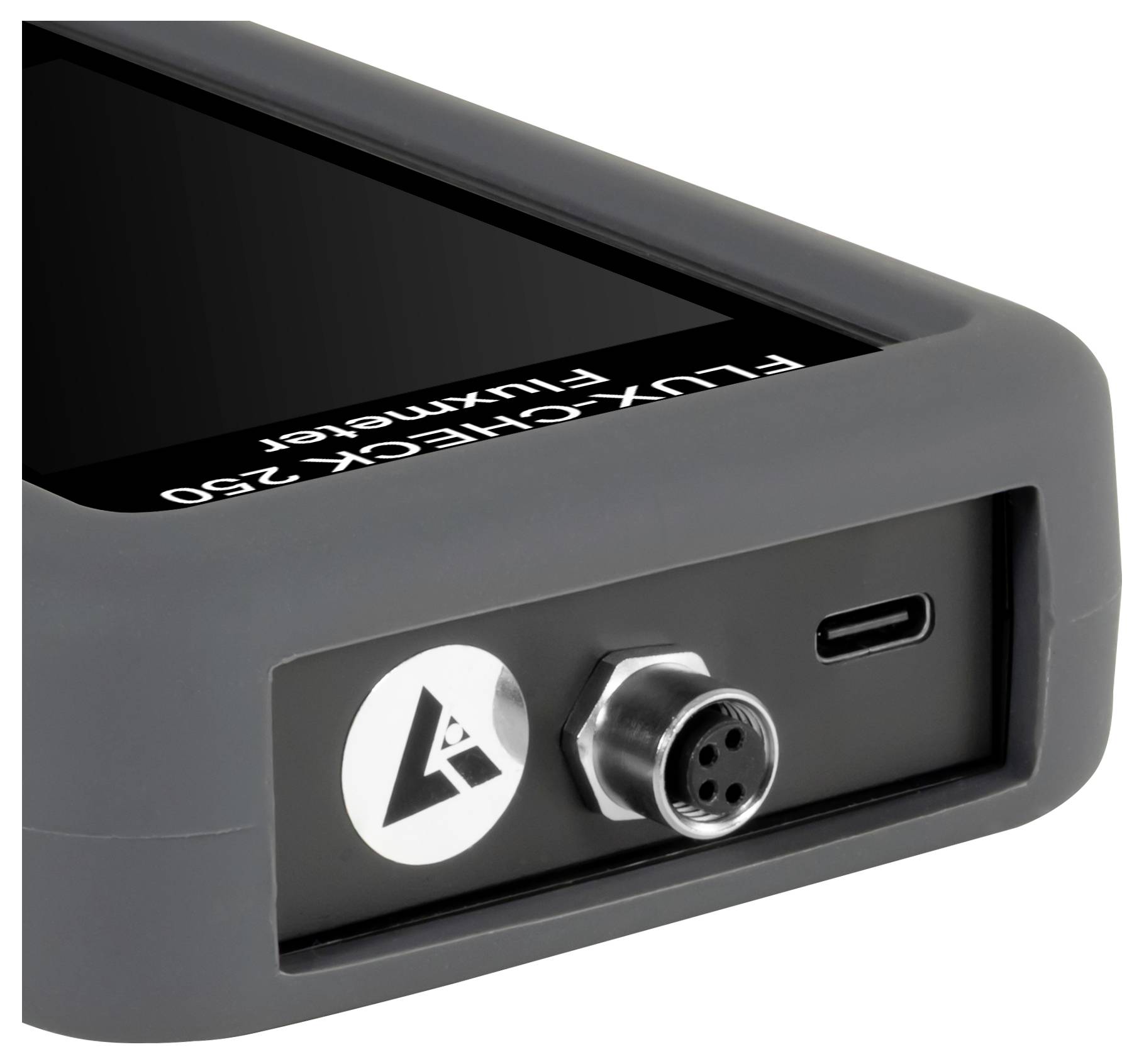

Fluksmeter ima implementiran SCPI vmesnik, ki napravi omogoča izvajanje meritev in daljinsko posredovanje izmerjenih vrednosti med delovanjem v liniji. Povezava je vzpostavljena prek USB-ja, ki hkrati zagotavlja napajanje in zagotavlja neprekinjeno delovanje.
