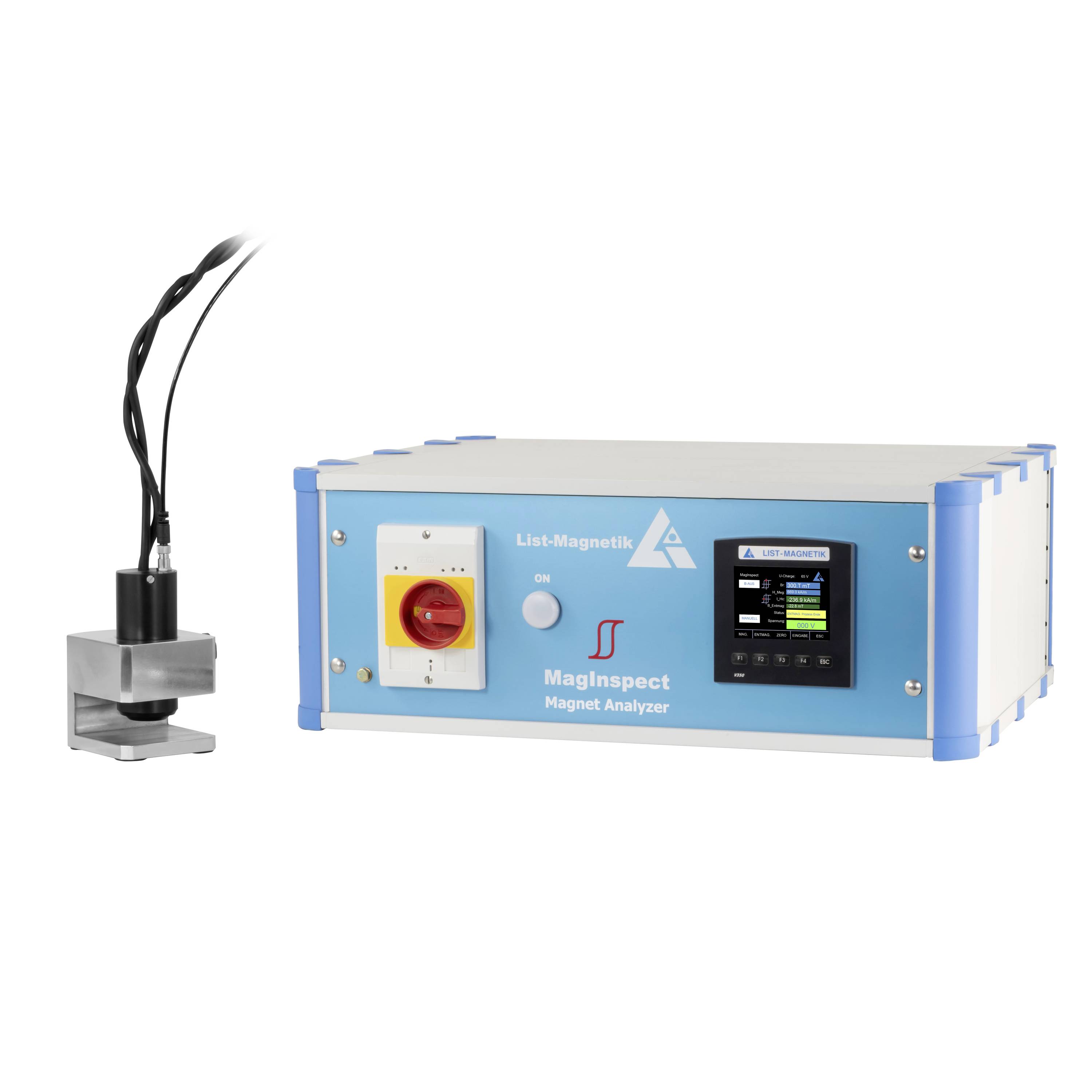

PCE Instruments LM-MAGINSPECT analizator magnetnega polja

Magnetni analizator (Permagraph), stroškovno učinkovita preskusna naprava za merjenje histerezne krivulje trdih magnetnih materialov, ponuja visoko natančnost meritev in je po natančnosti skoraj primerljiva s Permagraphom.
MagInspect je še posebej primeren za pregled trajnih magnetnih materialov, kot so magnetni materiali iz AlNiCo, ferita, SmCo ali neodima. Ponuja natančno merjenje histerezne krivulje in podpira testiranje in analizo materialov teh specializiranih magnetnih materialov.

Magnetni analizator (permagraf) lahko nadomesti permagraf, ki določa magnetne lastnosti materialov. Poleg tega je MagInspect cenovno ugodna in enostavna preskusna naprava, ki lahko s pulzno metodo beleži krivuljo magnetizacije in demagnetizacije. Krmilna enota in zunanja impulzna merilna sonda sta opremljeni z inovativno merilno elektroniko, ki omogoča natančno in zanesljivo merjenje krivulje magnetizacije in razmagnetenja. Posebna prednost MagInspecta je, da je geometrija merjenega predmeta večinoma prosta, medtem ko so za merjenje s Permagrafom potrebne posebne geometrije magnetov.

Tipične uporabe MagInspect vključujejo:
- Testiranje materialov in nadzor kakovosti
- Določanje magnetnih lastnosti materialov
- Raziskave in razvoj
- Raziskovanje novih materialov/zlitin glede magnetnih lastnosti
- Nadzor proizvodnje
- Spremljanje magnetizacije komponent med proizvodnjo
- Dokumentacija
- Zapis histerezne krivulje pri izdelavi magnetov

Merilni parametri pri MagInspectu:
- Koercitivna poljska jakost (I_Hc): potrebna magnetna poljska jakost za zmanjšanje magnetizacije materiala na
- Remanenca (Br): Preostala magnetizacija, ki ostane v materialu po odstranitvi zunanjega magnetnega polja.
- Nasičena magnetizacija (Ms): Največja dosegljiva magnetizacija materiala
- Histerezna zanka: Krivulja, ki predstavlja razmerje med jakostjo magnetnega polja in magnetizacijo


Merilna sonda za impulze je opremljena z vgrajeno Hallovo sondo, ki ima na novo razvito merilno elektroniko. Ta naprava lahko zelo natančno beleži meritve Hallove sonde pri frekvenci do 10 kHz z uporabo 16-bitnega A/D pretvornika. Hkrati je nameščena magnetizacijska in razmagnetizacijska točkovna tuljava, ki generira magnetizacijske in razmagnetizacijske impulze. Krmilna enota generira posamezne impulze, medtem ko merilna elektronika sonde natančno beleži jakost magnetnega polja (vrednost H) in vrednost magnetnega fluksa (vrednost B) magnetnega materiala.
Celoten postopek merjenja je samodejen, saj generira 10–13 impulzov za postopek magnetiziranja in razmagnetenja. Magnetni material je mogoče izbrati v krmilni enoti za uporabo pravilnih parametrov.
Na podlagi posameznih vrednosti H in B krmilna enota v posameznih korakih ustvari histerezno krivuljo, ki se prikaže na barvnem zaslonu. Koercitivna sila IHcI_HcIHc in remanenca BrB_rBr sta neposredna rezultata histerezne krivulje in zagotavljata pomembne informacije za magnetno analizo in testiranje materialov.
Ko je celoten postopek končan, lahko vrednosti prenesete v Microsoft Excel. Microsoft Excel ponuja funkcijo uvoza DataStreamer, ki omogoča uvoz podatkov neposredno iz krmilne enote. Matematična funkcija spline, implementirana v Excelovem makru, izračuna in prikaže natančno histerezno krivuljo.

Hitra metoda za določanje vrednosti I_Hc in Br brez histerezne krivulje v ročnem načinu

Magnetni analizator (Permagraph) ponuja tudi možnost hitre metode za primerjavo vrednosti Hc materiala za nadzor kakovosti v serijski proizvodnji. Ta metoda omogoča učinkovito in natančno testiranje materialov v proizvodnji za hitro oceno magnetnih lastnosti materialov in zagotavljanje kakovosti.
Hitra metoda omogoča ročno sprožitev magnetizacijskega in demagnetizacijskega impulza, prilagojenega magnetnemu materialu. Posledično se vrednost I_Hc (koercitivna sila) in vrednost Br (remanenca) prikažeta neposredno na krmilni enoti.

Prednosti MagInspecta pred Permagraphom
Pulzna metoda z majhno sondo doseže zelo visoke poljske jakosti, ki so potrebne za nasičenje materiala. Ta visoka natančnost omogoča natančno testiranje materialov in analizo magnetnih lastnosti, zlasti pri majhnih ali kompleksnih oblikah magnetnih materialov.
Ni potreben zunanji, dovršen magnetizacijski jarem s posebnimi polnimi vložki za različne geometrije magnetov. To poenostavi testiranje in analizo materialov, saj sonda neposredno generira potrebne impulze magnetizacije in demagnetizacije brez uporabe dodatne opreme.
Pulzna metoda ne potrebuje nobenih kompenzacijskih tuljav za določitev B-vrednosti magnetnega materiala, saj vsak impulz popolnoma zamre in med meritvijo B ni prisotno vzbujevalno polje.
Majhna impulzna merilna sonda je v veliki meri neodvisna od geometrije magneta, tako da je mogoče na primer brez težav meriti tudi zunanje magnete na rotorjih.
Magnetni analizator je tudi bistveno stroškovno učinkovitejši od permagrafa in ponuja učinkovito rešitev za magnetno testiranje in analizo materialov.
