PCE Instruments LM-MP-RC400 analizator magnetnega polja
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (5065,00 € / Kos)
5065,00 €
z DDV
Vključena 14-dnevna pravica do vračila
Poudarki in podrobnosti
PCE Instruments LM-MP-RC400 analizator magnetnega polja
- Preizkuševalec magnetnega polja za rotorje
- Možne radialne in aksialne meritve
- 360° vrtenje s koračnim motorjem
- Do 1000 merilnih točk na vrtljaj
- Držalo sonde z nastavljivo višino do 12 cm
- USB-vhod za računalnik
- Izvozi kot CSV in PNG
- Priložena programska oprema RotorCheck
Tehnične specifikacije
- Enosmerno magnetno polje
- Merilno območje 0 ... 40000 A/cm
- Ločljivost 0,1 A/cm
- Natančnost ± 1 A/cm do 50 A/cm, ± 2 % odčitka od 50 A/cm
- Enosmerno magnetno polje
- Merilno območje -4000 ... +4000 mT
- Ločljivost 0,01 mT
- Natančnost ±0,13 mT do 6,28 mT, ±2 % odčitka od 6,28 mT
- senzor
- Oznaka LM-MP-PM4-TR
- Dimenzije (višina): največ 12 cm
- Največji premer rotorja 60 mm
- Splošni tehnični podatki
- Kalibracija kalibracijske točke s programsko opremo (izvesti jo je treba, ko rotor ni vstavljen)
- Zaščitni razred (naprava) IP20
- Napajanje 5 V enosmernega toka (USB)
- Delovni pogoji 0 ... 50 °C, 10 ... 90 % relativna vlažnost
- Pogoji shranjevanja 0 ... 50 °C, 10 ... 90 % relativna vlažnost
- Dimenzije (D x Š x V) 120 x 60 x 195 mm
- Teža: 780 g
- Vrsta izdelka
analizator magnetnega polja
- Oskrba z napetostjo
5 V/DC
- Mere
(D x Š) 120 mm x 60 mm
- Teža
780 g
- Širina
60 mm
- Dolžina
120 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3812818 PCE Instruments LM-MP-RC400 analizator magnetnega polja
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3812818 PCE Instruments LM-MP-RC400 analizator magnetnega polja
Opis
Tester magnetnega polja Rotor-Check 400 je praktična preskusna naprava za preverjanje profila jakosti magnetnega polja rotorja. Naprava in merilna sonda sta prek USB-ja neposredno povezana z računalnikom z operacijskim sistemom Windows. Idealna rešitev za natančno merjenje in analizo magnetnega polja.
Z magnetnim testerjem lahko zelo natančno določite številne parametre magnetnega rotorja:
- Kakovost magneta ali magnetizacije
- Napake pri sestavljanju sklada letvic
- Vplivi zaradi nehomogenosti laminiranega jedra
- Položaj lamelnega sklada glede na gred
- Magnetizacija razpršenega polja
- Lokalni in globalni polarni vrhovi
- Gostota pretoka v središču pola
- Širina palice
- Odmik polarnosti
- Primerjava polarnosti

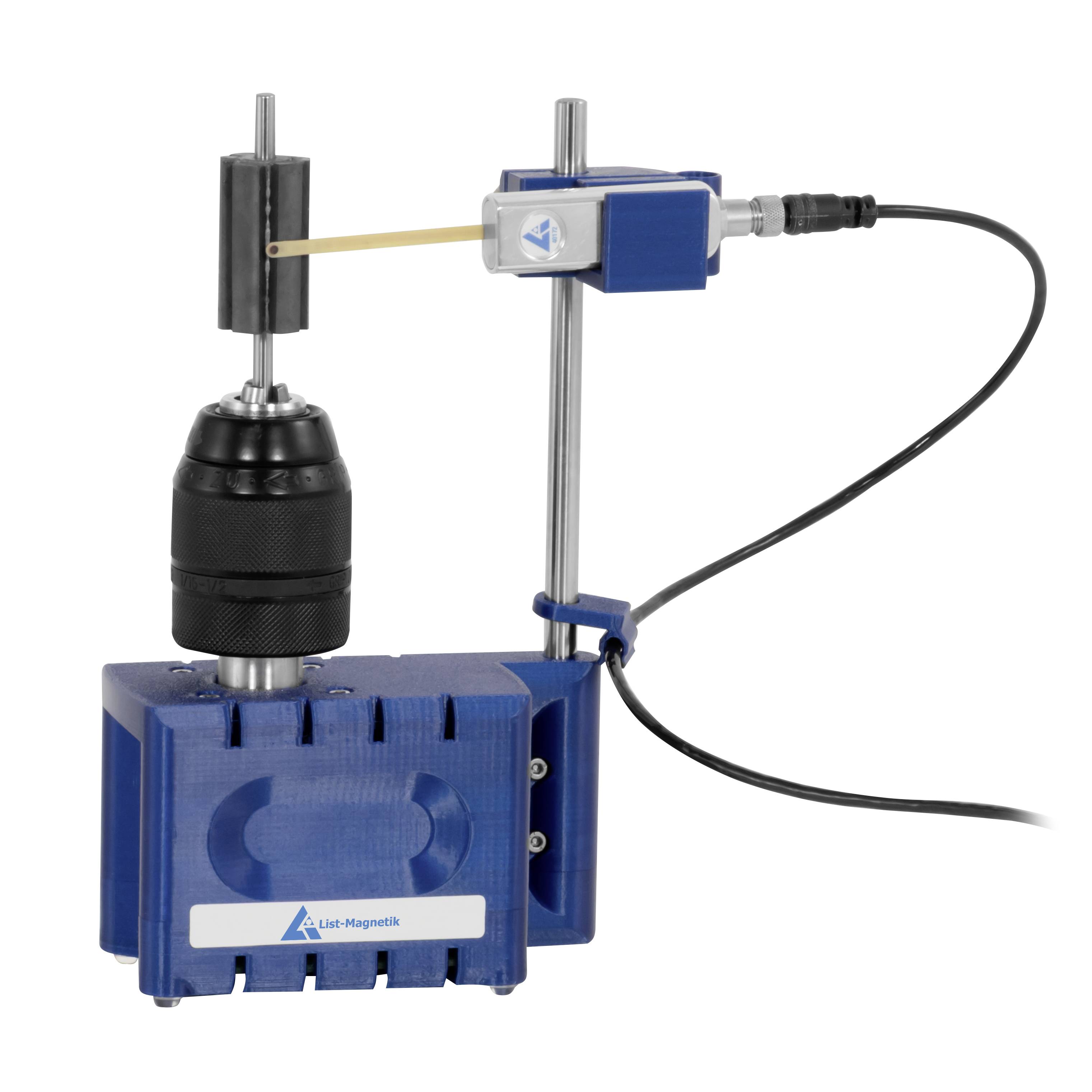

Natančen in visokoločljivostni koračni motor zavrti rotor za 360° v nekaj sekundah. Z brezplačno programsko opremo RotorCheck lahko posnamete natančno krivuljo jakosti magnetnega polja in magnetnega kota ter jo statistično ovrednotite. Merilna sonda je s pomočjo pritrdilne naprave, ki jo je mogoče nastaviti po višini, nameščena na konstantni razdalji od rotorja. To je pomembno za ustvarjanje primerljivih magnetnih meritev med vrtenjem in za zagotovitev natančne jakosti magnetnega polja po celotni poti rotorja.

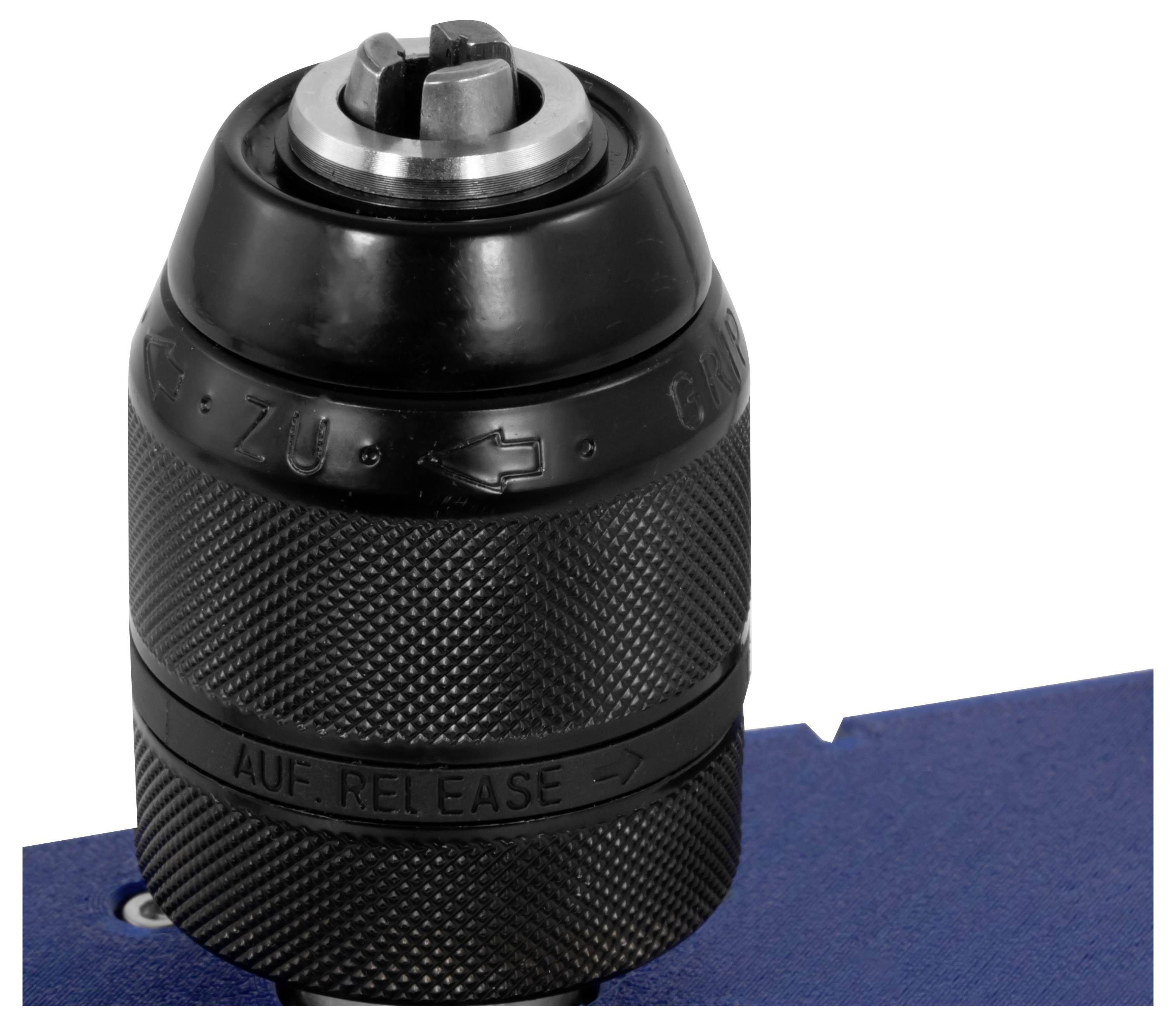

Gred rotorja je lahko debela do 13 mm. Merilno sondo je mogoče namestiti na višino do 12 cm, kar omogoča prilagodljivo rokovanje z različnimi velikostmi rotorjev.
Z beleženjem izmerjenih vrednosti s programsko opremo RotorCheck imate možnost izvoza zabeleženih merilnih podatkov neposredno kot grafiko ali kot datoteko CSV, npr. v Microsoft Excel, da lahko podrobno ovrednotite in dokumentirate meritev magnetnega polja.

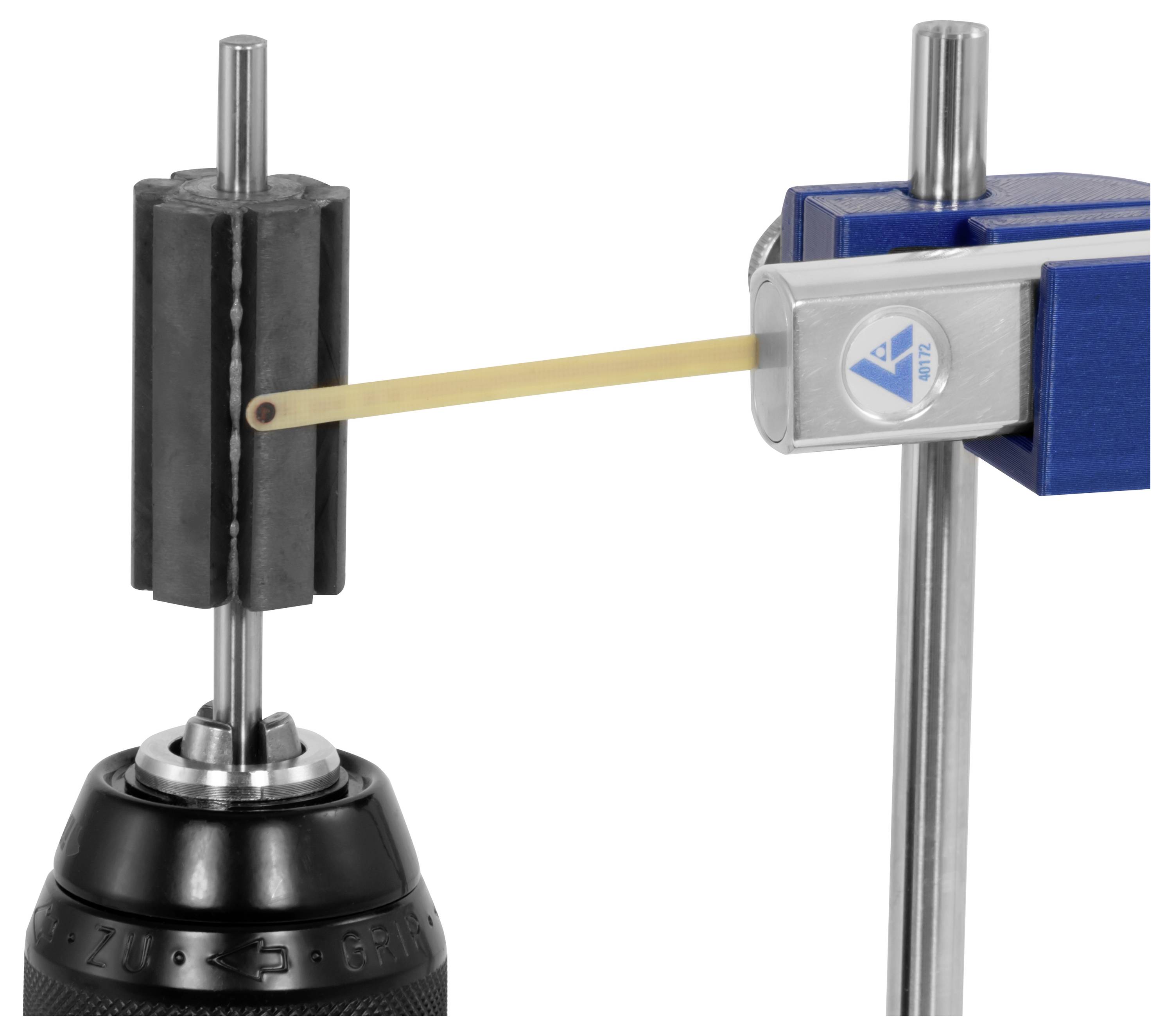

Naprava za testiranje magnetnega polja je dobavljena s prečno jezičasto sondo PM4-TR. Paket vključuje 3 držala za merilno sondo, za aksialno merjenje (npr. magnet senzorja) ali radialno merjenje (npr. rotor magneta). Na zahtevo stranke so na voljo tudi adapterji, ki omogočajo meritve na določenih razdaljah od magnetnega rotorja.

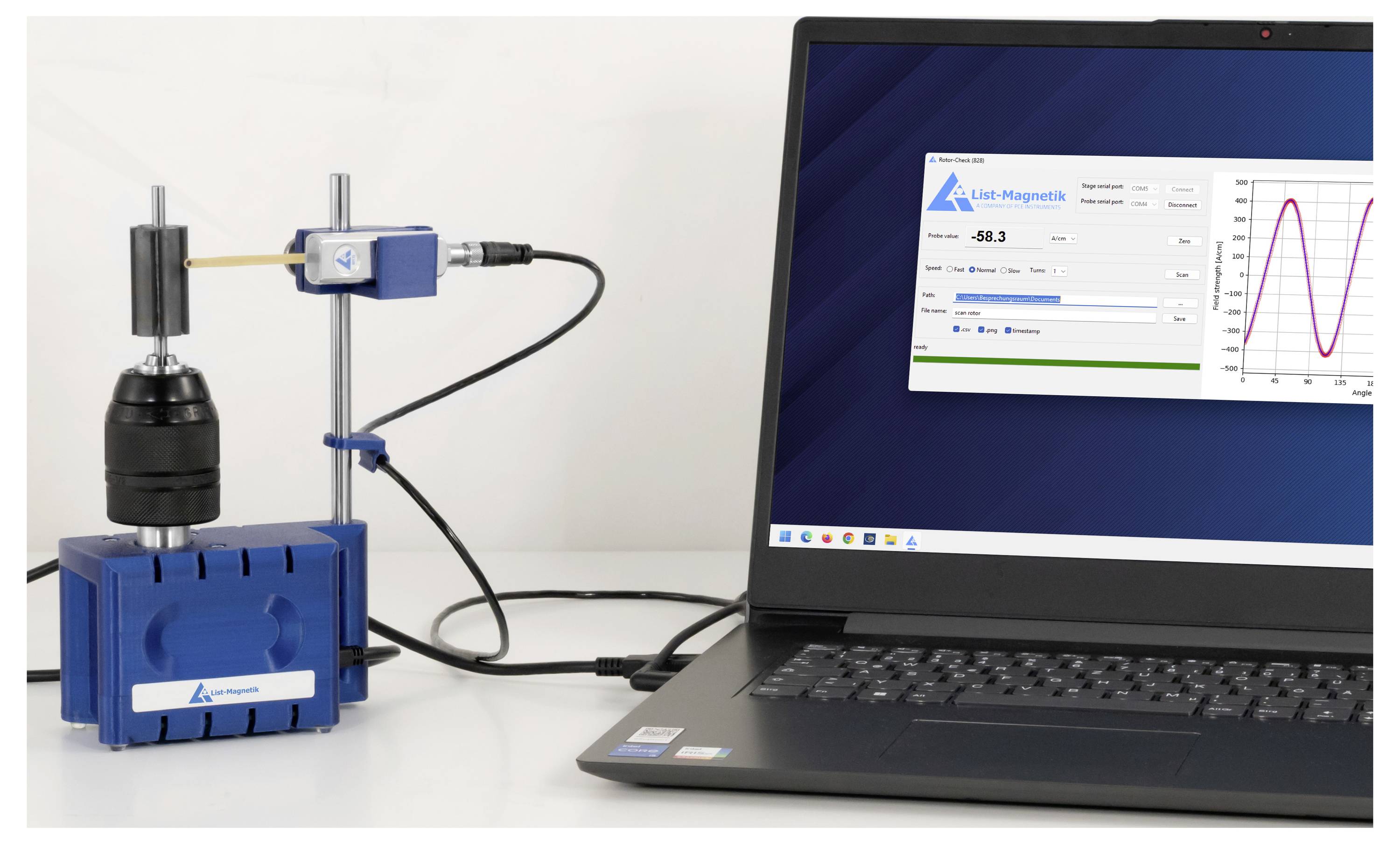

Naprava za testiranje magnetnega polja Rotor-Check 400 in pripadajoča merilna sonda sta priključeni na osebni računalnik ali prenosnik prek dveh vrat USB in ne potrebujeta dodatnega zunanjega napajanja.
Besedilo je strojno prevedeno.
Z magnetnim testerjem lahko zelo natančno določite številne parametre magnetnega rotorja:
- Kakovost magneta ali magnetizacije
- Napake pri sestavljanju sklada letvic
- Vplivi zaradi nehomogenosti laminiranega jedra
- Položaj lamelnega sklada glede na gred
- Magnetizacija razpršenega polja
- Lokalni in globalni polarni vrhovi
- Gostota pretoka v središču pola
- Širina palice
- Odmik polarnosti
- Primerjava polarnosti
Natančen in visokoločljivostni koračni motor zavrti rotor za 360° v nekaj sekundah. Z brezplačno programsko opremo RotorCheck lahko posnamete natančno krivuljo jakosti magnetnega polja in magnetnega kota ter jo statistično ovrednotite. Merilna sonda je s pomočjo pritrdilne naprave, ki jo je mogoče nastaviti po višini, nameščena na konstantni razdalji od rotorja. To je pomembno za ustvarjanje primerljivih magnetnih meritev med vrtenjem in za zagotovitev natančne jakosti magnetnega polja po celotni poti rotorja.
Gred rotorja je lahko debela do 13 mm. Merilno sondo je mogoče namestiti na višino do 12 cm, kar omogoča prilagodljivo rokovanje z različnimi velikostmi rotorjev.
Z beleženjem izmerjenih vrednosti s programsko opremo RotorCheck imate možnost izvoza zabeleženih merilnih podatkov neposredno kot grafiko ali kot datoteko CSV, npr. v Microsoft Excel, da lahko podrobno ovrednotite in dokumentirate meritev magnetnega polja.
Naprava za testiranje magnetnega polja je dobavljena s prečno jezičasto sondo PM4-TR. Paket vključuje 3 držala za merilno sondo, za aksialno merjenje (npr. magnet senzorja) ali radialno merjenje (npr. rotor magneta). Na zahtevo stranke so na voljo tudi adapterji, ki omogočajo meritve na določenih razdaljah od magnetnega rotorja.
Naprava za testiranje magnetnega polja Rotor-Check 400 in pripadajoča merilna sonda sta priključeni na osebni računalnik ali prenosnik prek dveh vrat USB in ne potrebujeta dodatnega zunanjega napajanja.
Besedilo je strojno prevedeno.

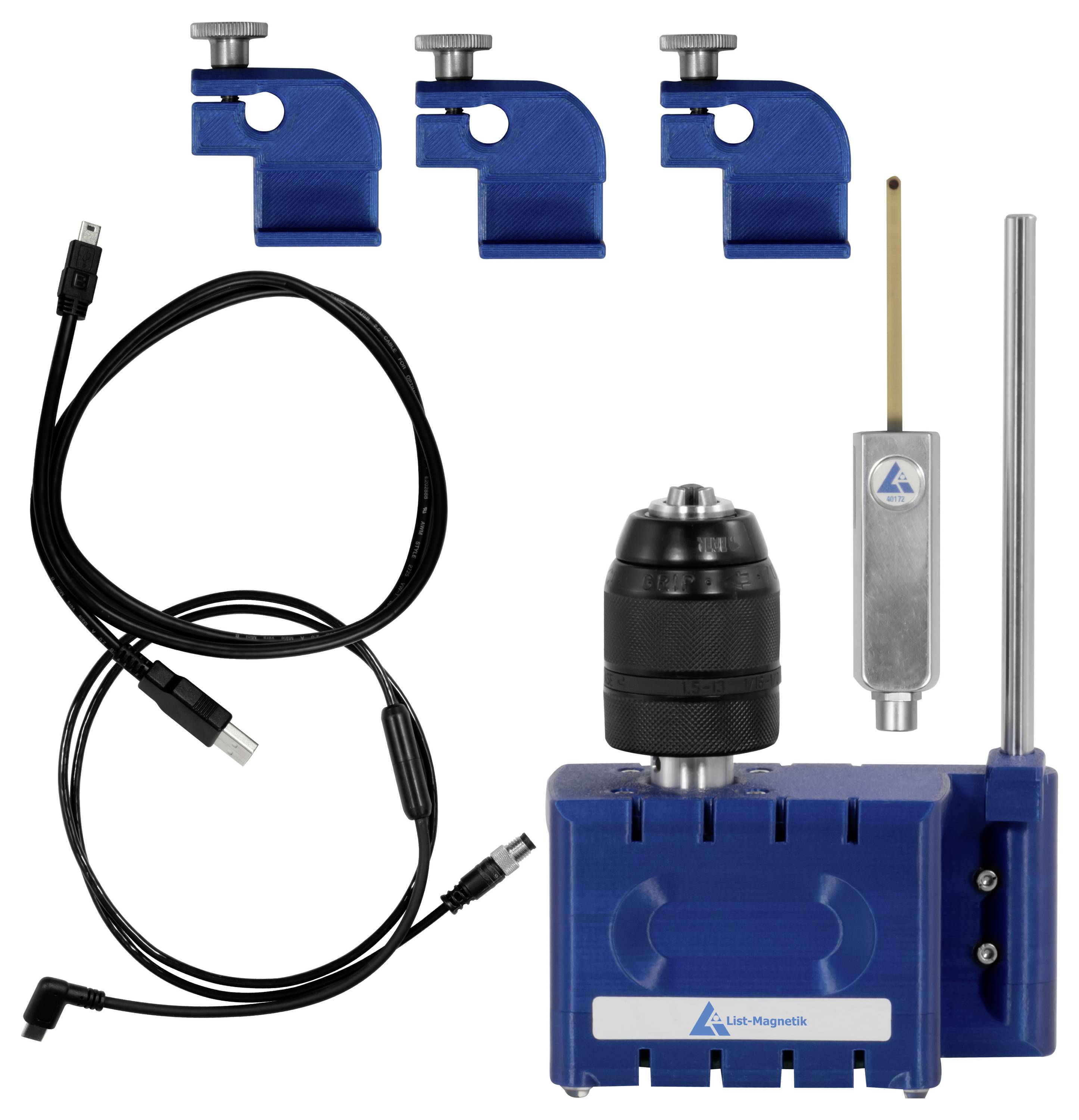

Obseg dostave
- 1 x Tester magnetnega polja LM-MP-RC400
- 1 x Prečna sonda za jezik LM-MP-PM4-TR
- 1 x USB priključni kabel
- 3 x nosilci
- 1 x Priključni kabel za sondo Solo USB-C
- 1 x programska oprema RotorCheck (na voljo v območju za prenose)
