PCE Instruments PCE-BPD-U-46D digitalna vgradna merilna naprava
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (869,00 € / Kos)
869,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Funkcija za pretvorbo analognega signala v uporabno vrednost
- Vhodni signal 4 ... 20mA, ±20mADC, 0... 10VDC, ±10VDC
- največji vhodni signal 100 mA ali 100 V DC
- Vhodna impedanca (merjenje toka) 11 Ω
- Vhodna impedanca (merjenje napetosti) 932 kΩ
- Število števk 4
- Višina številk: 60 mm
- največja razdalja branja 25 m
- Natančnost 0,05 % F.S. mb
- Merilna frekvenca 15 Hz
- Odzivni čas pri spremembi vrednosti od 0 do 99 % signala 120 ms
- Razpon prikaza -1999 ... 9999
- Število izhodov 2
- Poraba energije 3 W (brez dodatne opreme)
- Poraba energije 5 W (z dodatno opremo)
- Napajanje senzorja 20, 15, 10, 5 V DC
- Natančnost napajanja senzorja ±5 %
- največji napajalni tok senzorja 35 mA (z zaščito kratkega stika)
- Napajalnik 11 ... 36 V DC
- Teža: 2200 g
- Več specifikacij
- Prerez kabla za vhodni in izhodni signal< 0,5 mm²
- Prerez kabla za< 2,5 mm²
- napajalna napetost
- Zaslon 7 segmentni zaslon
- Vidni kot 120°
- Čas ogrevanja 15 minut
- Pogoji delovanja 0 ... 50 °C,< 90 % r. F., brez kondenzacije
- Pogoji skladiščenja -20 ... 70 °C,< 90 % r. F., brez kondenzacije

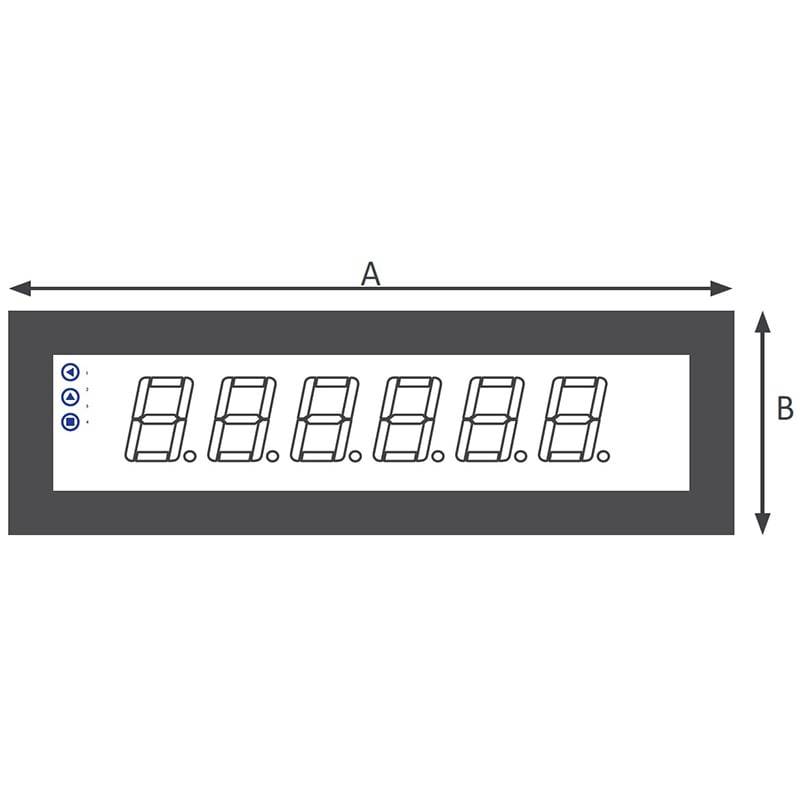

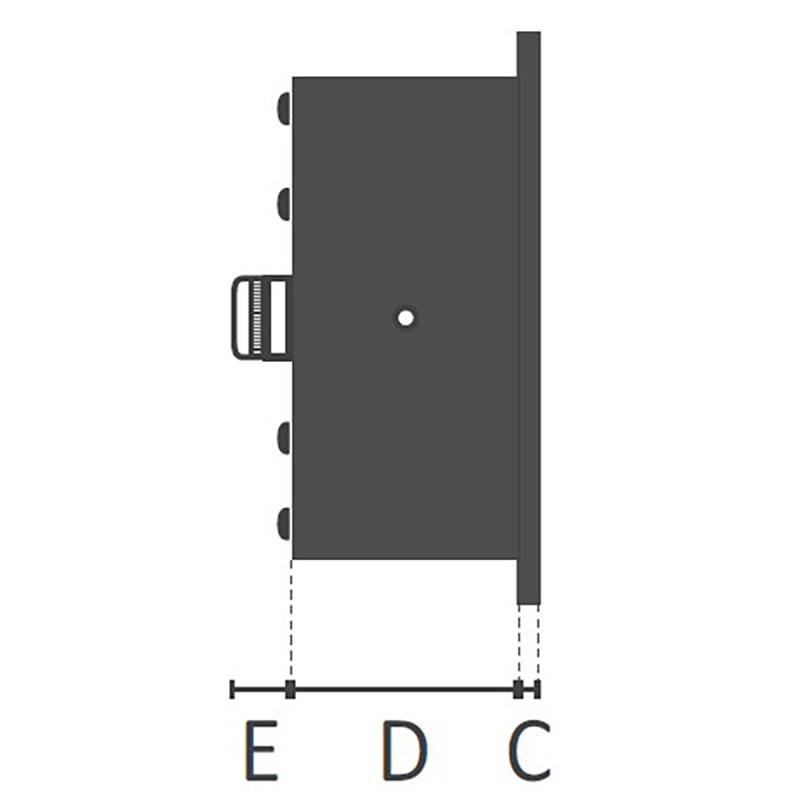

- Mere (skica zgoraj s slikami) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm
- Vrsta izdelka
digitalna vgradna merilna naprava
- Merilna funkcija
tok
- Območje merjenja (min.)
4 mA
- Vrsta
PCE-BPD-U-46D
- Merilno območje (maks.)
100 mA
- Vrsta zaslona
LED
IP65
- Prikaz (štetje)
999999
- Delovna napetost
265 V/AC
- Mere
(D x Š x V) 542 x 55 x 166 mm
- Teža
3500 g
- Maks. obratovalna napetost
265 V/AC
- Min. obratovalna napetost
85 V/AC
- Osvetlitev zaslona
rdeča
- Značilnosti
nastavljive enote
- Širina
55 mm
- Višina
166 mm
- Dolžina
542 mm
- Višina številke
100 mm
delovni standardi (lastni)
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2813564 PCE Instruments PCE-BPD-U-46D digitalna vgradna merilna naprava
Opis
Zaslon je zasnovan tako, da je prikazane odčitke mogoče brati z velike razdalje. Z višino števke 60 mm ali 100 mm je razdalja odčitavanja zaslona 25 m ali 50 m.Rdeče LED diode na zaslonu omogočajo odčitavanje izmerjenih vrednosti tudi v zelo svetlem okolju. Ohišje zaslona je izdelano iz kovine in je zaščiteno pred škropljenjem z IP65. Tako lahko zaslon uporabljate v težkih okoljskih pogojih.
Kot vhodni signal je na voljo veliko različnih variant prikaza. Zaslon med drugim podpira 4 … 20 mA in impulze. Zaslon se konfigurira neposredno preko tipkovnice. Za zaslon so opcijsko na voljo izhodni vmesniki. To omogoča preklapljanje procesnih signalov in impulzov preko zaslona, na primer, ko je dosežena mejna vrednost.
Zaslon je mogoče poravnati navpično za optimalno poravnavo pri namestitvi na steno. Poleg montaže na steno je zaslon mogoče namestiti na krmilno omarico. Izolacija na ohišju zaslona zagotavlja, da voda ne more priti v krmilno omarico.
Besedilo je strojno prevedeno.
Kot vhodni signal je na voljo veliko različnih variant prikaza. Zaslon med drugim podpira 4 … 20 mA in impulze. Zaslon se konfigurira neposredno preko tipkovnice. Za zaslon so opcijsko na voljo izhodni vmesniki. To omogoča preklapljanje procesnih signalov in impulzov preko zaslona, na primer, ko je dosežena mejna vrednost.
Zaslon je mogoče poravnati navpično za optimalno poravnavo pri namestitvi na steno. Poleg montaže na steno je zaslon mogoče namestiti na krmilno omarico. Izolacija na ohišju zaslona zagotavlja, da voda ne more priti v krmilno omarico.
Besedilo je strojno prevedeno.
Izvedba
- Zaslon s kovinskim ohišjem
- Montaža na steno in krmilno omarico
- IP65
- svetlo rdeč LED indikator
- individualno nastavljiv
- Višina številke do 100 mm
- različne izhodne signale
- Zaslon berljiv z velike razdalje
Obseg dostave
- 1x zaslon PCE-BPD-U-46D
- 1 * Navodila za uporabo
