PCE Instruments PCE-BTM 2000L merilnik moči 10 - 900 N delovni standardi (lastni)

Pogonski jermeni so nepogrešljivi v industriji in strojegradnji. Največja življenjska doba pogonskega jermena je odvisna od optimalne napetosti jermena. Če motor odpove zaradi poškodbe jermena, lahko nastanejo znatni stroški. Redno preverjanje napetosti jermena je bistvenega pomena, da preprečite poškodbe motorja in jermena. Napetost jermena pogonskih jermenov je mogoče hitro in zanesljivo izmeriti z digitalno napravo za merjenje napetosti jermena. Naprava za merjenje prednapetosti se uporablja za posebej učinkovito preverjanje jermenskih sistemov z merjenjem frekvence.

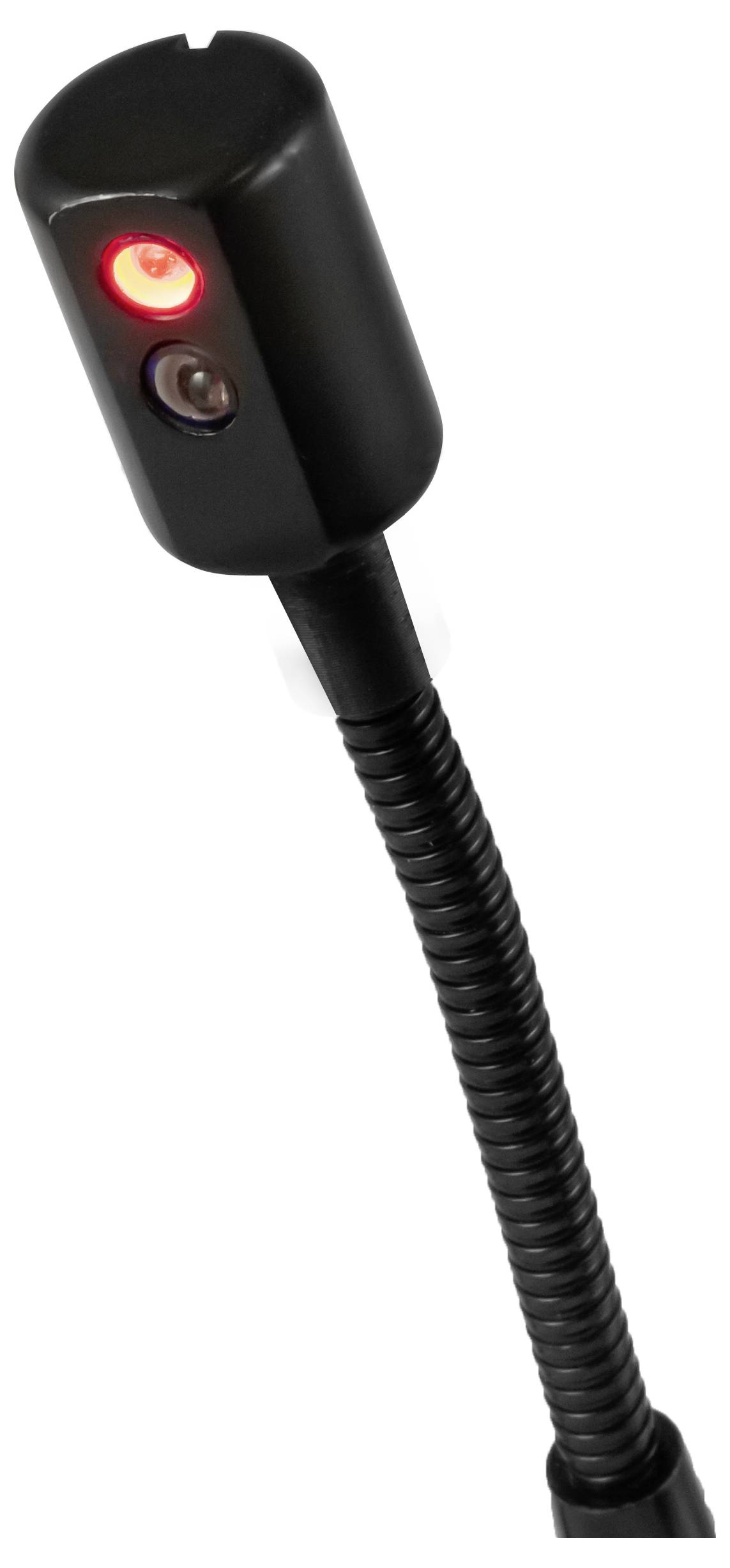

Merilnik napetosti jermena je optično merilno vzdrževalno orodje za določanje napetosti jermena. Ta naprava za merjenje predobremenitve je sestavljena iz prikazovalne naprave in senzorske glave. Senzorska glava merilnika napetosti jermena je pritrjena na gosji vrat. Zahvaljujoč premičnemu gosjem vratu je senzorsko glavo naprave za merjenje napetosti jermena mogoče fleksibilno namestiti in lahko meri napetost jermena pogonskih jermenov tudi na težko dostopnih mestih.
Naprava za merjenje napetosti jermena meri natezno silo in frekvenco jermena v mirovanju. Majhen impulz na jermenu je dovolj, da povzroči vibriranje. Zahvaljujoč svojemu senzorju naprava za merjenje napetosti jermena beleži lastno frekvenco ustvarjenega jermena in jo prikazuje na velikem, osvetljenem zaslonu. Naprava za merjenje prednapetosti lahko neposredno določi natezno silo jermena iz frekvence jermena ter opcijsko vnesene dolžine in mase jermena. Merilnik napetosti jermena omogoča uporabniku, da določi napetost jermena v sistemu krmiljenih jermenic in takoj ukrepa za prilagoditev napetosti na ciljno vrednost. Merjenje napetosti jermena zahteva visoko natančnost, naprava za merjenje prednapetosti pa to izvede hitro in zanesljivo.

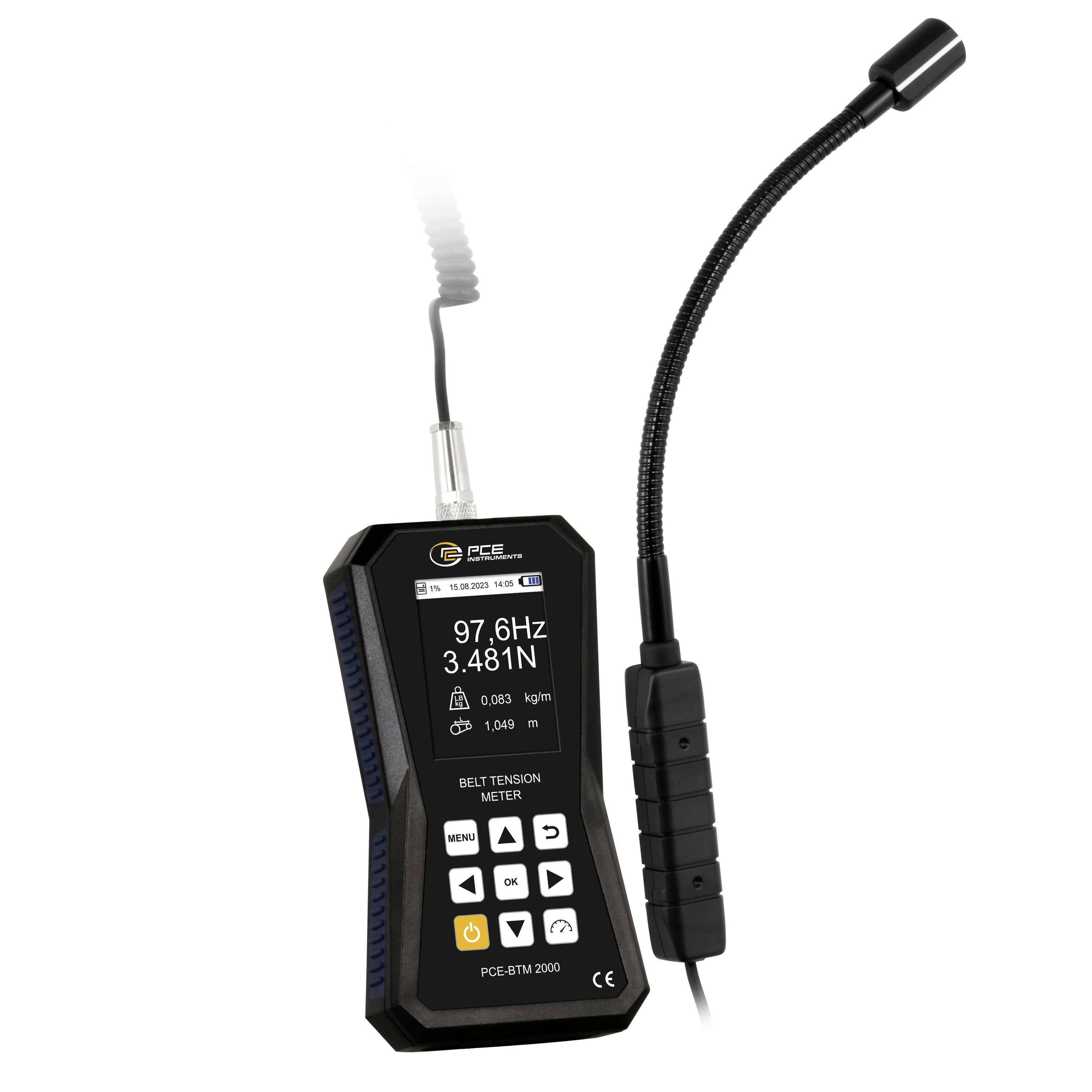

Pri uporabi merilnika napetosti jermena lahko uporabnik izbira med dvema merskima enotama: N (enota SI) in funt-sila (enota ZDA). Grafični prikaz naprave za merjenje napetosti jermena prikazuje izmerjeno vrednost kot frekvenco jermena v Hz. Ko vnesete maso in dolžino jermena, naprava za merjenje prednapetosti prikaže tudi silo pramena v Newtonih. Intuitivni grafični meni je prikazan na visokokontrastnem zaslonu merilnika napetosti jermena v šestih izbirnih jezikih. Za nadaljnje analize in zaradi zagotavljanja kakovosti je naprava za merjenje napetosti jermena opremljena s pomnilnikom. V pomnilnik naprave za merjenje napetosti jermena lahko shranite do 750 nizov podatkov v 15 mapah s po 50 izmerjenimi vrednostmi. Na ta način se podatki po meritvi v realnem času ne izgubijo in se lahko shranijo v napravo za merjenje napetosti jermena za prihodnje meritve.

PODROČJA UPORABE ZA MERILCE NAPETOSTI JERMENOV
Obseg uporabe naprav za merjenje napetosti jermena je velik. Preizkusiti je mogoče na primer velike kombinacije motorja in gredi, transportne sisteme, dvigala, dvigala, avtomobilsko industrijo ali kmetijske stroje.
Merjenje napetosti jermena je vedno potrebno, če naj bodo stroji in sistemi optimalno vzdrževani. Napravo za merjenje napetosti jermena proizvajalca PCE Instruments je mogoče uporabiti za določanje napetosti jermena zobatih in klinastih jermenov. Napetost jermena je pomemben parameter pri namestitvi, nastavitvi, vzdrževanju in popravilu jermenskega pogona. Napetost jermena je zato treba ves čas delovanja redno preverjati s kompaktno napravo za merjenje napetosti jermena in jo po potrebi prilagoditi. Samo z uporabo naprave za merjenje predobremenitve lahko zagotovimo maksimalno življenjsko dobo vseh komponent stroja. Tako previsoka kot prenizka napetost jermena lahko povzroči škodo. Redni pregledi lahko znatno zmanjšajo naknadne stroške, ki nastanejo zaradi nenačrtovanih izpadov, ki jih povzročijo poškodbe ležajev ali okvarjeni jermeni. Uporaba naprave za merjenje napetosti jermena je zato primerna za uporabo na področjih motorne tehnike, industrijske proizvodnje, koračnih motorjev, orodjarstva in strojništva ali na področju vzdrževanja in popravil. Da bi zagotovili dolgo življenjsko dobo in visoko zmogljivost naprav, strojev in sistemov, je pomembno redno merjenje napetosti jermena pogonskih jermenov.

Poleg naprave za merjenje razpona ponuja PCE Instruments senzor za gosji vrat PCE-BTM 2000 SHL. Za doseganje merilnih mest v nameščenih sistemih, ki so težko dostopna, ima senzor dolg gosji vrat in spiralni kabel.

Nadomestni senzor s kratkim gosjim vratom PCE-BTM 2000 SHS je mogoče enostavno priviti na merilno napravo PCE-BTM 2000. Zahvaljujoč fleksibilnemu vratu senzorja lahko dosežete tudi težko dostopna merilna mesta.


KAJ JE SILA PREDNAPETOSTI JERMENA / PREDNAPETOSTI?
Ker na jermenski pogon deluje več sil, so spodaj navedene najpomembnejše sile na jermenskih pogonih, da bi razumeli pomen sile prednapetosti. Jermen povezuje pogonsko jermenico z gnano jermenico. Pogonsko jermenico poganja motor, ki ustvarja navor in ga prenaša na pogonsko jermenico. Jermen prenaša ta navor na gnano jermenico v obliki obodne sile. Pomembne so naslednje sile.

Obodna sila: Obodna sila ustreza uporabni sili, ki naj bi jo prenašal pas. Obodna sila je odvisna od uporabljene moči motorja in s tem od navora, pa tudi od števila vrtljajev motorja in premera jermenice. Da bi ohranili ravnotežje sil, obodna sila povzroči nastanek različnih sil v pramenih jermena. Razlika v silah med bremenskim in ohlapnim pramenom ustreza obodni sili, ki se prenaša na pogonski jermen.

Torna sila: Torna sila na pogonski jermenici zagotavlja, da se navor motorja preko jermena prenese na gnano jermenico. Uporaben navor se ustvari na izhodnem jermenici, ki ustreza zmnožku obodne sile in polovice premera izhodnega jermenice.

Centrifugalna sila. Centrifugalna sila se poveča z večanjem hitrosti in povzroči, da se pas raztegne in s tem izgubi oprijem. V tem primeru centrifugalna sila deluje proti adhezivni sili.

Sila prednapetosti: Prednapetost je različna v obremenitvenem in ohlapnem pramenu v dinamičnih pogojih. V statičnem stanju je prednapetost v obeh pramenih enaka. Prednapetost je treba nastaviti v statičnem stanju z uporabo naprave za merjenje prednapetosti, tako da je v dinamičnih pogojih zadosten oprijem na jermenice jermena, da se zagotovi prenos moči z jermena na jermenico, hkrati pa je treba upoštevati centrifugalne sile, ki delujejo na jermenu v delovnem stanju. Prednapetost pa ne sme biti nastavljena previsoko, sicer lahko pride do poškodb jermena in/ali ležaja pod obremenitvijo. Pravilno prednapetost je treba izbrati posebej za vsak pas in ustrezno uporabo. Proizvajalci jermenov običajno določijo ustrezno prednapetost v obliki sil ali frekvenc. S pomočjo naprave za merjenje prednapetosti je možno natančno določiti potrebno prednapetost po namestitvi in pred začetkom delovanja jermenskega pogona.
